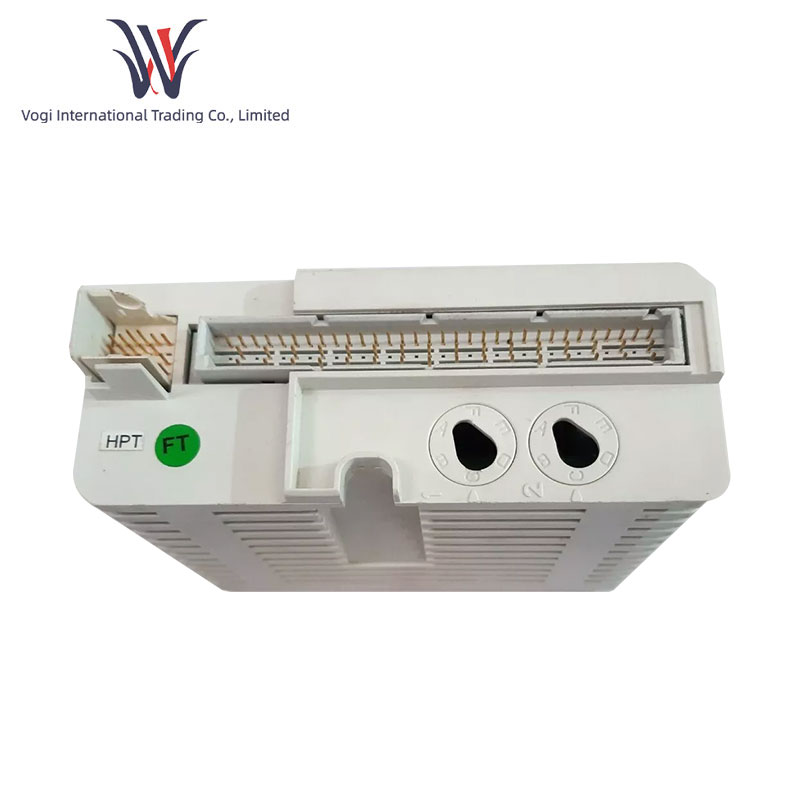

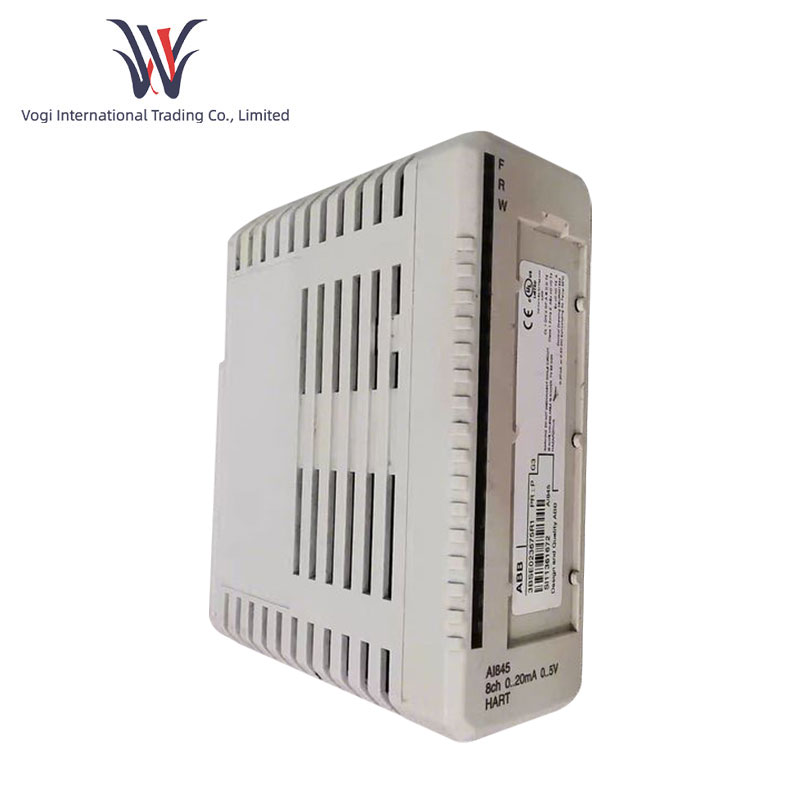

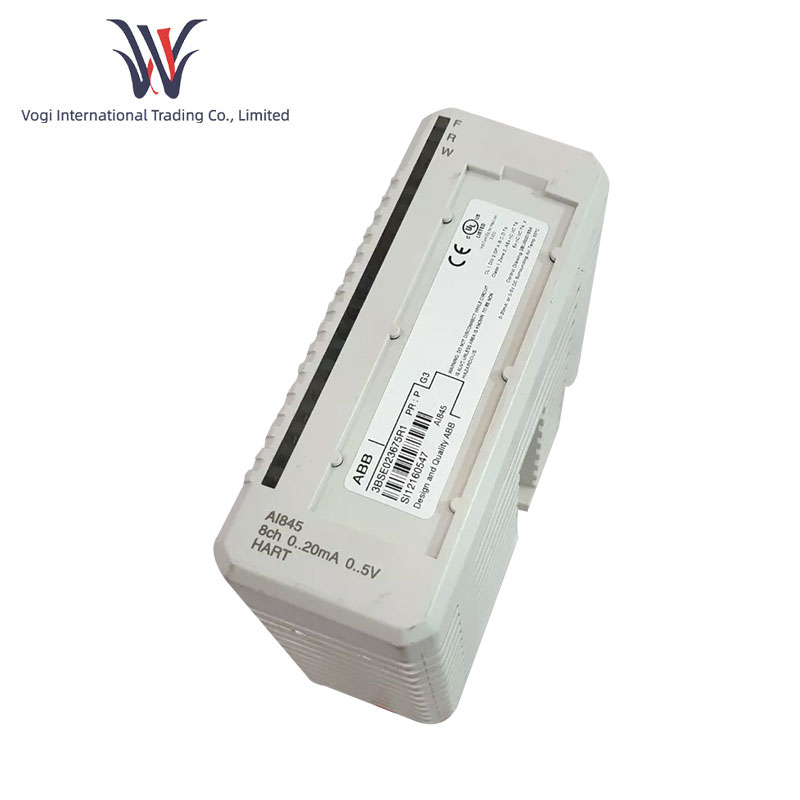

ايه بي بي AI845

تفاصيل

معلمات التشغيل

أنواع إشارات الإدخال:

وهو يدعم مدخلات الإشارة التناظرية مثل 0-20 مللي أمبير، 4-20 مللي أمبير، 0-5 فولت أو 1-5 فولت تيار مستمر، في وضع أحادي القطب وأحادي القطب.

عدد القنوات:

تحتوي على 8 قنوات.

دقة:

وبدقة 12 بت، يمكنه تحويل الإشارات التناظرية إلى إشارات رقمية بدقة نسبية.

مقاومة الإدخال:

بالنسبة لإدخال الجهد، تكون مقاومة الإدخال أكبر من 10 ميجا أوم؛ بالنسبة للإدخال الحالي، تكون مقاومة الإدخال 250 أوم. يمكنه تحمل الجهد الزائد أو الجهد المنخفض الذي لا يقل عن 11 فولت تيار مستمر.

أبعاد المنتج:

العمق/الطول الصافي للمنتج 102 ملم، الارتفاع الصافي 119 ملم، والعرض الصافي 45 ملم. الوزن الصافي للمنتج 0.2 كجم.

ميزات المنتج

إمكانية تطبيق الوضع المتعدد:

يمكن أن يعمل ABB AI845 إما في الوضع الفردي أو في الوضع المتكرر، وهو ما ينطبق على سيناريوهات متطلبات موثوقية النظام المختلفة. أولاً، يمكنه ضمان التشغيل المستقر للتطبيقات الهامة على مدى فترة طويلة من الزمن وتقليل وقت التوقف عن العمل الناتج عن فشل الوحدة النمطية للنظام بأكمله. ثانيًا، فهو يدعم الوحدات الطرفية المتعددة (MTUs). عند استخدام MTU TU844 أو TU845، يمكن لكل قناة اختيار الجهد الكهربي أو الإدخال الحالي بمرونة؛ عند استخدام وحدات MTU أخرى، يتم ضبط جميع القنوات بشكل موحد على الجهد الكهربي أو الإدخال الحالي، وهو أمر مناسب للمستخدمين للتكوين وفقًا للاحتياجات الفعلية.

الضميمة:

يبلغ ارتفاع العلبة 119 ملم، وطولها 102 ملم، وعرضها 45 ملم. هناك 8 قنوات، وكل قناة لديها دقة 12 بت، مما يتيح تحويل الإشارة وتكاملها بشكل دقيق نسبيًا. الوزن الصافي 0.2 كجم.

عزل:

يوجد مجموعة من 8 قنوات معزولة عن الأرض. يعمل تصميم العزل هذا على تقليل التداخل بين الإشارات بشكل فعال، ويحسن دقة الإشارات واستقرارها، كما يحمي الوحدة والنظام بأكمله من التداخل الخارجي.

وظيفة التشخيص:

يمكن لوظيفة التشخيص المتقدمة على اللوحة مراقبة حالة تشغيل الوحدة في الوقت الفعلي، واكتشاف الأعطال المحتملة والإبلاغ عنها على الفور، وتجنب الأعطال اللاحقة داخل النظام، وتذكير المستخدمين بإجراء الصيانة، وفي النهاية تقليل تكاليف الصيانة وإمكانية التوقف عن العمل .

القدرة على الاتصال:

يدعم ABB AI845 اتصال HART التمريري، مما يمكّنه من التواصل مع أجهزة الإرسال المتوافقة مع HART، وبالتالي تحقيق التكوين عن بعد ومراقبة أجهزة الإرسال وجعل إدارة النظام أكثر ذكاءً وكفاءة.

مزود الطاقة:

تحتوي كل قناة على مصدر طاقة جهاز الإرسال الخاص بها والذي يحد من التيار، والذي يمكنه التحكم في مصدر الطاقة لأجهزة الإرسال والمعدات الأخرى. بالإضافة إلى ذلك، فإن طاقة جهاز الإرسال محدودة بالتيار ويتم مراقبتها لضمان سلامة واستقرار مصدر الطاقة وتجنب تلف المعدات الناتج عن التيار الزائد أو مشاكل أخرى.

مجالات التطبيق

صناعة الطاقة:

يمكن استخدامه في محطات الطاقة والمحطات الفرعية وغيرها من الأماكن لجمع ومراقبة إشارات الكمية التناظرية مثل الجهد والتيار في نظام الطاقة، وإجراء مراقبة وحماية في الوقت الحقيقي لحالة تشغيل معدات الطاقة، وضمان الأمان والاستقرار تشغيل نظام الطاقة.

مجال الطاقة:

في صناعات النفط والغاز الطبيعي والطاقة الأخرى، يتم استخدام ABB AI845 لمراقبة المعلمات والتحكم فيها مثل الضغط والتدفق في عملية الإنتاج وتحسين العملية لتحسين كفاءة استغلال الطاقة واستخدامها.

الصناعة الكيميائية:

بالنسبة لأنظمة التحكم الآلي في عملية إنتاج المواد الكيميائية، فهي تساعد على القياس الدقيق والتحكم في إشارات الكمية التناظرية مثل درجة الحرارة ومستوى السائل وتركيبه، بهدف ضمان السلامة والاستقرار والكفاءة العالية لإنتاج المواد الكيميائية.

الصناعة الدوائية:

يتم استخدام ABB AI845 للتحكم في معلمات تشغيل المعدات في عملية إنتاج الأدوية، مثل التركيب وجودة الدواء، للحفاظ على جودة إنتاج الدواء وسلامته.
