غي DS200RTBAG2AHC

المعلمات التقنية

عدد المرحلات: 10 (K20 – K29)

أنواع المرحلات:K20–K26: DPDT (رمي مزدوج ثنائي القطب)    K27–K29: 4PDT (رمي مزدوج بأربعة أقطاب)

جهد الملف: 24 فولت تيار مستمر (المجموعة G2)

تصنيف الاتصال: مرحلات DPDT: 10 أمبير      4PDT مرحلات: 1 أ

حماية الإدخال/الإخراج: 130 فولت تيار متردد مقاومات أكسيد المعدن (MOVs)

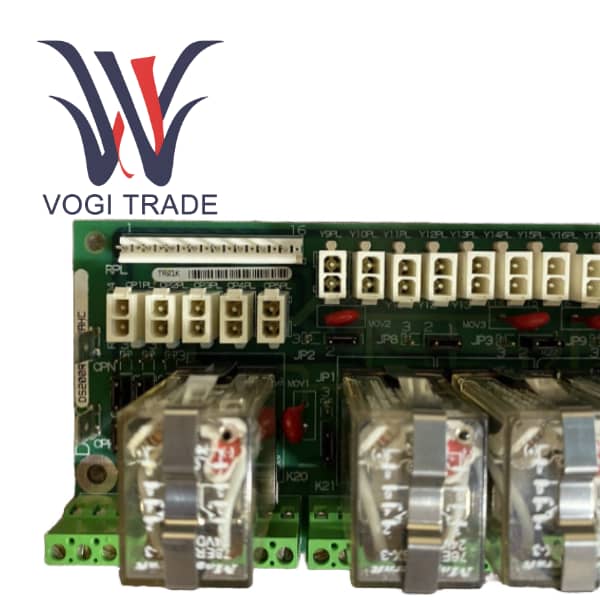

الموصلات الرئيسية: RPL (16-pin)، OPTPL (2-pin)، C1PL-C5PL، Y9PL-Y37PL، إلخ.

النقاط الطرفية: 52 محطة طرفية للتتابع I/O (K20 – K26)

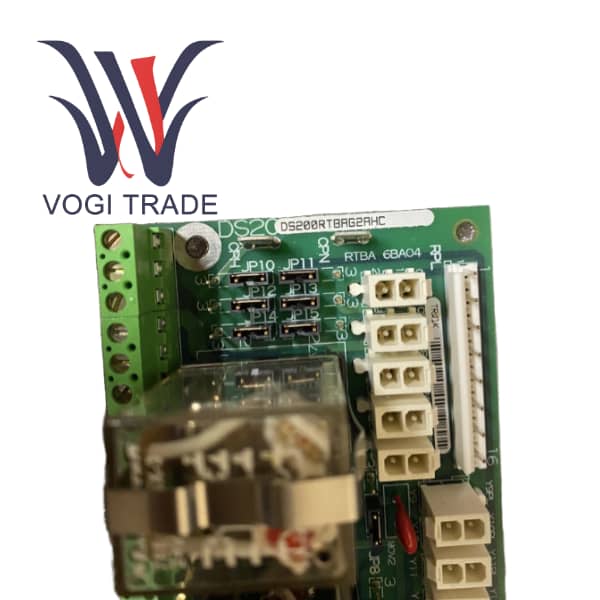

التكوين: قابل للتكوين عبر وصلات العبور (JP1 – JP15) لمصدر الطاقة وتوجيه الإشارة

التركيب: مثبت على اللوحة، ومثبت بمسامير للمواجهات

نظرة عامة على المنتج

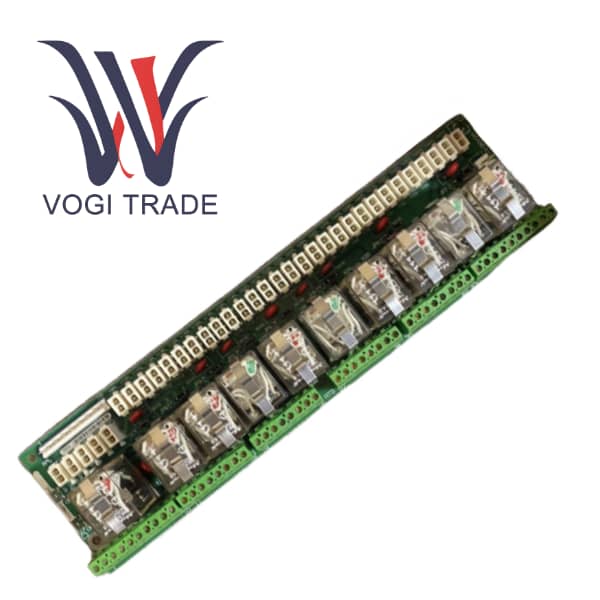

يعد GE DS200RTBAG2AHC مكونًا رئيسيًا في لوحة طرفية التتابع لسلسلة General Electric RTBA. باعتبارها لوحة توسيع اختيارية لمحركات الأقراص الصناعية وخزائن الإثارة، توفر DS200RTBAG2AHC عشرة مرحلات قابلة للتكوين لتعزيز منطق التحكم وإدارة الواجهة وقدرات الإخراج في أنظمة التشغيل الآلي المعقدة.

كنموذج لمجموعة G2، تم تصميم هذه اللوحة بجهد ملف 24V DC. هذه الميزة تجعلها مناسبة تمامًا للسيناريوهات في البيئات الصناعية الحديثة التي تهيمن عليها أنظمة التحكم بالتيار المستمر ذات الجهد المنخفض - مثل الأنظمة التي تطبق PLCS وDCS، مما يتيح التكامل المباشر وتبسيط بنية النظام الشاملة.

سمات

يعمل ملف 24V DC بجهد منخفض لضمان التوافق مع أنظمة التحكم الحديثة، وتعزيز سلامة المشغلين، ويمكن توصيله مباشرة بـ PLCS، وأجهزة الاستشعار وغيرها من المعدات ذات الجهد المنخفض.

تنعكس مرونة التكوين العالية في حقيقة أن وصلات العبور (JP1-JP15) تدعم اختيار مصدر الطاقة الداخلي (من LTB) أو الخارجي لكل ملف مرحل، مما يتيح استراتيجيات تحكم مخصصة.

تتميز لوحة محطة الترحيل بتصميم قوي وموثوق. تم تجهيز جميع أجهزة I/OS الخاصة بالتتابع بواقيات تدفق التيار MOV، والتي تقاوم بشكل فعال طفرات الجهد والتداخل العابر، مما يضمن تشغيلًا مستقرًا على المدى الطويل في البيئات الصناعية القاسية.

يعتمد DS200RTBAG2AHC تصميم مرحل قابل للتوصيل ومجهز بمصباح مؤشر حالة LED مستقل، مما يتيح اكتشاف الأخطاء بسرعة. يمكن استبدال المرحل بشكل منفصل دون تفكيك لوحة الدائرة بأكملها، مما يقلل من وقت التوقف عن العمل إلى أقصى حد.

تم تصميم توافق النظام الناضج خصيصًا لتحقيق التكامل السلس بين مختلف محركات الأقراص الصناعية وأنظمة التحكم التابعة لشركة GE، مما يضمن الأداء والموثوقية.

نطاق التطبيق

إن جهد التشغيل 24 فولت تيار مستمر لـ DS200RTBAG2AHC يجعله مناسبًا تمامًا لمختلف سيناريوهات التطبيقات الصناعية الحديثة

باعتبارها وحدة توسيع الإخراج لوحدات التحكم المنطقية القابلة للبرمجة (PLCS) وأنظمة التحكم الموزعة (DCS)، يمكن لتوسعة واجهة PLC وDCS تحويل إشارة تحكم واحدة إلى تعليمات إخراج معزولة متعددة لتشغيل الأجهزة الميدانية المختلفة.

تم دمجه في أنظمة قيادة المحركات الحديثة مثل GE Mark V وMark VI، وهو يوفر إشارات تحكم مساعدة لمراوح التبريد والمضخات، ويغذي حالة التشغيل (التشغيل/الجاهزية/الخطأ) إلى واجهة الإنسان والآلة ونظام المراقبة.

تحقق دائرة التعشيق الآمن التحكم في التعشيق بين الناقلات المتعددة، حيث تعتمد حالة البدء والتوقف لأحد الناقلين على حالة تشغيل الناقل الآخر. تحقيق وظائف السلامة الرئيسية في الآلات الآلية وأنظمة النقل، مثل أقفال التحكم في الوصول ومراقبة الضغط / درجة الحرارة ودوائر التوقف في حالات الطوارئ.

يمكن دمج DS200RTBAG2AHC مباشرة في أنظمة التحكم القياسية 24V DC للتصنيع الحديث دون الحاجة إلى وحدات تحويل جهد إضافية.

توفير العزل الكهربائي بين أجهزة التحكم الإلكترونية الحساسة (مثل محطات إخراج PLC) والمعدات الميدانية لحماية وحدة التحكم من الضوضاء الكهربائية وعابرات الجهد.

مقارنة مع سلسلة RTBA
