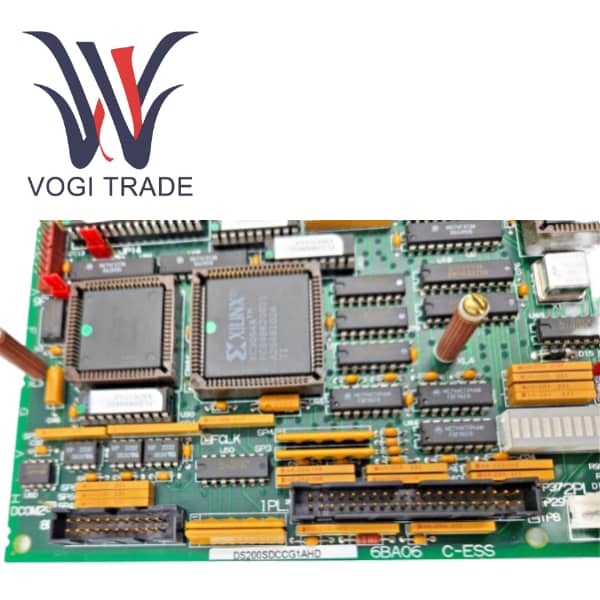

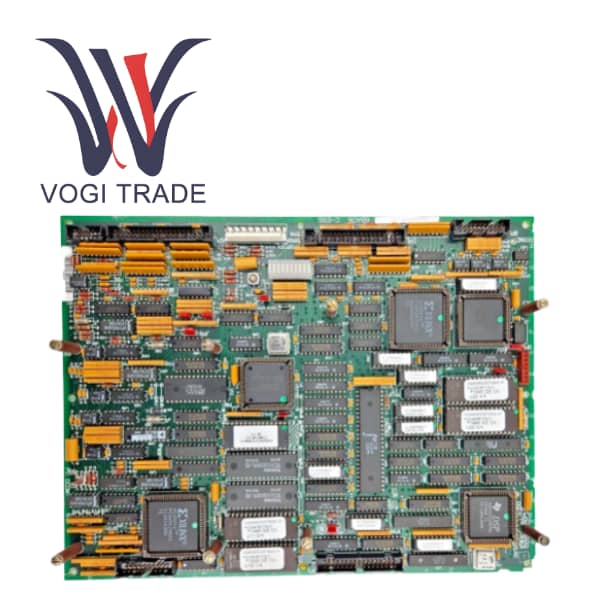

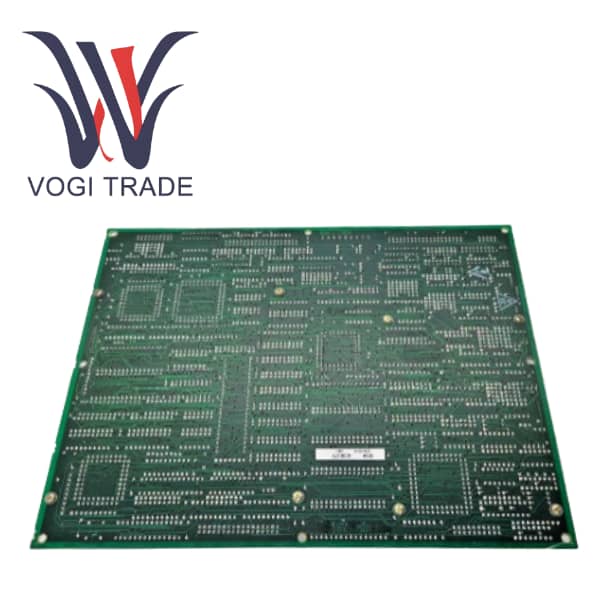

وصف المنتج

تصنيع	جنرال إلكتريك
رقم الموديل	DS200SDCCG1AGD
رقم الطلب	DS200SDCCG1AGD
كتالوج	-
بلد المنشأ	الولايات المتحدة الأمريكية
رمز النظام المنسق	8479909090
البعد	35 سم * 35 سم * 3 سم
البعد التعبئة	37 سم * 37 سم * 3 سم
وزن	1.5 كجم

معلمات التشغيل

سلسلة المنتجات: SDCC (بطاقة التحكم في القيادة)

المجموعة: G1 (لمحركات الأقراص AC2000، DC2000، EX2000)

الذاكرة المدمجة: DS200SCCG1AGD ذاكرة وصول عشوائي مشتركة يمكن الوصول إليها بواسطة معالجات متعددة للتعامل السلس مع البيانات

أربعة EPROMs (U11، U12، U22، U23): تخزين بيانات التكوين المبرمجة في المصنع.

EEPROM واحد (U9): يخزن المعلمات القابلة للتعديل في المجال.

مدخلات الطاقة: DS200SDCCG1AGD تم استلامها عبر موصل 2PL من لوحة مصدر الطاقة/الواجهة: ±5 فولت، ±15 فولت، ±24 فولت تيار مستمر.

الموصلات:

ثمانية موصلات أساسية لاتصالات النظام:

واجهة 1PL و2PL مع لوحة مصدر الطاقة/الواجهة (IMCP، وما إلى ذلك).

واجهة 3PL مع بطاقة اتصال LAN (SLCC).

واجهة 6PL، 8PL مع لوحة طرفية للمحرك (NTB/3TB أو STBA) للتعامل الشامل مع إشارات الإدخال/الإخراج.

واجهة 7PL مع بطاقة معالج الإشارة (SPC/SPCB) - غير موجودة في طرز G3.

11PL المخارج إلى العدادات - غير موجودة في موديلات G3.

مؤشرات التشخيص عشرة مؤشرات LED تعرض رموز الأخطاء التفصيلية إما بتنسيق BCD (الأخطاء 1-399) أو التنسيق الثنائي (الأخطاء 400-1023). يمكن أيضًا تهيئتها لعرض متغيرات وقت التشغيل بشكل تقريبي.

المنتج أوفrview

يرجى تثبيت لوحة الدائرة البديلة في حقيبة واقية لتجنب التلف. عند التشغيل، أمسك حافة لوحة الدائرة الكهربائية وضعها على سطح مستو. يمكن إدخال الكابلات المشبوهة الموجودة على لوحة الدائرة المعيبة مباشرةً في لوحة الدائرة الجديدة، ووضع علامة عليها ثم إعادة توصيلها بدون لحام.

باعتبارها أحد منتجات المجموعة G1، فإن DS200SDCCG1AGD مخصص بشكل أساسي لتطبيقات محركات الأقراص AC2000 وDC2000 وEX2000. تستخدم هذه البطاقة بنية معالج ثلاثية متقدمة مع تبادل بيانات عالي السرعة عبر ذاكرة الوصول العشوائي ثنائية المنافذ، مما يتيح التعامل مع خوارزميات التحكم المعقدة في المحرك، والإدارة على مستوى النظام، وتفاعلات الإدخال/الإخراج في الوقت الفعلي.

ميزات المنتج

قدرة معالجة قوية متعددة النواة. في بنية ثلاثية المعالجات، تكون كل وحدة مسؤولة عن مهمة مخصصة، مما يضمن التنفيذ الدقيق والسريع لبرامج التحكم المعقدة، كما أنها مناسبة للتحكم في المتجهات عالي الأداء أو التطبيقات المؤازرة.

قدرات واجهة الإدخال/الإخراج الشاملة، التي توفر ردود فعل رقمية وتناظرية ومشفرة غنية وواجهات اتصال تسلسلي (RS-232C، RS-422)، قادرة على توصيل ومعالجة الإشارات من المحركات وأجهزة الاستشعار ووحدات التحكم الرئيسية والأجهزة الطرفية.

وظائف التشخيص والصيانة المتقدمة

يمكن لتشخيص LED الذكي تحديد رموز الأخطاء بسرعة من خلال أوضاع الوميض، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها.

يدعم تصميم نقاط الاختبار المتعددة الموجود على اللوحة قياس الإشارة وتصحيح أخطاء الدائرة باستخدام راسم الذبذبات أو جهاز القياس المتعدد.

يمكن للتصميم المدمج لوصلات الأجهزة ومعلمات البرامج (المخزنة في EEPROM) أن يتكيف بمرونة مع أنواع محركات الأقراص المختلفة وأجهزة التغذية المرتدة ومنطق التحكم.

النمذجة وقابلية التوسع. يدعم GE DS200SDCCG1A تركيب اللوحات المساعدة (مثل بطاقة اتصال LAN SLCC وبطاقة معالجة الإشارة SPC)، مما يسهل توسيع النظام.

يوفر DS200SDCCG1A طرقًا متعددة لإعادة الضبط، بما في ذلك زر إعادة الضبط الموجود على اللوحة، وإدخال إعادة الضبط عن بُعد، وإعادة ضبط الأجهزة تلقائيًا، لضمان تعافي النظام بأمان من الحالة غير الطبيعية.

تثبيت

العمل التحضيري

يوفر DS200SDCCG1A طرقًا متعددة لإعادة الضبط، بما في ذلك زر إعادة الضبط الموجود على اللوحة، وإدخال إعادة الضبط عن بُعد، وإعادة ضبط الأجهزة تلقائيًا، لضمان تعافي النظام بأمان من الحالة غير الطبيعية.

انتباه

يرجى تثبيت لوحة الدائرة البديلة في حقيبة واقية لتجنب التلف. عند التشغيل، أمسك حافة لوحة الدائرة الكهربائية وضعها على سطح مستو. يمكن إدخال الكابلات المشبوهة الموجودة على لوحة الدائرة المعيبة مباشرةً في لوحة الدائرة الجديدة، ووضع علامة عليها ثم إعادة توصيلها بدون لحام.

نطاق التطبيق

تم تصميم بطاقة التحكم هذه خصيصًا لمنصة القيادة الصناعية من سلسلة GE DIRECTO-MATIC 2000. تشمل التطبيقات النموذجية ما يلي:

يتم استخدام GE DS200SDCCG1AGD لمحركات التردد المتغير AC2000 AC للتحكم في المحركات الحثية AC ثلاثية الطور أو المحركات المتزامنة، وهو مناسب لسيناريوهات التطبيق مثل المراوح والمضخات والضواغط والناقلات.

يتم استخدام بطاقة التحكم في محرك GE لمحركات DC2000 DC للتحكم في محركات التيار المستمر وهي مناسبة لسيناريوهات التطبيق التي تتطلب عزم دوران عاليًا وتنظيمًا دقيقًا للسرعة، مثل مصانع الدرفلة وآلات اللف.

يتم استخدام هذه البطاقة للتحكم في تيار الإثارة للمولد في نظام الإثارة EX2000.

في المعدات الآلية، يكون مناسبًا للسيناريوهات التي تتطلب أداء ديناميكيًا عاليًا وخوارزميات تحكم معقدة، ومن بينها وظيفة المعالج المساعد DSP أمر بالغ الأهمية بشكل خاص.

مقارنة مع سلسلة SDCC

ميزة	DS200SDCCG1AGD (G1)	DS200SDCCG3A_ (G3)	DS200SDCCG4A_ (G4)
التطبيق الأساسي	محركات الأقراص AC2000، DC2000، EX2000	محركات DC1000	التحكم في التوربينات TC2000
الاكتمال الوظيفي	كامل المواصفات، ويشمل جميع المعالجات وموصلات الإدخال/الإخراج.	انخفاض الوظائف. يحذف CMP DSP والموصلات 7PL و11PL.	يشبه G1، ولكن البرامج الثابتة محسنة لتطبيقات التوربينات.
المعالجات	ثلاثة معالجات (DCP، MCP، CMP)	معالجان (DCP، MCP)، لا يوجد CMP DSP.	ثلاثة معالجات (DCP، MCP، CMP)
محولات D/A	EEPROM واحد (U9): يخزن المعلمات القابلة للتعديل في المجال.	يستخدم محولات D/A ذات 8 بتات المعاد تعيينها؛ دقة أقل.	الموصلات:
ذاكرة	منطقة تخزين معلمة EEPROM القياسية.	منطقة تخزين معلمة EEPROM القياسية.	منطقة تخزين معلمة EEPROM موسعة.
ملاءمة	للتحكم في القيادة المعقدة والأداء العالي.	لمحركات أقراص DC ذات الأداء المنخفض والحساسة للتكلفة.	مخصص لأنظمة التحكم في التوربينات، وليس لمحركات المحركات القياسية.
