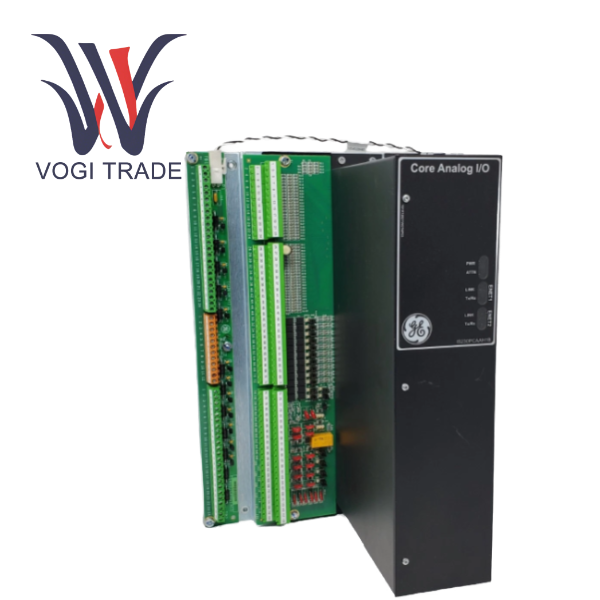

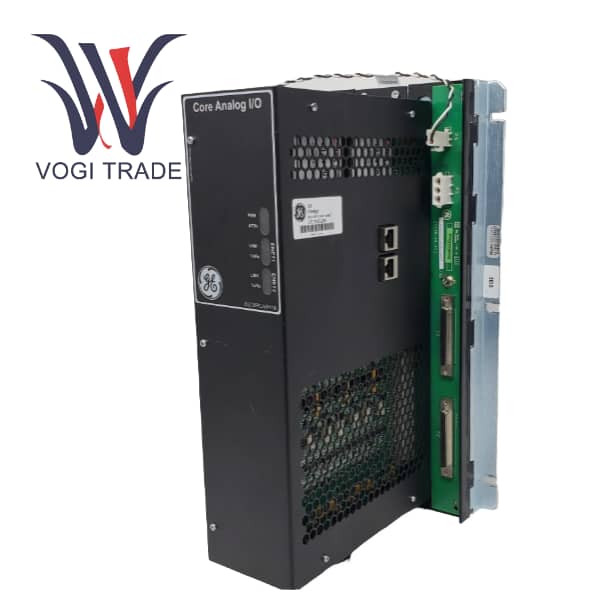

غي IS400TCASH1AFD

نظرة عامة على المنتج

يعد IS400TCASH1AFD جزءًا من الوحدة التناظرية الأساسية PCAA في نظام التحكم General Electric (GE) Mark VIe. إنها وحدة إدخال/إخراج إشارة تناظرية عالية الأداء وموثوقة من الدرجة الصناعية. تم تصميمه لأنظمة التحكم في توربينات الغاز، فهو يوفر إمكانات معالجة إشارات تناظرية واسعة النطاق ويدعم التواصل مع مجموعة متنوعة من أجهزة الاستشعار والمشغلات الصناعية، بما في ذلك المزدوجات الحرارية، وحلقات التيار 4-20 مللي أمبير، وLVDTs (المحولات التفاضلية الخطية المتغيرة)، ومحركات المؤازرة، وإشارات الاهتزاز (الزلزالية).

الميزات الرئيسية

واجهات إشارة متعددة

يدعم GE IS400TCASH1AFD ما يصل إلى 25 إشارة مزدوجة حرارية (تغطي الأنواع E وJ وK وT وS).

10 قنوات بمدخل تيار 4-20 مللي أمبير، من بينها يمكن تكوين اثنتين منها كمدخل جهد 4-20 مللي أمبير أو ±10 فولت.

مخرجان 4-20 مللي أمبير وثلاثة مخرجات زائدة (TMR) 4-20 مللي أمبير (يتم تنفيذها عبر TCAT).

مخرج إثارة LVDT ذو 6 قنوات وإدخال تعليقات LVDT ذو 12 قناة.

مشغل ملف مؤازر ذو 6 قنوات، كل منها يدعم خرج 10 مللي أمبير.

مدخل مستشعر اهتزاز 12 قناة.

2 مدخلات نبض TTL و2 بو مغناطيسيمدخلات التدفق.

تصميم عالي الموثوقية

يدعم تكوينات الوضع الفردي والوضع المزدوج والتكرار الثلاثي (TMR).

يضمن المعرف الإلكتروني المدمج المطابقة الصحيحة للوحدات واللوحات الطرفية والكابلات.

تشتمل وظائف الحماية على البداية الناعمة والحد الحالي وإدارة الطاقة.

خيارات التكوين المرنة

يتم تحقيق تكوين الوحدة ومعايرتها وتشخيصها من خلال ToolboxST.

يدعم معدلات الإطارات 40 مللي ثانية و 10 مللي ثانية.

تتيح اللوحة الطرفية TCAT الاختيارية إمكانية توزيع الإشارة إلى وحدات PCAA المتعددة.

المواصفات الفنية

يتم توفير دخل جهد 28 فولت تيار مستمر ± 5% عبر واجهة P5.

تتراوح درجة حرارة التشغيل من -30 درجة مئوية إلى +65 درجة مئوية.

واجهة الاتصال الخاصة بـ GE IS400TCASH1AFD عبارة عن منافذ RJ45 Ethernet مزدوجة (ENET1/ENET2)، تدعم 10/100 ميجابت في الثانية.

اللوحة الطرفية للوحدة التناظرية الأساسية

هناك ثلاثة أضواء لمؤشر الحالة: PWR (الطاقة)، ​​ATTN (الحالة)، وLINK/TxRx (الشبكة).

نوع المحطة الطرفية: 120 محطة توصيل على النمط الأوروبي.

الأبعاد: 33.02 سم × 17.8 سم (13 بوصة × 7 بوصة).

التطبيقات

التحكم في توربينات الغاز (GCV، IGV، SRV، إلخ.)

نظام التحكم بالعمليات الصناعية

محطات توليد الطاقة وصناعات النفط والغاز وأنظمة دفع السفن

مطلوب نظام موثوق للغاية للحصول على الإشارة التناظرية وتكييفها

التشخيص والصيانة

تم تجهيز الوحدة التناظرية الأساسية بوظائف التشخيص الذاتي المضمنة، بما في ذلك: مراقبة مصدر الطاقة، واكتشاف الدائرة المفتوحة/الدائرة القصيرة للإشارة، والجهد المرجعي وفحص صحة ADC/DAC، وحماية "التدمير الذاتي" لإخراج المؤازرة.

يمكن للمستخدمين عرض رموز الإنذار التفصيلية واقتراحات التشغيل من خلال ToolboxST.

التوافق

يتوافق GE IS400TCASH1AFD تمامًا مع جميع وحدات الإدخال/الإخراج ووحدات التحكم Mark VIe.

تدعم اللوحة الطرفية للوحدة التناظرية الأساسية الاستخدام جنبًا إلى جنب مع لوحة التأريض المحمية JGPA واللوحة الطرفية TCAT.
