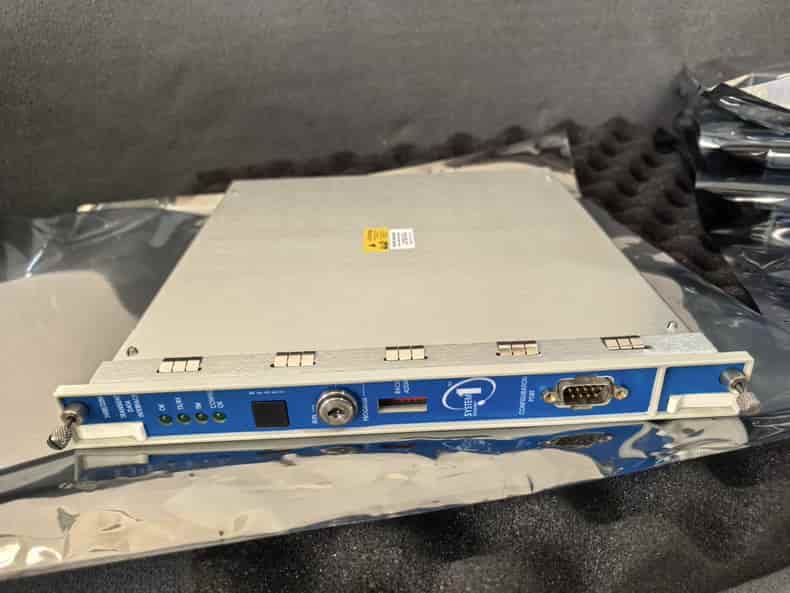

العلامة التجارية: بنتلي نيفاداوصف:الحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 19مصطلح الدفع: T / Tميناء الشحن: شيامن138607-01 عبارة عن وحدة واجهة اتصالات ألياف إيثرنت مخصصة لنظام مراقبة الحالة الميكانيكية لسلسلة Bently Nevada 3500. بالنسبة لوحدة الإدخال/الإخراج المثبتة على اللوحة الإلكترونية المعززة للحامل 3500، والمصممة خصيصًا لتوفير واجهة مادية لشبكة Ethernet مصنوعة من ألياف 100Base-FX.
المنتج سنظرة عامة
138607-01 عبارة عن وحدة واجهة اتصالات ألياف إيثرنت مخصصة لنظام مراقبة الحالة الميكانيكية لسلسلة Bently Nevada 3500. بالنسبة لوحدة الإدخال/الإخراج المثبتة على اللوحة الإلكترونية المعززة للحامل 3500، والمصممة خصيصًا لتوفير واجهة مادية لشبكة Ethernet مصنوعة من ألياف 100Base-FX.
وباعتباره الذراع المادي لمعالج الاتصالات، فهو مسؤول عن تحويل الإشارات الرقمية داخل الحامل إلى إشارات ضوئية ونقلها عبر كابلات الألياف الضوئية إلى محطة التبديل أو المهندس في غرفة التحكم. وهو يعالج بشكل أساسي مشكلات الاتصال في المواقع الصناعية ذات التداخل الكهرومغناطيسي الشديد أو مسافات الإرسال الطويلة.
هذه الوحدة عبارة عن وحدة نصف ارتفاع ويتم تثبيتها عادةً في فتحة إدخال/إخراج محددة في الجزء الخلفي من الحامل، متصلة بوحدة TDI/RIM الأمامية من خلال الكابلات الداخلية.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
3500/22 م |
| رقم الطلب |
138607-01 |
| كتالوج |
3500 |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8473309000 |
| البعد |
24 سم * 2 سم * 24 سم |
| البعد التعبئة |
26 سم * 2 سم * 26 سم |
| وزن |
0.9 كجم |
حالة في الموقع
تكامل نظام التحكم الموزع لمحطة طاقة كبيرة تعمل بالفحم
يتم تركيب نظام مراقبة التوربينات الخاص بمحطة توليد الكهرباء في غرفة التوربينات، بينما تبعد غرفة التحكم المركزية مسافة 800 متر عن غرفة التوربينات. 138607-01 وحدة الإدخال/الإخراج الضوئية 100Base-FX
قام المهندس بتثبيت الوحدة 138607-01 خلف الحامل 3500 ومعالج الاتصالات 3500/22M في المقدمة. تم مد كابل بصري متعدد الأوضاع بطول 800 متر، مع توصيل أحد طرفيه بوحدة 138607-01 خلف الحامل والطرف الآخر متصل بواجهة الألياف الخاصة بمفتاح غرفة التحكم. أثناء تشغيل الوحدة، تتم معالجة البيانات الرئيسية مثل اهتزاز العمود واهتزاز المحمل بواسطة TDI، ثم يتم تحويلها بواسطة 138607-01 إلى إشارات ضوئية، ويتم نقلها دون فقدان عبر الألياف الضوئية إلى برنامج System 1 في غرفة التحكم. على الرغم من التداخل الكبير لتيار الإثارة في الموقع والمسافة الطويلة، يظل الارتباط البصري بدون عائق، مما يضمن أن الكمبيوتر العلوي يمكنه مراقبة حالة الوحدة في الوقت الفعلي وبدقة.
مقارنة بين المنتجات المماثلة
138607-01 100Base-FX مقابل 138131-xxx 10Base-T/100Base-TX
اختلاف
138607-01 يستخدم الألياف الضوئية، مع مسافة نقل تبلغ حوالي 2 كم، وقدرة قوية ضد التداخل، ولكن التكلفة أعلى. يتطلب جهاز إرسال واستقبال من الألياف الضوئية أو مفتاح ألياف ضوئية؛ 138131 عبارة عن وحدة منفذ كهربائي RJ-45 شائعة، تستخدم كابلات الشبكة القياسية، بمسافة نقل تبلغ 100 متر فقط، وهي عرضة للتداخل، ولكن التكلفة منخفضة، والواجهة عالمية.
اقتراح الاختيار
إذا كانت المسافة أقل من 100 متر والتداخل منخفض اختر 138131؛ إذا كانت المسافة أكثر من 100 متر أو كان التداخل مرتفعًا، فاختر بالتأكيد 138607-01.
138607-01 مقابل 161756-xxx 100Base-FX وحدة الإدخال/الإخراج
اختلاف
138607-01 هو رقم طلب تكوين مبكر أو محدد، في حين تشير سلسلة 161756 عادةً إلى حزمة مكون بطول محدد من كابلات الألياف الضوئية. من الناحية الوظيفية، كلاهما وحدات 100Base-FX، ولكن قد تكون هناك اختلافات طفيفة في الواجهة المادية أو ملحقات الكابلات المضمنة.
تحديث المنتج والتطور التكنولوجي
من 3500/20 إلى 3500/22M، استخدم نظام 3500 السابق وحدة RIM 3500/20، التي كانت تتمتع بقدرات اتصال ضعيفة نسبيًا. مع إطلاق 3500/22M، زاد الطلب على عرض النطاق الترددي، وأصبحت الوحدة الضوئية 100Base-FX هي التكوين القياسي لدعم النقل عالي السرعة للبيانات العابرة.
توحيد الواجهة. كانت الواجهات الضوئية السابقة فوضوية إلى حد ما. الآن تم توحيدها تدريجيًا في MT-RJ أو واجهات SFP المعيارية الأكثر انتشارًا.
الاتجاه المستقبلي هو أنه على الرغم من أن الاتصال البصري هو الاتجاه السائد، فإن الجيل الجديد من الأنظمة يميل الآن إلى استخدام وحدات بصرية صغيرة الحجم قابلة للتوصيل SFP ذات عامل الشكل الصغير، مما يجعل الواجهات أكثر مرونة ويدعم الاستبدال القابل للتبديل السريع للوحدات ذات الأطوال الموجية أو المسافات المختلفة.
