بنتلي نيفادا 3500/05-01-01-00-00-00

نظرة عامة على المنتج

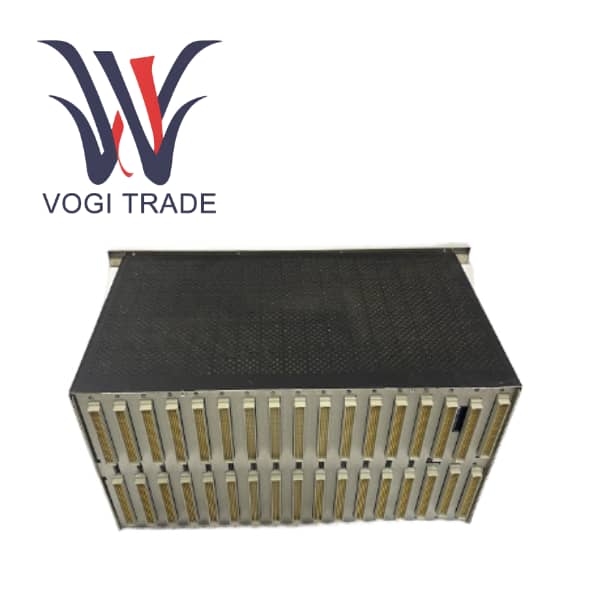

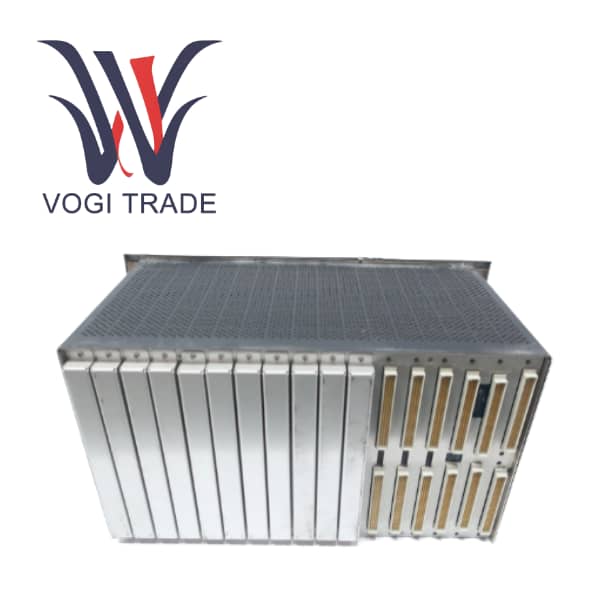

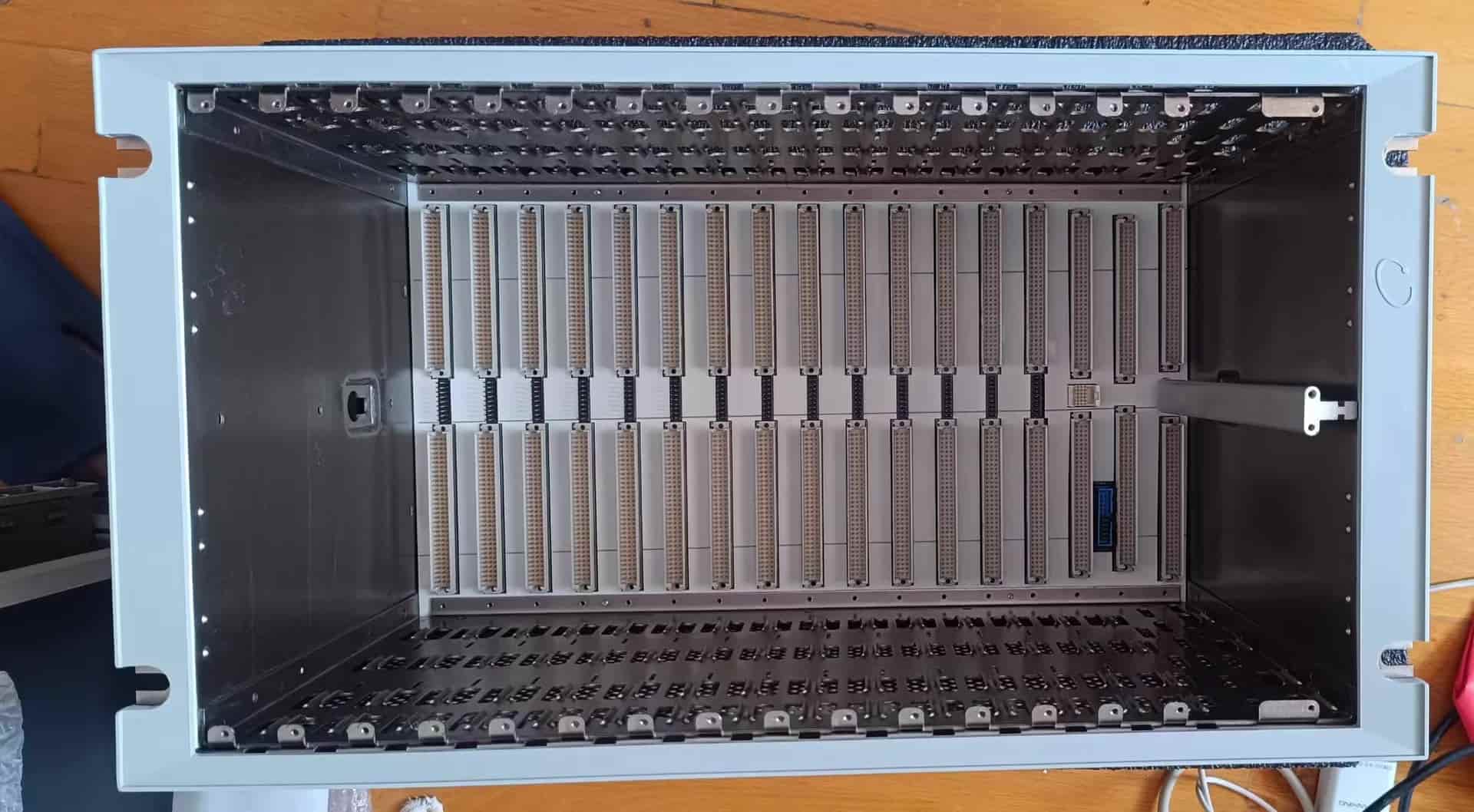

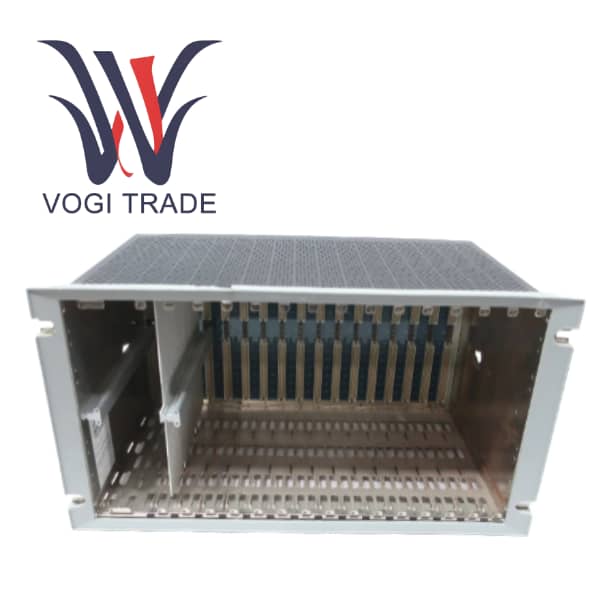

3500/05-01-01-00-00-00 عبارة عن حامل قياسي مقاس 19 بوصة من EIA يعمل كمكون أساسي لتثبيت وحدات المراقبة ونظام إمداد الطاقة من السلسلة 3500. إنه العمود الفقري والأوردة لنظام المراقبة 3500 بأكمله، حيث يوفر مواقع التثبيت المادية واللوحة المعززة وقنوات توزيع الطاقة لجميع وحدات المراقبة.

رقم الطلب

3500/05                    رمز سلسلة المنتج، الذي يمثل رف النظام 3500

01 الرقم الأول         حجم الرف، حامل كامل الحجم مقاس 19 بوصة مزود بـ 14 فتحة للوحدات النمطية

01 الرقم الثاني     طريقة التثبيت، تركيب اللوحة

00 الرقم الثالث        خيار الشهادة، لا توجد شهادة منطقة خطرة محددة

00 الرقم الرابع      موضع محجوز، لا توجد وظيفة محددة

00 الرقم الخامس         خيار الامتثال الأوروبي، لا يمثل أي توجيه أوروبي محدد. تُستخدم عادةً للإشارة إلى حالة شهادة CE، وهي هنا هي الحالة الافتراضية

مقارنة بين المنتجات المماثلة

3500/05-01-01-00-00-00 هذا المنتج مقابل 3500/05-02-01-00-00-00 حامل صغير

اختلاف

هذا المنتج عبارة عن هيكل كامل الحجم مزود بـ 14 فتحة، في حين أن الأخير عبارة عن هيكل صغير مزود بـ 7 فتحات. الهيكل الصغير أصغر حجمًا ومناسب للمواقف ذات المساحة المحدودة، ولكن قدرته على التوسعة تنخفض إلى النصف. التوافق عند تركيب الحامل الصغير في خزانة قياسية مقاس 19 بوصة، يلزم طلب إضافي للوحة المحول 144863-01. ومع ذلك، هذا المنتج متوافق مباشرة.

3500/05-01-01-00-00-00 مقابل 3500/05-01-02-00-00-00

اختلاف

أبعاد الحامل هي نفسها، لكن طرق التثبيت مختلفة. يتم تثبيت هذا المنتج على اللوحة، في حين يتم تثبيت الأخير في الحامل مع آذان تثبيت سكة التوجيه EIA.

3500/05 مقابل 3500/06  مبيت مقاوم للعوامل الجوية

اختلاف

3500/05 هو الحامل القياسي للاستخدام الداخلي، في حين أن 3500/06 هو العلبة المقاومة للمطر للاستخدام الخارجي. خيار تثبيت القسم 3500/06 غير متوافق مع خيار 3500/05.

المشاكل التي واجهتها أثناء الاستخدام

صراع الفتحة

إذا كان المستخدم يخطط لتركيب حواجز داخلية، فيجب طلب وحدة تأريض إضافية 3500/04-01. سيشغل هذا مكانًا قيمًا للوحدة النمطية ويمكن التغاضي عنه بسهولة أثناء مرحلة التصميم.

تدخل الفضاء

في وضع تركيب اللوحة، يجب حجز مساحة كافية للأسلاك خلف الحامل. إذا كانت اللوحة الخلفية لخزانة التحكم قريبة جدًا من الحائط، فسوف يجعل من المستحيل توصيل الأسلاك.

توافق الإصدار

على الرغم من أن الحامل نفسه عبارة عن جهاز، إلا أنه يجب ضبط وصلات اللوحة الإلكترونية المعززة بداخله وفقًا لإصدار البرنامج. تتطلب الرفوف الصغيرة إصدار البرنامج 2.70 أو أعلى، كما تحتاج الرفوف كاملة الحجم أيضًا إلى الانتباه إلى توافق البرامج الثابتة عند توصيل وحدات جديدة محددة.

مشكلة تبديد الحرارة

عند تركيب 14 وحدة محملة بالكامل في الحامل بالحجم الكامل، تكون الحرارة المتولدة كبيرة نسبيًا. إذا تم تركيبها في بيئة تركيب قسم مغلق دون تهوية قسرية، فقد يتسبب ذلك في ارتفاع درجة حرارة الوحدة وإطلاق إنذار.
