غي DS200GDPAG1AHE

العلامة التجارية: جي اي
الوصف: DS200GDPAG1AHE
الحالة: جديد تمامًا
الشهادة: خطاب ضمان تقرير اختبار COO
الضمان: 1 سنة
كمية المخزون: 1
مصطلح الدفع: تي / تي
ميناء الشحن: شيامن

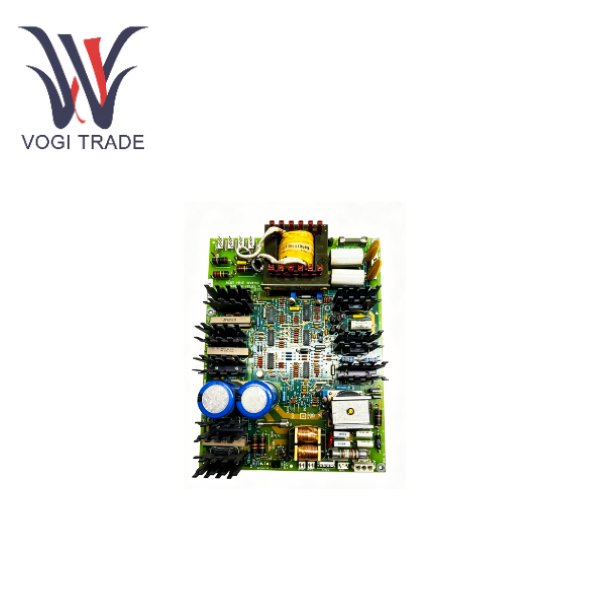

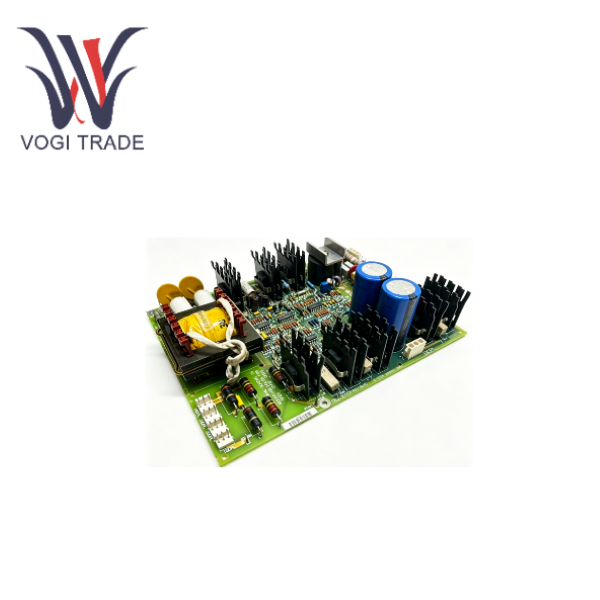

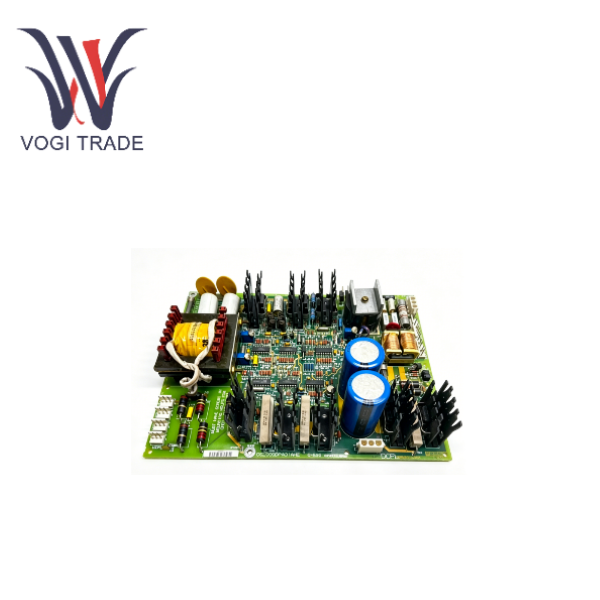

DS200GDPAG1AHE عبارة عن لوحة طاقة عالية التردد بقدرة 700 وات لنظام GE Speedtronic Mark V، مما يوفر مصادر طاقة معزولة متعددة لأنظمة التحكم والإثارة في توربينات الغاز/البخارية

إرسال استفسار

وصف المنتج

تصنيع	جنرال إلكتريك
رقم الموديل	DS200GDPAG1AHE
رقم الطلب	DS200GDPAG1AHE
كتالوج	مارك الخامس
بلد المنشأ	الولايات المتحدة الأمريكية
رمز النظام المنسق	7326909000
البعد	178 × 330 × 160 ملم
وزن	0.8 كجم

نظرة عامة على المنتج

DS200GDPAG1AHE عبارة عن لوحة إمداد طاقة عالية التردد تم تطويرها بواسطة شركة جنرال إلكتريك (GE) لسلسلة Mark V Speedtronic لأنظمة التحكم في توربينات الغاز، والتي تعمل كمكون حاسم ضمن سلسلة Mark V.

ضمن نظام التحكم Mark V، تلعب هذه اللوحة دورًا محوريًا في تحويل الطاقة وتوزيعها. يقبل مصدر طاقة إدخال واسع النطاق يبلغ 80-132 فولت تيار متردد أو 105-140 فولت تيار مستمر؛ باستخدام عاكس داخلي شبه رنين 27 كيلو هرتز ودوائر تنظيم الجهد، فإنه يحول هذا الإدخال إلى مصدر تحكم 120 فولت تيار مستمر، ومصدر خرج 50 فولت تيار متردد، ومصادر طاقة مساعدة، وبالتالي يوفر طاقة التشغيل لمكونات النظام مثل برامج تشغيل بوابة IGBT والمرحلات. اللوحة قادرة على توفير طاقة خرج تتراوح من 600 إلى 700 واط، ومع عزل جميع المدخلات كهربائيًا، فهي تتحمل بشكل فعال التداخل الناتج عن ارتفاع الجهد وانقطاع الطاقة.

المزايا

DS200GDPAG1AHE عبارة عن لوحة طاقة عالية التردد بقدرة 700 واط لنظام GE Mark V.

تكمن مزاياها في التوافق الواسع للمدخلات، والعزلة ومكافحة التداخل، واستقرار الطاقة العالي، وسهولة الصيانة والتشخيص، والموثوقية الصناعية. الميزة الأساسية: توافق المدخلات على نطاق واسع للغاية، يدعم الإدخال المزدوج 80-132VAC أو 105-140VDC AC/DC، وهو مناسب لسيناريوهات إمدادات الطاقة المختلفة في المواقع الصناعية مثل محطات الطاقة، مع توافق قوي. جميع المدخلات معزولة كهربائيًا لمنع ارتفاع الجهد الكهربائي والارتفاعات المفاجئة وتقلبات الشبكة، وحماية بطاقات الإثارة والقيادة والتحكم اللاحقة، مما يجعلها مناسبة للبيئات الكهرومغناطيسية القاسية. قوة عالية عالية التردد مستقرة 700 واط، عاكس عالي التردد 27 كيلو هرتز، خرج 120 فولت تيار مستمر/50 فولت تيار متردد للتحكم في إمداد الطاقة، سعة تحميل قوية، تموج صغير، تحكم ثابت في درجة الحرارة. حماية مثالية، سهولة تشخيص الجهد الزائد المتكامل، حماية التيار الزائد وقصر الدائرة؛ إنها مجهزة بـ 4 قنوات LED و2 مصباح نيون على اللوحة، مما يجعل مصدر الطاقة أو حالة الخطأ الأخرى واضحة في لمحة وتمكين تحديد موقع المشكلة بسرعة. تم تصميم الموثوقية العالية من الدرجة الصناعية خصيصًا لأنظمة التحكم والإثارة في توربينات الغاز وتوربينات البخار Mark V، مع تشغيل بدرجة حرارة واسعة وعمر خدمة طويل، مما يدعم التشغيل المستمر طويل المدى للوحدات المهمة.

إن تصميم بطاقة اللوحة القياسية للتوصيل والتشغيل وسهل الصيانة متوافق وقابل للتبديل مع DS200GDPAG1A من نفس السلسلة. قطع الغيار عالمية وسريعة الاستبدال، مما يقلل من تكاليف التوقف عن العمل والمخزون.

مبادئ التطبيق

1. سيناريو التطبيق الأساسي: يعد نظام التحكم في توربينات الغاز DS200GDPAG1AHE أحد المكونات الأساسية لسلسلة Speedtronic Mark V من شركة General Electric. أهم تطبيق عملي لها هو أن يتم تركيبها في أنظمة التحكم الكهروهيدروليكية لتوربينات الغاز والتوربينات البخارية، لتكون بمثابة بطاقة لوحة الإدخال/الإخراج الأساسية لضمان التشغيل الآمن والمستقر للتوربينات.

2. وظائف محددة ومعالجة الإشارات في التطبيقات العملية: في خزانة التحكم الفعلية للتوربين، تلعب بطاقة اللوحة هذه دور "مترجم الإشارة" و"المضبط". وهو مسؤول عن قياس وتكييف العدد الكبير من الإشارات التناظرية التي تقرأها اللوحات الطرفية المثبتة على مراكز الإدخال/الإخراج (R1 وR2 وR3). تشمل الإشارات الفعلية التي تتم معالجتها على وجه التحديد ما يلي: مراقبة الوضع والحالة الحرجة: معالجة LVDT، أو إدخال المحول التفاضلي المتغير الخطي، لمراقبة الموضع الدقيق للصمامات أو المحركات؛ التعامل مع مدخلات الاهتزاز ومراقبة ظروف الاهتزاز الميكانيكية أثناء تشغيل التوربين. مراقبة درجة الحرارة والضغط: استقبال ومعالجة المدخلات الحرارية، بالإضافة إلى المدخلات التناظرية 4-20 مللي أمبير، مثل إشارات ضغط تدفق الوقود وإشارات الكشف عن توقف الضاغط. التحكم في القيادة والإخراج: مسؤول عن التحكم في إخراج الصمامات المؤازرة، وإخراج محرك التتابع، وإدخال النبض، وما إلى ذلك.

3. تطبيقات تفاعل النظام والاتصالات في البنية الداخلية لنظام التحكم، يعمل DS200GDPAG1AHE أيضًا كجسر بيانات: نقل البيانات الأساسية: من خلال موصل 3PL، تتم كتابة الإشارات المعدلة في لوحة STCA ثم يتم نقلها إلى الناقل الأساسي. تفاعل إشارة المولد والخط: من خلال موصل JE، يتواصل مع لوحة TCQC، المسؤولة عن إرسال واستقبال الإشارات ذات الصلة من المولد والخط.
