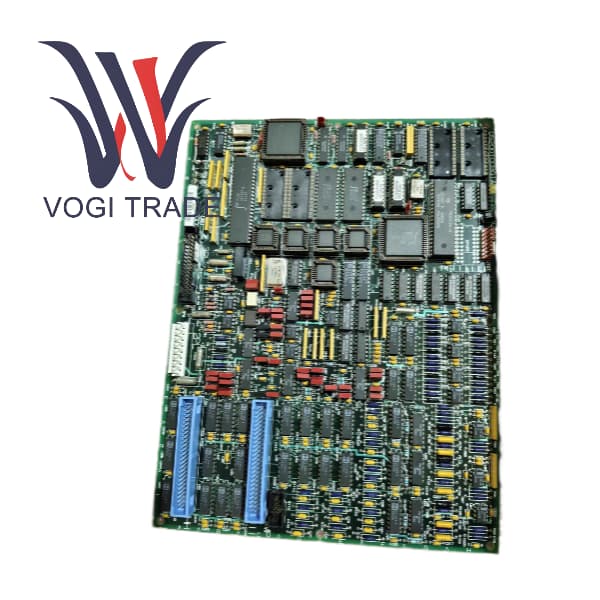

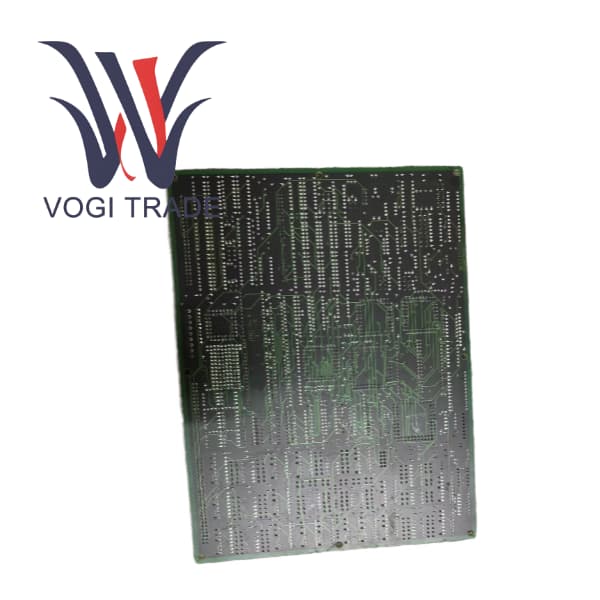

غي DS200TCCBG1ALC

نظرة عامة على المنتج

GE DS200TCCBG1ALC عبارة عن لوحة إدخال/إخراج تناظرية عالمية صممتها شركة General Electric لنظام التحكم في توربينات الغاز SPEEDTRONIC Mark V LM والذي تم تثبيته في الموضع 3 من قلب التحكم. وتتمثل الوظيفة الرئيسية لهذه اللوحة في معالجة الإشارات التناظرية المختلفة من الميدان وتحويلها إلى معلومات رقمية يمكن لنظام التحكم فهمها ومعالجتها. وفي الوقت نفسه، يمكنه أيضًا تحويل تعليمات التحكم إلى إشارات تناظرية وإخراجها إلى المشغل. تعمل اللوحة كجسر حاسم يربط العالم المادي بنظام التحكم الرقمي.

استخدم سيناريو الحالة

حارس التشغيل المستقر لمحطات الطاقة

في محطة توليد الطاقة ذات الدورة المركبة من فئة 9F، تعمل توربينة الغاز GE 7FA بكامل طاقتها. تعمل بطاقة اللوحة DS200TCCB كحارس لا يعرف الكلل، حيث تقوم بواجباتها في جميع الأوقات.

تتم مراقبة درجة الحرارة من خلال 14 قناة RTD، مع مراقبة النقاط الرئيسية بشكل مستمر مثل درجة حرارة عادم التوربين ودرجات حرارة المحامل. يتم التقاط أي ارتفاع غير طبيعي في درجة الحرارة على الفور ويطلق إنذارات أو حماية من تقليل الحمل.

يتم حماية معلمات الطاقة من خلال استقبال إشارات من PT وCT، وحساب خرج الطاقة النشط والمتفاعل للمولد في الوقت الفعلي. لا يتم عرض هذه البيانات على شاشة المشغل فحسب، بل تعمل أيضًا كإشارات تغذية راجعة أساسية للتحكم في حمل التوربين ومزامنة الشبكة.

وترتبط أيضًا الأنظمة المساعدة، التي تستشعر أجهزة إرسال الضغط والمستوى المتعددة في المصنع، بـ TCCB. على سبيل المثال، إذا انخفضت إشارة ضغط زيت التشحيم إلى ما دون عتبة الأمان، فسوف يقوم TCCB بالإبلاغ على الفور عن هذه المعلومات وتشغيل إجراء إيقاف الطوارئ لمنع تلف محامل التوربينات باهظة الثمن بسبب نقص الزيت.

بفضل بطاقة لوحة الإدخال/الإخراج الموثوقة والدقيقة مثل DS200TCCBG1ALC، يمكن لنظام التحكم Mark V LM المعقد إجراء مراقبة وحماية شاملة للتوربين، مما يضمن التشغيل الآمن والفعال والمستقر لمحطة الطاقة.

المشاكل التي واجهتها أثناء الاستخدام

تدخل الإشارة

في محطات الطاقة ذات البيئات الكهرومغناطيسية المعقدة، تكون الإشارات التناظرية عرضة للتداخل، مما يؤدي إلى انحراف أو قفزات في القراءات. التدريع الجيد والتأريض أمر بالغ الأهمية.

أخطاء التكوين

إذا تم تحديد رقم مقياس غير صحيح لقناة RTD في مكون الإدخال/الإخراج، فسيتسبب ذلك في انحراف كبير في قراءات درجة الحرارة.

إعدادات وصلة اللوحة الطرفية

يوجد على اللوحة الطرفية TBCB أجهزة وصل لضبط نطاق إشارات مللي أمبير. إذا كانت إعدادات وصلة المرور لا تتطابق مع إخراج جهاز الإرسال الموجود في الموقع، فلن تتم قراءة الإشارة بشكل صحيح.

فشل بطاقة المجلس

على الرغم من أن التصميم قوي، إلا أنه عند العمل في بيئات ذات درجة حرارة عالية ورطوبة عالية لفترة طويلة، قد تظل المكونات الموجودة على اللوحة قديمة أو تفشل، مما يظهر كقراءات قناة غير طبيعية، وانقطاع اتصال بطاقة اللوحة، وما إلى ذلك.

الاستبدال والتوافق

الاستبدال الرسمي

البديل الأكثر أمانًا هو استخدام لوحة جديدة من نفس الطراز DS200TCCB. قد تقوم شركة GE بإصدار نسخة مراجعة للأجهزة مع لاحقات مثل G1 وALC وما إلى ذلك. طالما أن النموذج الرئيسي هو نفسه، فعادةً ما تكون متوافقة.

الاستبدال الوظيفي

في الأنظمة غير Mark V أو مشاريع التجديد، يمكنك التفكير في استخدام وحدة إدخال/إخراج عالمية تابعة لجهة خارجية لتحقيق وظائف مماثلة. ومع ذلك، فإن هذا يتطلب إعادة تصميم منطق التحكم في الأسلاك والكتابة، وهو أمر يتطلب عمالة كثيفة للغاية. وعادةً ما يتم أخذ ذلك في الاعتبار فقط عند ترقية النظام بأكمله.
