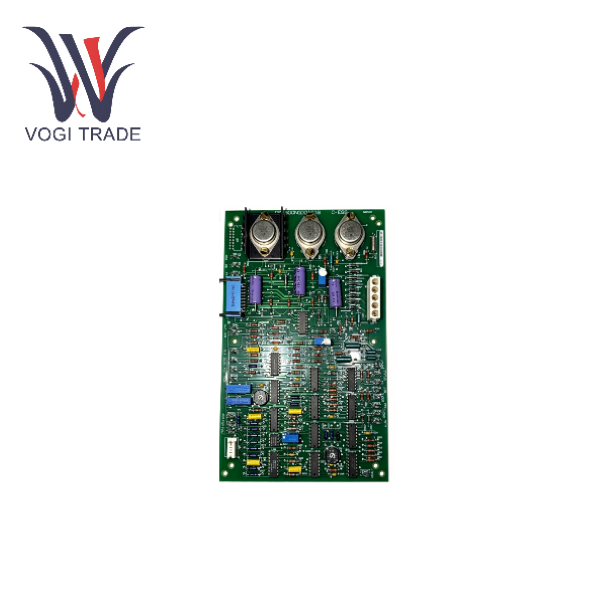

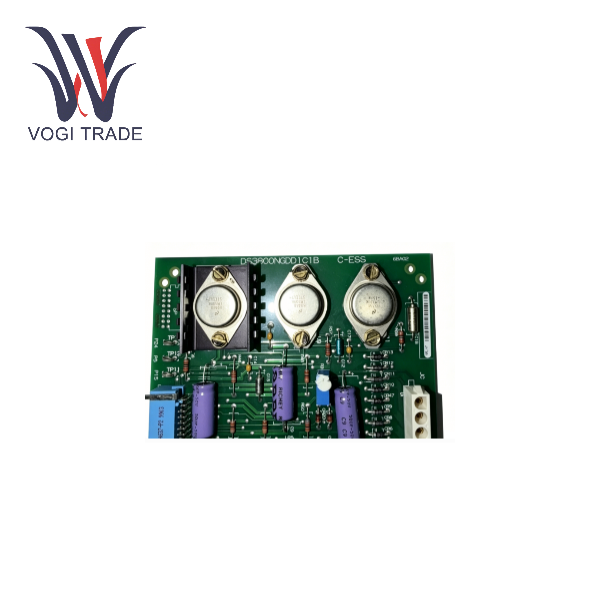

العلامة التجارية: جي ايالوصف: DS3800NGDD1C1Bالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 3مصطلح الدفع: تي / تيميناء الشحن: شيامنDS3800NGDD1C1B عبارة عن لوحة دوائر عالية الأداء تنتجها شركة General Electric (GE)، وتدمج وظائف معالجة الإشارات الرقمية. ويتميز بقدرات معالجة البيانات عالية السرعة ومجموعة غنية من واجهات الإدخال/الإخراج، ويستخدم على نطاق واسع في السيناريوهات المعقدة مثل التحكم في الأتمتة الصناعية، ومراقبة نظام الطاقة، وتوربينات الغاز.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
DS3800NGDD1C1B |
| رقم الطلب |
DS3800NGDD1C1B |
| كتالوج |
مارك الرابع |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
7326909000 |
| البعد |
178 × 330 × 160 ملم |
| وزن |
0.8 كجم |
نظرة عامة على المنتج
إن GE DS3800NGDD1C1B عبارة عن وحدة واجهة اتصال I/O رقمية عالية الأداء تم تطويرها بواسطة General Electric (GE) وGE Fanuc، وهي تنتمي إلى نظام التحكم في محرك سيرفو سلسلة DS3800. تلعب هذه الوحدة دورًا أساسيًا باعتبارها "جسرًا رقميًا" في سلسلة الأتمتة الصناعية، وهي مسؤولة بشكل خاص عن تحويل التعليمات وتعليقات الحالة بين الإشارات الرقمية PLC ومحركات المؤازرة. باعتباره أحد مكونات سلسلة Mark IV، فإن DS3800NGDD1C1B، مع تصميم الدائرة المستقر وقدرته على مقاومة التداخل، يُستخدم على نطاق واسع في السيناريوهات الحرجة مثل التحكم في توربينات الغاز، ومحرك الضاغط، والإغلاق التعشيقي في حالات الطوارئ. وهو حاليًا حل الاتصالات الرقمية الرئيسي لسلسلة DS3800
مبدأ العمل
مبدأ العمل وتدفق معالجة الإشارات لبوابة اتصالات الإدخال / الإخراج الرقمية: اتجاه الإدخال (PLC → برنامج التشغيل): تستقبل الوحدة إشارات تعليمات رقمية بجهد 24 فولت من ناقل لوحة الكترونية معززة PLC → تقوم دائرة الإدخال بإجراء العزل الكهربائي وتحويل المستوى → يقوم المعالج الدقيق بتوزيع التعليمات (زمن الاستجابة <1 مللي ثانية) → تقوم دائرة الإخراج بتشغيلها وإرسالها إلى اتجاه الإخراج لبرنامج التشغيل المؤازر (برنامج التشغيل → PLC): اجمع إشارات الحالة (رموز الخطأ، حالة التشغيل، وما إلى ذلك) للسائق المؤازر → معالجتها في دائرة حماية العزل → تشفيرها وإرسالها مرة أخرى إلى نظام التحكم PLC لتشكيل تحكم في حلقة مغلقة. الميزات التقنية الأساسية: تقنية العزل الثلاثي: يتم عزل قناة الإدخال وقناة الإخراج وإمدادات الطاقة كهربائيًا عن بعضها البعض، مع قدرة قوية ضد التداخل واستجابة عالية السرعة. وقت استجابة أقل من 1 مللي ثانية يلبي متطلبات الوقت الحقيقي للتحكم المؤازر. دعم البنية المتكررة: وحدة NGDD اختيارية متكررة للتبديل السلس، وتعزيز موثوقية النظام.
مبدأ عمل بطاقة كشف التأريض في الموقع: آلية الكشف: تقوم الوحدة بشكل مستمر بمراقبة المعاوقة الأرضية ومعلمات تيار التسرب في الدائرة الموجودة في الموقع. مرحلة المراقبة: من خلال دائرة الكشف المدمجة، يتم قياس المعلمات الكهربائية بشكل مستمر بين الدائرة الموجودة في الموقع والأرض. مرحلة الحكم: عند اكتشاف تيار تسرب غير طبيعي أو انخفاض المعاوقة (يشير إلى خطأ أرضي)، يدخل المنطق الداخلي للوحدة على الفور إلى مرحلة الاستجابة لتأكيد الخطأ: بعد تأكيد الخطأ، يقوم في نفس الوقت بتشغيل مؤشر LED المحلي، ويدفع جهاز الإنذار الخارجي، ويبلغ نظام التحكم الرئيسي لحماية العزل: يساعد نظام التحكم في تحديد موقع الدائرة المعيبة وعزلها بسرعة لمنع انتشار الخطأ.
ميزات النشر: باعتبارها وحدة قابلة للاستبدال الميداني (FRU)، فهي تدعم الاستبدال السريع وتقلل من وقت التوقف عن العمل. إنه يتوافق مع المواصفات القياسية المثبتة على الحامل لنظام Mark IV Speedtronic وهو عبارة عن ميزة التوصيل والتشغيل
حالة التطبيق
في نظام التحكم في محرك سيرفو DS3800، يكون DS3800NGDD1C1B مسؤولاً عن تحويل الإشارة الرقمية والاتصال بين PLC ومحرك سيرفو. تشمل التطبيقات النموذجية ما يلي:
محطات توليد الطاقة بالغاز/البخار: التحكم المؤازر بصمام الوقود، والتحكم الرقمي في دوارات توجيه المدخل (IGV)، والتحكم في التشغيل/الإيقاف لصمامات البخار الرئيسية للتوربينات البخارية.
محطات توليد الطاقة ذات الدورة المركبة: وحدات الإدخال/الإخراج الرقمية لمحركات التردد المتغير لمضخات مياه التغذية (VFDs)، والتحكم الرقمي في صمامات الضاغط المضادة للارتفاع المفاجئ.
البتروكيماويات: التحكم المؤازر للضواغط كبيرة الحجم، والتشابك الرقمي لصمامات الإغلاق في حالات الطوارئ (ESD).
محركات الأقراص الصناعية: التحكم في تشغيل/إيقاف محرك سيرفو، والاتجاه، ووظائف التمكين؛ التواصل الرقمي لمحركات التردد المتغير.
تعدين الحديد والصلب: التحكم الآلي في عمليات صناعة الصلب وصناعة الحديد والدرفلة.
أدوات آلة CNC: الإدخال/الإخراج الرقمي لمحاور مؤازرة GE Fanuc والمغزل يتيحان التحكم.
الروبوتات: توزيع الإشارات الرقمية للحركة المنسقة متعددة المحاور، وتشابك بوابة الأمان.
في نظام التحكم التوربيني GE Mark IV Speedtronic، يقوم DS3800NGDD1C1B بمراقبة الأخطاء الأرضية بشكل مستمر في أنظمة الإثارة والتوزيع لمنع التداخل الكهربائي وتلف المعدات. محطة توليد الطاقة بتوربينات الغاز: تراقب حالة العزل لدائرة إثارة المولد إلى الأرض، وتكتشف الأخطاء الأرضية على الفور وتطلق الإنذارات. محطة توليد الطاقة التوربينية البخارية: حماية الدوائر الكهربائية الرئيسية لمنع عمليات الإغلاق غير المخطط لها وتلف المعدات الناجم عن الأعطال الأرضية. محطة توليد الطاقة ذات الدورة المركبة: قم بإجراء مراقبة السلامة الأرضية على الدوائر الموجودة في الموقع لمجموعة المولدات التوربينية بأكملها. نظام التوربينات الصناعية: التأكد من السلامة الكهربائية لمعدات تشغيل التوربينات مثل الضواغط والمضخات.
