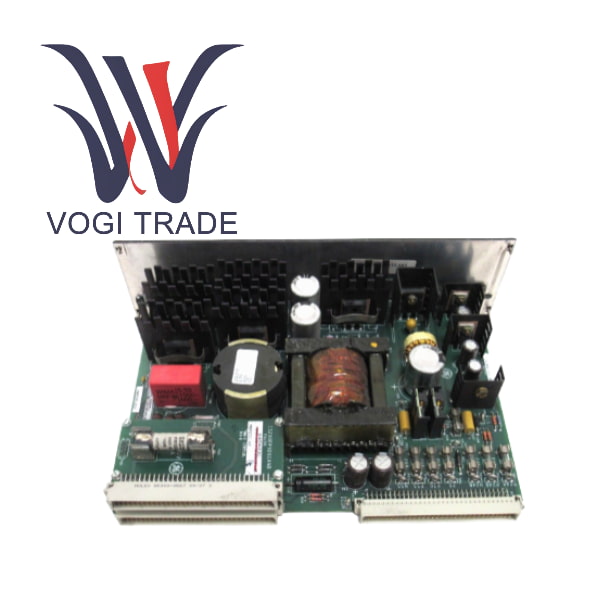

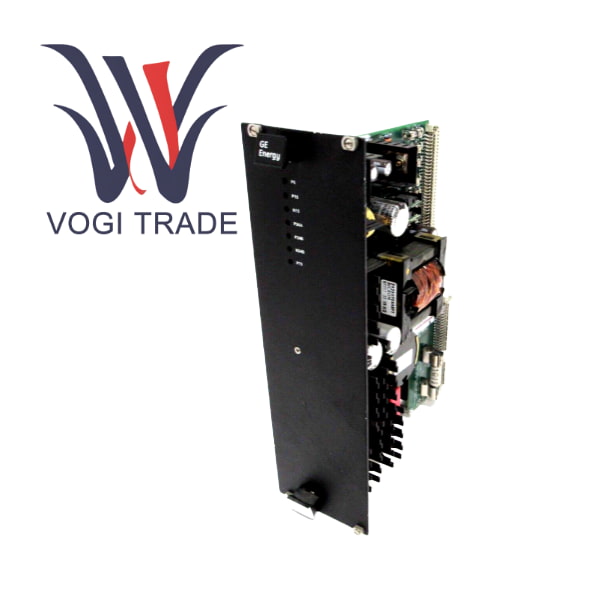

جي إي IS200EPSMG2AED

GE IS200EPSMG2AED عبارة عن وحدة مخصصة لمراقبة الشبكة وتشخيصها صممتها شركة General Electric لتوربيناتها المتقدمة Mark VIe وMark VIeS وأنظمة التحكم في العمليات. اسمها الرسمي هو "مراقبة حالة حزمة Ethernet". هذه الوحدة ليست معالجة بيانات تقليدية أو وحدة إدخال/إخراج؛ بدلاً من ذلك، كحارس مهم لصحة الشبكة في بنية الإدخال/الإخراج الموزعة بالكامل من Mark VIe. تتمثل الوظيفة الأساسية لـ IS200EPSMG2AED في المراقبة المستمرة والمستقلة لحالة روابط اتصال Ethernet بين جميع وحدات معالج الإدخال/الإخراج ووحدات التحكم داخل حزمة الإدخال/الإخراج المحلية. من خلال الكشف في الوقت الحقيقي عن إشارة نبضات القلب أو نشاط حزمة البيانات لكل وحدة إدخال/إخراج، يمكن لـ EPSM تحديد المشكلات فورًا عند فشل الاتصال وإصدار إشارة إنذار على مستوى الأجهزة من خلال جهات اتصال إخراج التتابع الخاصة به. يمكن توصيل هذه الإشارة مباشرة بنظام الإنذار الرئيسي أو وحدة تحكم ذات مستوى أعلى، مما يضمن أنه حتى لو كان برنامج المستوى الأعلى غير فعال تمامًا، يمكن للوحدة إخطار المشغل على الفور بحدوث انقطاع خطير في الاتصال في حزمة الإدخال/الإخراج، وبالتالي ضمان التوافر العالي وخصائص السلامة من الأخطاء في النظام.

تحديثات المنتج والتطوير التكنولوجي

في الأيام الأولى، اعتمدت أنظمة DCS/PLC بشكل كبير على تشخيصات البرامج. بمجرد فشل وحدة التحكم، أصبحت "عيون" النظام بأكمله عمياء.

قدمت حقبة Mark VIe لوحة EPSM، والتي كانت قفزة كبيرة في الفلسفة الهندسية وجسدت مفهوم السلامة المتمثل في "الأجهزة كنسخة احتياطية". كان هذا التصميم ناجحًا للغاية طوال دورة حياة نظام Mark VIe بأكملها.

الحالية والمستقبلية

وتستمر الوظائف الأساسية لـ EPSM في نظام Mark VIeS، بل وربما يتم تعزيزها.

في الإصدارات المستقبلية، قد يتم دمج الوظيفة مع الحفاظ على استقلالية الأجهزة، وإضافة واجهة Ethernet بسيطة لإبلاغ النظام العلوي بمعلومات تشخيصية أكثر تفصيلاً، ولكن وظيفة إنذار الاتصال الجاف الأساسية الخاصة بها ستكون موجودة دائمًا باعتبارها وسيلة النسخ الاحتياطي الأكثر موثوقية.

باعتبارها شاشة أجهزة خالصة، فإن EPSM نفسها لا تواجه أي مخاطر تتعلق بالأمن السيبراني تقريبًا، وهي ميزة كبيرة في بيئة التكنولوجيا التشغيلية اليوم.

دليل التثبيت

تحديد حزم الإدخال/الإخراج المحلية الرئيسية التي تتطلب لوحات EPSM. عادة، يجب تثبيت جميع حزم الإدخال/الإخراج المستخدمة لحماية السلامة ودوائر التحكم الرئيسية.

أدخل IS200EPSMG2AED في أي فتحة إدخال/إخراج متاحة لحزمة الإدخال/الإخراج المحلية.

إصلاحه بشكل آمن مع مسامير.

قم بتوصيل أسلاك إخراج الإنذار بالطرف المشترك للوحة EPSM، لتوصيل مصدر الطاقة لنظام الإنذار الرئيسي بالمصنع.

قم بتوصيل سلك إدخال الإنذار بجهة الاتصال المغلقة عادةً بلوحة EPSM.

لاحظ أن الأسلاك يجب أن تكون ثابتة ومميزة بوضوح.

التشغيل والتحقق

قم بتشغيل حزمة الإدخال/الإخراج.

تحقق من الحالة الطبيعية من خلال ملاحظة أن مؤشر LED الأخضر OK الخاص بلوحة EPSM يجب أن يكون مضاءً باستمرار، ويجب أن ينطفئ مؤشر LED الأحمر FAULT. في هذا الوقت، قم بقياس جهة اتصال NC بمقياس متعدد، ويجب أن يكون مفتوحًا.

اختبار محاكاة الأخطاء في ظل الظروف التي يُسمح فيها بالسلامة، يمكنك إزالة أي وحدة إدخال/إخراج من حزمة الإدخال/الإخراج.

النتيجة المتوقعة يجب أن يضيء مؤشر LED الخاص بالخطأ الأحمر الخاص بلوحة EPSM على الفور، ويجب أن يتم إغلاق جهة الاتصال NC، مما يؤدي إلى إطلاق الإنذار المقابل على لوحة الإنذار الرئيسية.

اختبار الاسترداد أدخل الوحدة التي تمت إزالتها مرة أخرى في النظام، ومن المفترض أن يعود النظام إلى وضعه الطبيعي. يجب إعادة ضبط المنبه.
