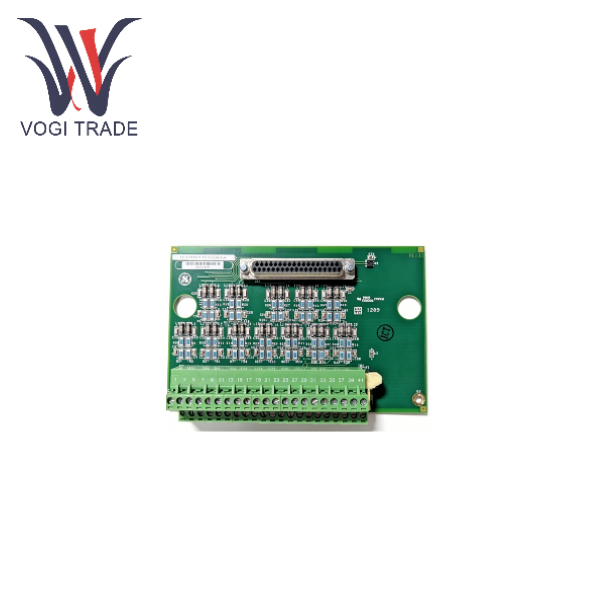

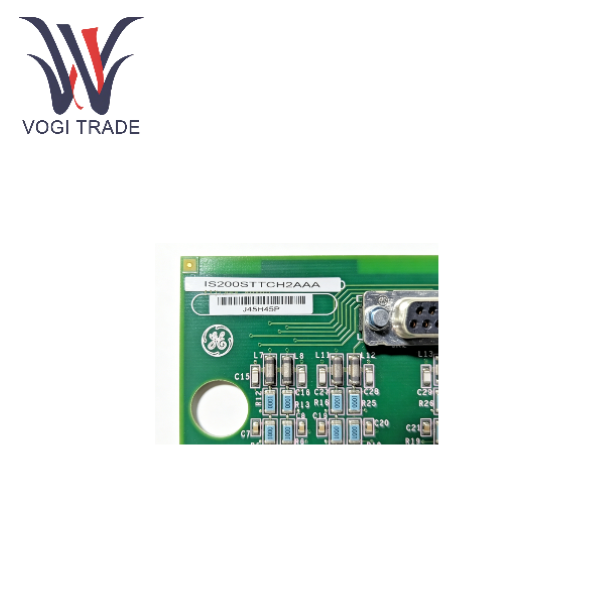

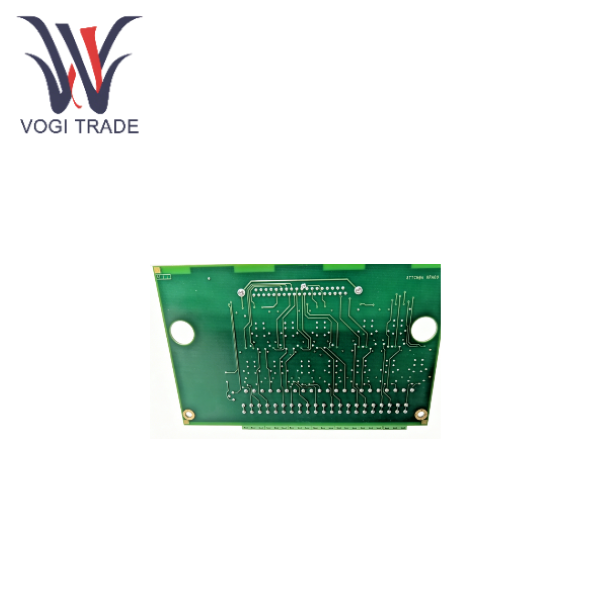

غي IS200STTCH2AAA

نظرة عامة على المنتج

GE IS200STTCH1AAA عبارة عن لوحة طرفية إدخال مزدوجة حرارية بسيطة صممتها شركة جنرال إلكتريك لنظام التحكم في توربينات الغاز / البخار Mark VIe. في بنية نظام التحكم الموزع Mark VIe، ينتمي IS200STTCH1AAA إلى مكون الأجهزة على مستوى الإدخال/الإخراج الأساسي. وتتمثل المسؤولية الأساسية في العمل كجسر واجهة مادي بين أجهزة استشعار درجة الحرارة المزدوجة الحرارية في الموقع (مثل النوع K، والنوع J، والنوع E، وما إلى ذلك) ومعالجات نظام التحكم، مثل وحدات التحكم PCAA أو TMR. على عكس اللوحات الطرفية TBTC التي تدعم تكرار الوحدات الثلاثية، تم تصميم STTC خصيصًا لحلقات التحكم أحادية القناة أو غير الزائدة وتستخدم عادةً في نقاط المراقبة المساعدة ذات متطلبات الموثوقية المنخفضة نسبيًا أو في أنظمة التحكم البسيطة الحساسة للتكلفة.

ميزات المنتج

بنية أحادية القناة (Simplex)

جوهر تصميم IS200STTCH2AAA STTC هو الحصول على البيانات أحادية القناة. وهو لا يدعم آلية تصويت الإشارات ثلاثية القنوات التي يتطلبها نظام TMR، ولكنه ينقل إشارات درجة الحرارة المجمعة مباشرة إلى معالج واحد للمعالجة.

تقنية تعويض النهاية الباردة

يتطلب القياس المزدوج الحراري درجة حرارة نهائية مرجعية (النهاية الباردة). يتم استخدام مستشعر درجة الحرارة عالي الدقة الموجود على اللوحة STTC لمراقبة درجة الحرارة المحيطة في الكتل الطرفية في الوقت الفعلي ونقل البيانات إلى المعالج للحصول على تعويض رياضي لضمان دقة قياس درجة الحرارة.

كشف الدائرة المفتوحة وسلامة الأخطاء

توفر الدائرة الموجودة على اللوحة تيارًا متحيزًا صغيرًا. عندما تنكسر المزدوجات الحرارية، تكتشف الدائرة جهدًا غير طبيعي. سيقوم المعالج بإطلاق إنذار (مثل "المزدوجة الحرارية غير الصحية") وتعيين الإخراج إلى حالة آمنة من الفشل (عادةً قيمة سلبية كاملة النطاق أو قيمة إنذار محددة) لمنع نظام التحكم من سوء الحكم.

تصميم مضاد للتدخل

تتميز اللوحات الطرفية عادةً بدوائر ترشيح لمنع التداخل الكهرومغناطيسي في الموقع (EMI) وتداخل الترددات الراديوية (RFI)، مما يضمن إمكانية قراءة الإشارات الضعيفة على مستوى الميليفولت (mV) بدقة. التعرف الإلكتروني على الهوية: لوحة الاسم الإلكترونية الموجودة على اللوحة (شريحة الهوية). عند تشغيله، سيقوم المعالج تلقائيًا بقراءة هذا المعرف لتأكيد إصدار الجهاز والرقم التسلسلي وحالة الاتصال، مما يمنع أخطاء تكوين الأجهزة.

المقارنة مع المنتجات المماثلة

مقارنة نفس النوع من المنتجات في نظام GE Mark VIe، والمنتجات التي لها وظائف مشابهة لـ IS200STTCH2AAA (STTC) ولكن سيناريوهات التطبيق المختلفة تتضمن بشكل أساسي

اختلافات TBTC (لوحة طرفية الإدخال الحرارية TMR)، تم تصميم TBTC لأنظمة TMR (تكرار الوحدة الثلاثية). يحتوي على ثلاث مجموعات من الكتل الطرفية (JR، JS، JT)، والتي ترتبط على التوالي بثلاثة معالجات إدخال/إخراج مستقلة. يعمل النظام على تعزيز الأمان من خلال إجراء "الاختيار المتوسط" أو "التصويت" على الإشارات الثلاث. سيناريوهات التطبيق: يتم استخدامه في دوائر الحماية الحرجة مثل مراقبة درجة حرارة غرف احتراق توربينات الغاز (TTXSP1-9، وما إلى ذلك).

PTCC (حزمة الإدخال الحرارية) ، الفرق: يشير PTCC عادةً إلى وحدة الإدخال / الإخراج الكاملة (الحزمة) التي تتضمن المعالج واللوحة الطرفية، بينما تشير STTC عادةً إلى جزء اللوحة الطرفية (اللوحة) فقط. سيناريو التطبيق: PTCC هو موقع إدخال/إخراج مستقل، بينما يجب أن تعتمد STTC على البطاقات الرئيسية مثل PCAA للعمل.

ملخص، STTC مناسب لمراقبة درجة الحرارة غير الحرجة والإضافية (مثل درجة حرارة الزيت المرتد، ودرجة حرارة البخار المساعدة، وما إلى ذلك)، في حين أن TBTC مناسب لمراقبة الاحتراق الأساسي

دليل التثبيت

ملحوظة: يرجى العمل في بيئة انقطاع التيار الكهربائي أو بيئة مضادة للكهرباء الساكنة.

الاستعدادات

تأكد من أن درجة الحرارة والرطوبة داخل خزانة التحكم تلبي المتطلبات، والتي تتراوح من -30 درجة مئوية إلى 65 درجة مئوية.

تحقق مما إذا كان هناك أي ضرر مادي لمظهر لوحة طرفية STTC.

التركيب الميكانيكي

تركيب سكة DIN: تم تصميم IS200STTCH2AAA عادةً ليتم تثبيتها على سكة DIN قياسية مقاس 35 مم. أدخل المشبك العلوي لبطاقة اللوحة في حاجز التوجيه، واضغط لأسفل على الجزء السفلي من بطاقة اللوحة. عندما تسمع "نقرة"، فهذا يشير إلى أنه مقفل.

تثبيت المسمار: قد تتطلب بعض الإصدارات استخدام براغي M3 للتثبيت على اللوحة الخلفية من خلال الفتحات الموجودة على اللوحة.

التوصيل الكهربائي:

أسلاك الإشارة: استخدم أسلاكًا ملتوية محمية لتوصيل المزدوجة الحرارية. انتبه إلى الأقطاب الإيجابية والسلبية. عادة، يشير اللون الأحمر إلى السلبية، ولكن يجب الإشارة إلى القطبية المحددة للمزدوجة الحرارية. يجب أن يتوافق طول التجريد مع متطلبات Euroblock، حوالي 6-8 مم.

التأريض التدريع: قم بتوصيل طبقة التدريع بكتلة طرفية التأريض JGPA المجاورة لضمان التأريض أحادي الطرف لتجنب تداخل الحلقة الأرضية.

وصلة المرور الباردة: تحقق مما إذا كان هناك وصلة اختيار CJ (Cold Junction) على اللوحة. عادةً ما يتم تعيينه افتراضيًا على التعويض الداخلي (الداخلي).

قم بتوصيل المعالج: استخدم الكابل المسطح المسطح المرفق أو الكابل ذو 68 سنًا لتوصيل الواجهة الموجودة في الجزء الخلفي من IS200STTCH2AAA بالواجهة المقابلة لوحدة PCAA (مثل P1/P2).

التشغيل والتصحيح: استعادة مصدر طاقة النظام. لاحظ ما إذا كانت أضواء مؤشر PWR (الطاقة) وLINK (الاتصال) الموجودة على وحدة PCAA تعمل بشكل صحيح. تم فحص الجهاز باستخدام برنامج GE ToolboxST للتأكد من تحديد STTC بشكل صحيح وعدم وجود إنذار "عدم تطابق اللوحة". إذا لزم الأمر، يرجى إجراء معايرة تعويض النهاية الباردة.

توصيات المنتجات ذات الصلة

IS200PCAAH1A الوحدة التناظرية الأساسية

الشريك الأساسي لشركة STTC، والمسؤول عن معالجة الإشارات المرسلة من قبل شركة STTC.

IS200JGPAH1A لوحة الأرض والطاقة

يتم تركيبه عادةً بجانب STTC، وهو يوفر أطراف تأريض بطبقة حماية وتوزيع طاقة ميدانية 24VDC.

IS200TBTC TMR مجلس الحرارية

إذا تمت ترقية التطبيق إلى مراقبة المسار الحرج، فمن المستحسن الترقية إلى هذا النموذج.

IS200PAICH1A حزمة الإدخال/الإخراج التناظرية

إذا كانت الإشارة في الموقع بحاجة إلى تحويلها إلى 4-20 مللي أمبير قبل توصيلها بالنظام، فيمكن اختيار هذه البطاقة التناظرية العالمية.
