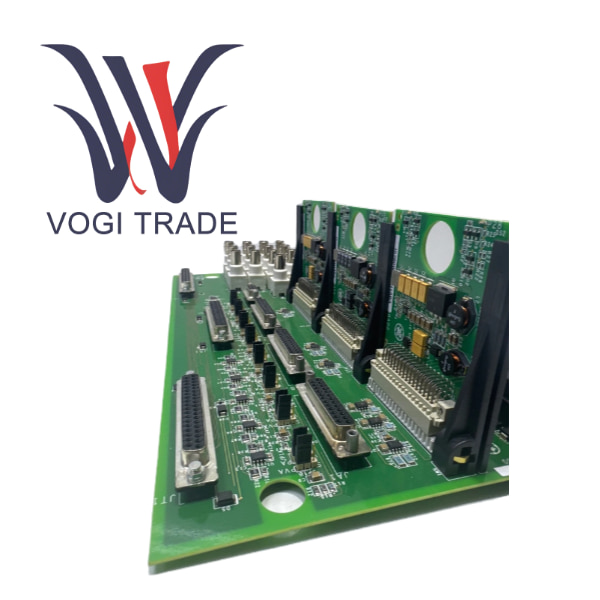

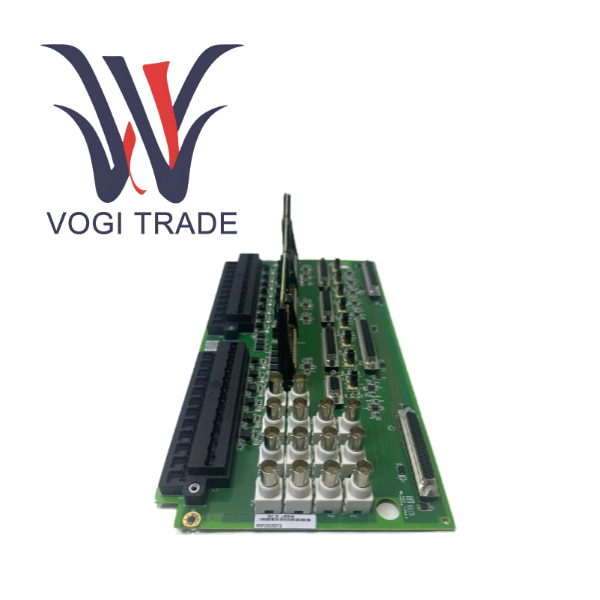

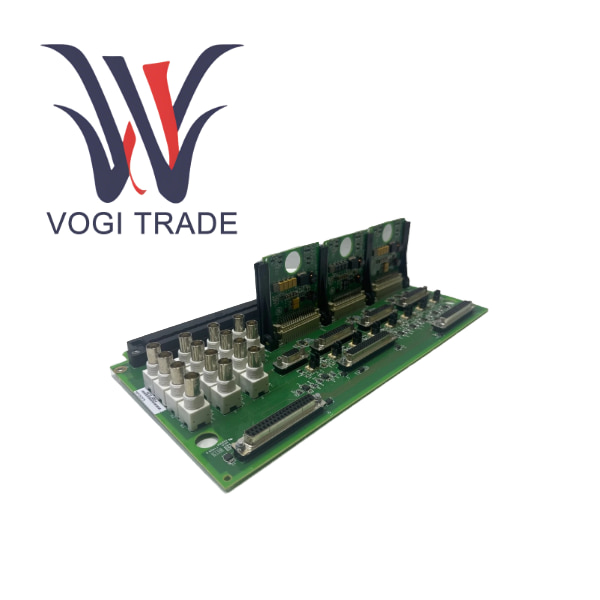

غي IS200TVBAH2AAA

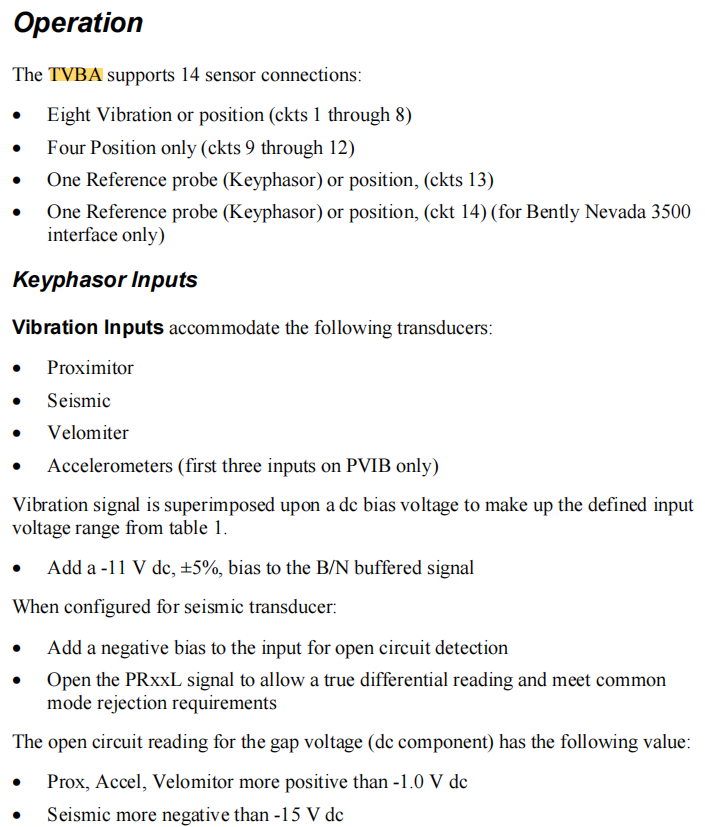

نظرة عامة على المنتج

GE IS200TVBAH2AAA عبارة عن وحدة معالج إدخال/إخراج مخصصة وعالية الأداء صممتها شركة General Electric لتوربينات Mark VIe وMark VIeS المتقدمة وأنظمة التحكم في العمليات. الاسم الرسمي هو "واجهة الاهتزاز التوربيني ومضخم المخزن المؤقت". باعتبارها أحد المكونات الأساسية لبنية الإدخال/الإخراج الموزعة Mark VIe، فإن بطاقة TVBA ليست مجرد لوحة تحويل إشارة بسيطة؛ بل هي وحدة معالجة أمامية ذكية.

مواصفات المنتج والمعلمات

المواصفات الرئيسية لـ IS200TVBAH2AAA هي كما يلي

سلسلة المنتجات                نظام الإدخال/الإخراج GE Mark VIe / Mark VIeS

نوع الوحدة                  بطاقة واجهة مضخم الصوت والاهتزاز التوربيني

الموديل                          IS200TVBAH2AAA

مراجعة الأجهزة          H2A

عدد قنوات الإدخال       4 قنوات إدخال مستقلة لمكبر الصوت المؤقت

نوع إشارة الإدخال           -24 فولت تيار مستمر مخرج مؤقت

نطاق جهد الإدخال      -23.5 فولت إلى -1.0 فولت تيار مستمر

محول A/D             محول ADC مستقل 16 بت لكل قناة، مما يضمن دقة ودقة عالية

معدل أخذ العينات               ما يصل إلى 10 كيلو هرتز لكل قناة، وهو ما يكفي لالتقاط أحداث الاهتزاز عالية التردد

عزل الإشارة              عزل كهربائي بين القنوات وبين القنوات والأرض لمنع تداخل الحلقة الأرضية، مما يحسن مقاومة ضوضاء النظام

مواصفات الطاقة والمخرجات

قوة إثارة المستشعر          توفر -24 فولت تيار مستمر ± 1% طاقة إثارة لكل مضخم أولي متصل

تيار الطاقة                     يمكن لكل قناة توفير تيار بحد أقصى 30 مللي أمبير

مراقبة الحالة                   تراقب باستمرار تيار طاقة المضخم الأولي وجهد الخرج لكل قناة لاكتشاف الدوائر المفتوحة أو الدوائر القصيرة أو أعطال المضخم الأولي

الاتصالات والمعالجة

واجهة الاتصال        متصلة بوحدة التحكم عبر لوحة الكترونية معززة للإدخال/الإخراج، باستخدام إيثرنت عالي السرعة لتبادل البيانات

المعالجة على متن الطائرة              معالج دقيق مدمج، يقوم بإجراء فحوصات ذاتية، وتكييف الإشارة، وتغليف البيانات، وما إلى ذلك، وتحميل قيم الجهد الخام وحالة التشخيص إلى وحدة التحكم. ملاحظة                لا يقوم TVBA نفسه بإجراء حسابات FFT أو حسابات التنبيه؛ يتم تنفيذ هذه بواسطة وحدة التحكم

المادية والبيئية

طريقة التثبيت                 تم تثبيتها في حزمة الإدخال/الإخراج المحلية Mark VIe، والتي تشغل فتحة إدخال/إخراج قياسية. المصابيح

مؤشر LED باللون الأخضر موافق                      يشير التشغيل المستمر إلى أن الوحدة تعمل بشكل طبيعي

خطأ LED باللون الأحمر                      يشير التشغيل المستمر إلى أن الوحدة قد اكتشفت خطأً داخليًا أو انقطاعًا في الاتصال

4 مصابيح LED صفراء CH1-CH4          تشير إلى حالة كل قناة على التوالي

درجة حرارة التشغيل           -25 درجة مئوية إلى +70 درجة مئوية
