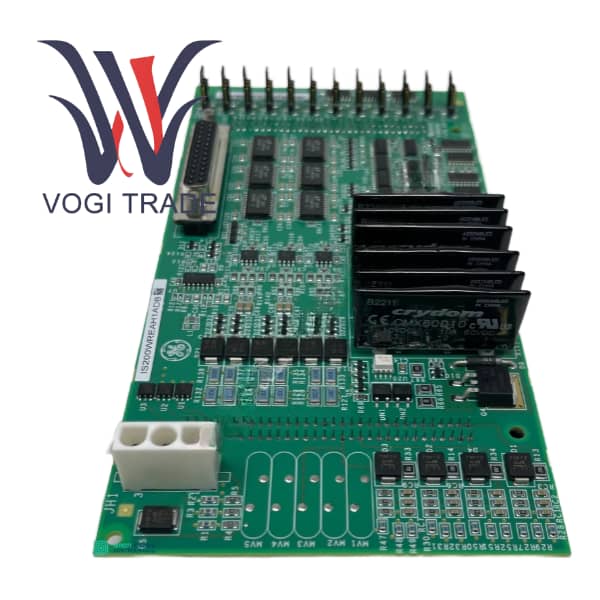

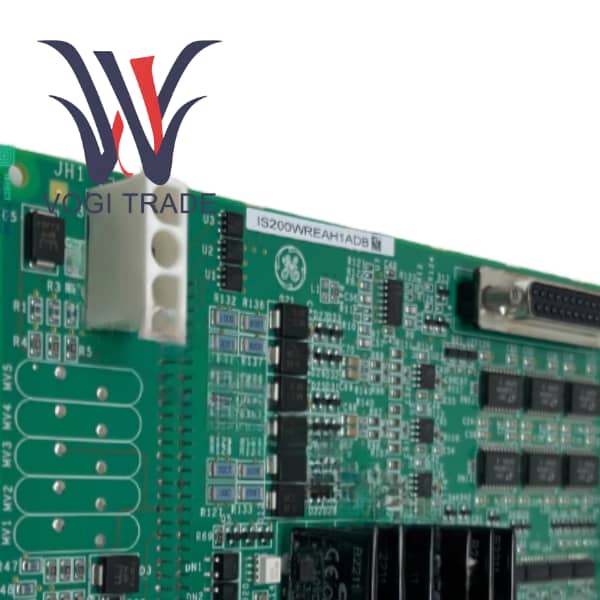

العلامة التجارية: جي ايالوصف: لوحة واجهة رحلة الطوارئ التوربينيةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 7مصطلح الدفع: تي / تيميناء الشحن: شيامنIS200WREAH1ACB عبارة عن لوحة واجهة لرحلة الطوارئ التوربينية تم تصميمها بواسطة GE Energy لنظام التحكم في توربينات الغاز/التوربينات البخارية Mark VIe. هذه بطاقة لوحة فرعية مثبتة في حاوية PPRA. يتم استخدامه عادةً مع لوحة المعالج الرئيسية TREA كبطاقة لوحة شريكة.
نظرة عامة على المنتج
IS200WREAH1ACB عبارة عن لوحة واجهة لرحلة الطوارئ التوربينية صممتها GE Energy لنظام التحكم في التوربينات البخارية الغازية/التوربينات Mark VIe.

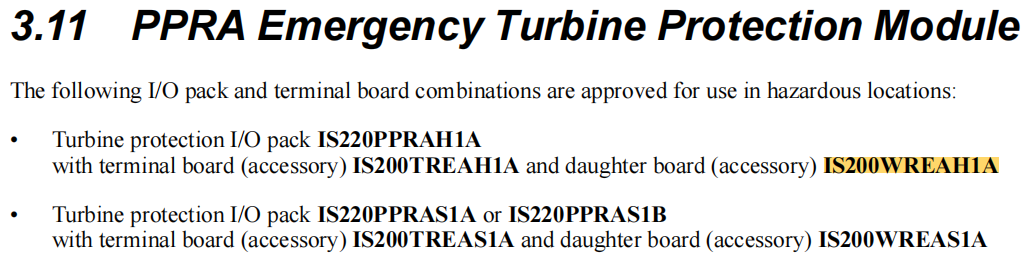

هذه عبارة عن بطاقة لوحة فرعية مثبتة في حاوية PPRA. يتم استخدامه عادةً مع لوحة المعالج الرئيسية TREA كبطاقة لوحة شريكة.
في TMR أو البنية المزدوجة لـ Mark VIe، تكون بطاقة لوحة WREA مسؤولة عن معالجة إشارات الرحلة السلكية من الموقع وقيادة مرحل الرحلة مباشرة لقطع إمدادات الوقود، لتكون بمثابة خط الدفاع الأخير لحماية سلامة الوحدة.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS200WREAH1ACB |
| رقم الطلب |
IS200WREAH1ACB |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
40 سم * 35 سم * 8 سم |
| البعد التعبئة |
42 سم * 37 سم * 10 سم |
| وزن |
1.2 كجم |

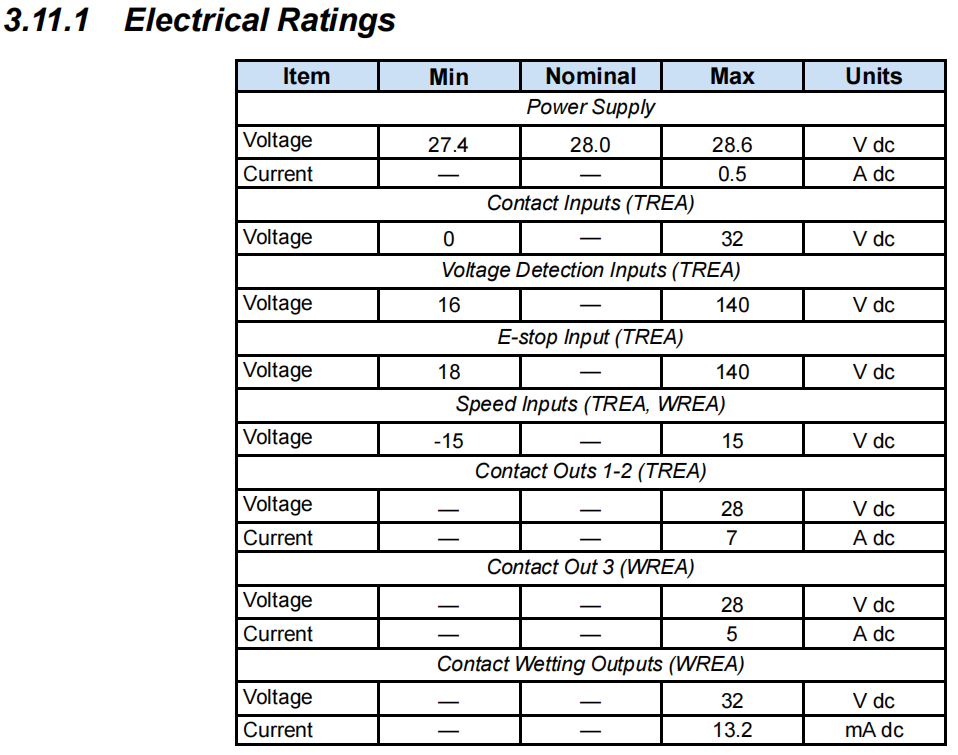

ميزات وظيفة المنتج
تم تصميم بطاقة اللوحة IS200WREAH1ACB خصيصًا لاستقبال إشارات "الاتصال الجاف" أو "الاتصال الرطب" من الموقع. عند اكتشاف إشارة خطيرة، سيتم على الفور قطع مصدر الطاقة عن صمام قطع الوقود وتنفيذ إيقاف الطوارئ.
إنه يستخدم مكونات من الدرجة الصناعية ولديه قدرات مضادة للتداخل الكهرومغناطيسي، مما يضمن التشغيل المستقر في البيئات ذات الاهتزاز التوربيني العالي والضوضاء الكهرومغناطيسية العالية.
تحتوي بطاقة اللوحة عادةً على مؤشرات LED لعرض حالة الطاقة وحالة التشغيل والكشف عن حالة إدخال الرحلة المحددة.
كجزء من وحدة PPRA، يحقق الجمع بين WREA وTREA فصل المعالج والواجهة، مما يسهل الصيانة والاستبدال.
يتبع التصميم مبدأ السلامة من الأخطاء. بمجرد أن تفقد بطاقة اللوحة الطاقة أو تتعطل، فإنها عادةً ما تقوم بتشغيل آلية أمان لمنع حدوث الخطر.
حالة الاستخدام الفعلي
أزمة في محطة توليد الكهرباء ذات الدورة المركبة
في الليل، كان حمل محطة توليد الكهرباء منخفضًا وكانت الوحدات في حالة تروس دوران منخفضة السرعة. فجأة، بسبب خطأ في نظام التشحيم، أظهر مستشعر درجة الحرارة لمحمل التوربين أن درجة الحرارة ارتفعت إلى 120 درجة مئوية خلال 0.5 ثانية. تم تثبيت بطاقة اللوحة IS200WREAH1A في وحدة PPRA بخزانة Mark VIe. يعمل مفتاح درجة الحرارة على إغلاق إشارة الاتصال الجافة وإرسالها إلى قناة الإدخال الخاصة ببطاقة لوحة WREA. قام WREA بتمرير الإشارة إلى معالج TREA. حكم منطق TREA على ذلك على أنه إيقاف تشغيل طارئ وأصدر على الفور أمرًا بإجراء إلى WREA. يعمل المرحل الموجود داخل بطاقة لوحة WREA، مما يؤدي إلى قطع مصدر الطاقة عن الملف الكهرومغناطيسي لصمام قطع الوقود. يتم إيقاف تشغيل الوحدة بأمان خلال ثانيتين، مما يؤدي إلى تجنب حوادث المعدات الكبرى مثل احتراق المحمل وانحناء الدوار.
دليل التثبيت
تحذير! قبل التثبيت، تأكد من إيقاف تشغيل الطاقة أو التأكد من دعم التبديل السريع. عند التثبيت في HazLoc، التزم بلوائح مقاومة الانفجار.
خطوات
ارتداء حزام معصم مضاد للكهرباء الساكنة.
قم بمحاذاة بطاقة اللوحة مع قضبان هيكل PPRA وادفعها للداخل بسلاسة حتى يتم تعشيق الموصلات بالكامل.
أحكم ربط القاذفات على طرفي بطاقة اللوحة لضمان اتصال جيد بين بطاقة اللوحة واللوحة المعززة.
قم بتوصيل خطوط الإشارة الموجودة في الموقع بالكتل الطرفية المقابلة لبطاقة لوحة WREA.
بعد التشغيل، راقب مؤشرات LED الموجودة على بطاقة اللوحة. يجب أن يكون PWR مضاءً بشكل مستمر بالضوء الأخضر، ويجب أن يكون OK مضاءً باللون الأخضر الوامض، ويجب أن يكون TRIP متوقفاً عن التشغيل.
