العلامة التجارية: جي ايالوصف: لوحة معالج الإدخال/الإخراج ذات الفتحة الواحدةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 17مصطلح الدفع: تي / تيميناء الشحن: شيامنIS220PAICH2B عبارة عن لوحة معالج إدخال/إخراج ذات فتحة واحدة تعتمد على بنية CPCI. باعتباره المكون الأساسي لنظام الإدخال/الإخراج الموزع من Mark VIe، فهو مسؤول عن توصيل وحدة التحكم بالأجهزة التناظرية الموجودة في الموقع.
نظرة عامة على المنتج

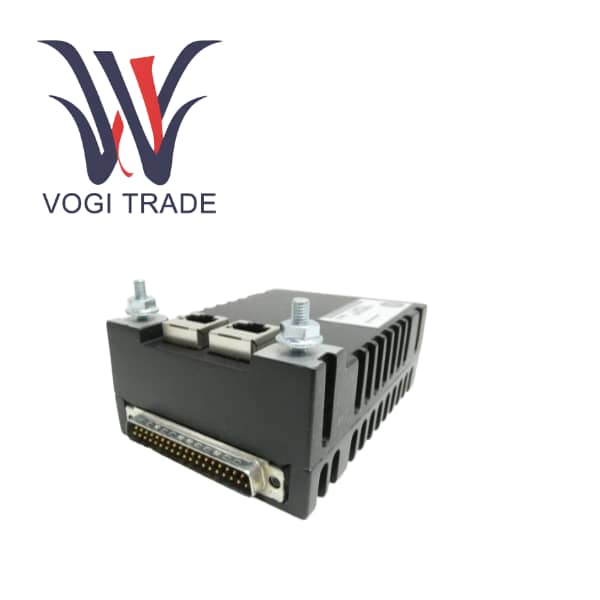

IS220PAICH2B عبارة عن لوحة معالج إدخال/إخراج ذات فتحة واحدة تعتمد على بنية CPCI. باعتباره المكون الأساسي لنظام الإدخال/الإخراج الموزع من Mark VIe، فهو مسؤول عن توصيل وحدة التحكم بالأجهزة التناظرية الموجودة في الموقع.

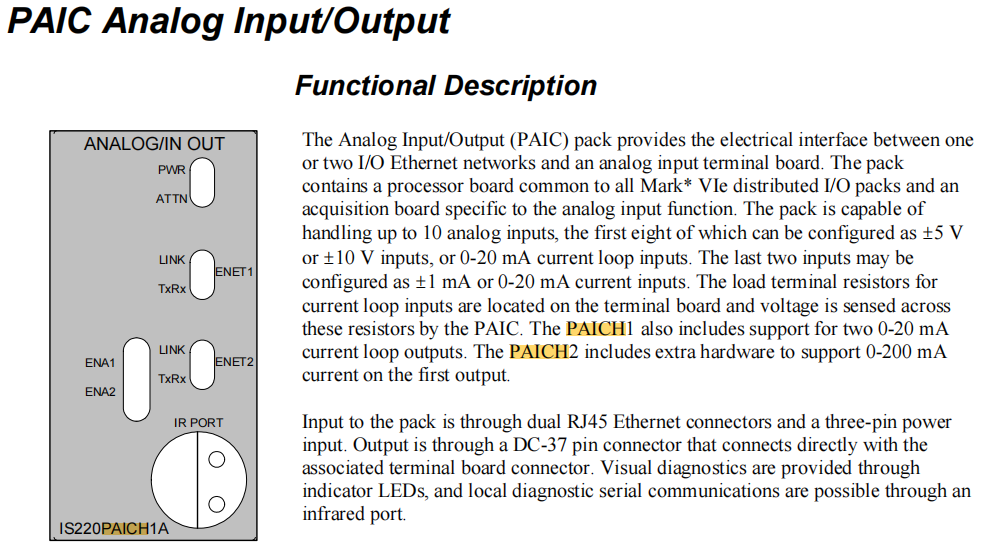

PAIC عبارة عن لوحة هجينة يمكنها التعامل مع 10 قنوات إدخال تناظرية وقناتين إخراج تناظريتين. وهو يتواصل مع وحدة التحكم عبر شبكة إيثرنت، مما يتيح جمع الإشارات الموجودة في الموقع ومعالجتها وإخراج تعليمات التحكم.
يعمل PAIC كجسر يربط بين شبكة التحكم ذات المستوى العلوي والمعدات ذات المستوى الأدنى في الموقع، ويدعم بنيات التحكم البسيطة والمزدوجة وTMR.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS220PAICH2B |
| رقم الطلب |
IS220PAICH2B |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
25 سم * 25 سم * 10 سم |
| البعد التعبئة |
27 سم * 27 سم * 12 سم |
| وزن |
1.2 كجم |
ميزات وظيفة المنتج
اتصال متكرر بمنفذ الشبكة المزدوج
تم تجهيز IS220PAICH2B بمنفذي إيثرنت 10/100Base-T مستقلين، ENET1 وENET2. وهو يدعم اتصالات كابل الشبكة المزدوجة. عندما تفشل إحدى الشبكتين، يمكن للأخرى أن تتولى المسؤولية بسلاسة لضمان استمرارية إشارات التحكم.
معالجة الإشارات عالية الدقة
يوفر المحول التناظري إلى الرقمي المدمج 16 بت والمحول الرقمي إلى التناظري 14 بت دقة عالية للغاية، مما يتيح التقاط التغييرات الدقيقة في الإشارات الموجودة في الموقع.
مراقبة الأجهزة والتشخيص الذاتي
يمكن لمؤقت مراقبة الأجهزة الموجود على متن الطائرة، جنبًا إلى جنب مع الاختبار الذاتي عند التشغيل ومراقبة التشغيل المستمر، اكتشاف أخطاء الأجهزة على الفور وإطلاق الإنذارات.
مطابقة الهوية الإلكترونية
تقوم شريحة التعريف الإلكترونية الموجودة على اللوحة تلقائيًا بقراءة توافق إصدار الأجهزة مع اللوحة الطرفية عند التشغيل والتحقق منها تلقائيًا، مما يمنع أخطاء التحكم الناجمة عن البرامج والأجهزة غير المتوافقة.
كشف كشك الضاغط
يتضمن البرنامج الثابت خوارزمية مخصصة تراقب أول 4 قنوات إدخال تناظرية لتحديد ما إذا كان الضاغط قد توقف في الوقت الفعلي ويمكنه تشغيل الحماية من الرحلة مباشرة.
دعم المبادلة الساخنة
دعم الاستبدال عبر الإنترنت. في حالة عدم وجود طاقة في النظام، يمكن فصل بطاقة اللوحة وتوصيلها مباشرة، مما يسهل بشكل كبير الصيانة ومعالجة الأخطاء.
تطور المنتج والتطور التكنولوجي
من مارك السادس إلى مارك السادس
كان سلف PAIC هو بطاقة لوحة VAIC في نظام Mark VI. أكبر قفزة تكنولوجية كانت في واجهة الاتصال. استخدم VAIC ناقل VME، بينما تحول PAIC إلى Ethernet. وقد مكّن هذا PAIC من الحصول على مسافة نقل أطول وإنتاجية أعلى للبيانات.
تغييرات الهندسة المعمارية
اعتمدت PAIC بنية المعايير الصناعية CPCI، والتي تتمتع بمقاومة أفضل للصدمات وخصائص معيارية مقارنة بحافلة VME.
الاتجاهات المستقبلية
على الرغم من أن GE تقوم حاليًا بالترويج لمنصة Mark VIeS، إلا أن PAIC، باعتبارها بطاقة لوحة الإدخال/الإخراج الرئيسية لـ Mark VIe، لا تزال في مرحلة ناضجة ومستقرة وتستخدم على نطاق واسع في وحدات التشغيل في جميع أنحاء العالم.
التوافق البديل
البدائل المباشرة
عادةً ما يحتفظ الإصدار الذي تمت ترقيته أو تخفيضه من نفس السلسلة من IS220PAICH2B، طالما تم تكوينه بشكل صحيح في ToolboxST، بنفس الحجم الفعلي وتعريف الواجهة.
العناصر غير البديلة
لا يمكن استبدال الأجزاء مباشرة ببطاقات لوحة الإدخال/الإخراج الخاصة بأنظمة Mark V أو Mark VI لأن بنية الناقل وبروتوكول الاتصال مختلفان تمامًا.
متطلبات التوافق
يجب استخدام هذا العنصر مع اللوحة الطرفية التناظرية IS200TBAIH1C.
