العلامة التجارية: جي ايالوصف: IS220PPDAH1Aالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 19مصطلح الدفع: تي / تيميناء الشحن: شيامنملاحظات نظام توزيع الطاقة GE IS220PPDAH1A تم تثبيت IS220PPDAH1A داخل خزانة توزيع الطاقة Mark VIe، وهو يجمع تعليقات في الوقت الفعلي من ما يصل إلى ست لوحات توزيع الطاقة (سلسلة JPDS وJPDM وJPDG وJPDC).
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS220PPDAH1A |
| رقم الطلب |
IS220PPDAH1A |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
188 × 86 × 56 ملم |
| وزن |
0.77 كجم |
نظرة عامة على المنتج

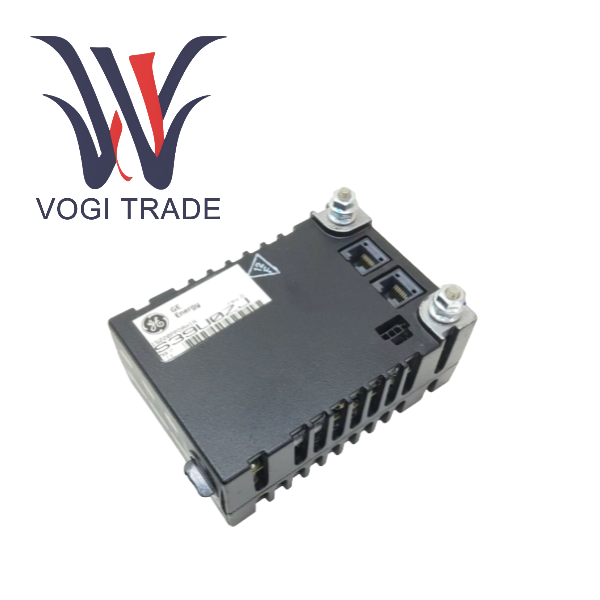

GE IS220PPDAH1A هي وحدة أساسية للبنية التحتية للطاقة صممتها شركة جنرال إلكتريك لتوربينات Mark VIe وMark VIeS المتقدمة وأنظمة التحكم في العمليات. اسمها الرسمي هو "Pack Power Distribution - Local, DC". إنها ليست وحدة معالجة إشارات أو الحصول على البيانات، ولكنها "مركز طاقة" لا غنى عنه في بنية الإدخال/الإخراج الموزعة بالكامل من Mark VIe. تتمثل الوظيفة الأساسية لـ IS220PPDAH1A في تلقي طاقة التحكم بجهد 28 فولت تيار مستمر من وحدة توزيع الطاقة الرئيسية وتوزيعها بأمان وموثوقية وأمان على وحدات معالج الإدخال/الإخراج المتعددة المثبتة في نفس حزمة الإدخال/الإخراج المحلية. من خلال توفير حماية الدائرة الفرعية وقدرات الاتصال المتسلسل، يضمن IS220PPDAH1A أن فشل وحدة الإدخال/الإخراج الفردية لن يتسبب في فقدان حزمة الإدخال/الإخراج بأكملها للطاقة، وبالتالي تعزيز توفر النظام وقابلية صيانته بشكل كبير.
ميزات وظيفة المنتج
توزيع الطاقة المحلية والمعيارية
يدمج IS220PPDAH1A وظيفة توزيع الطاقة في كل حزمة إدخال/إخراج محلية. وهذا يعني أن كل حزمة إدخال/إخراج تصبح وحدة إمداد طاقة مستقلة، ولم تعد تعتمد على عدد كبير من خطوط الطاقة المنفصلة التي يتم سحبها من الخزانة المركزية، مما يؤدي إلى تبسيط عملية توصيل الأسلاك في الموقع بشكل كبير.
حماية الدوائر الفرعية الحرجة
إن فتيل الاسترداد الذاتي PTC هو ميزة الأمان الأساسية. ينفذ IS220PPDAH1A "عزل الأخطاء": إذا فشلت وحدة الإدخال/الإخراج بسبب ماس كهربائي داخلي، فإن PTC الذي يزود الطاقة لتلك الوحدة فقط هو الذي سيعمل، مما يؤدي إلى قطع الطاقة عن الوحدة، بينما ستستمر الوحدات الأخرى داخل نفس حزمة الإدخال/الإخراج والأجزاء الأخرى من شبكة الإدخال/الإخراج في العمل بشكل طبيعي. يؤدي هذا إلى تحسين تحمل النظام للخطأ وتوافره بشكل ملحوظ.
دعم البنية الموزعة المرنة
تعد وظيفة السلسلة الحلقية هي الأساس لبناء عمليات الإدخال/الإخراج البعيدة لـ Mark VIe. يمكن لوحدة توزيع الطاقة الرئيسية JPDH الموجودة في غرفة التحكم الرئيسية توفير الطاقة لأول حزمة إدخال/إخراج عن بعد من خلال كابل واحد. يمر IS220PPDAH1A ضمن حزمة الإدخال/الإخراج هذه عبر السلسلة الحلقية لتزويد الطاقة لحزمة الإدخال/الإخراج التالية، وما إلى ذلك، مما يسمح بتغطية سهلة لمسافات تصل إلى مئات الأمتار أو حتى آلاف الأمتار، ونشر نقاط الإدخال/الإخراج في الموقع الأقرب إلى المعدات الموجودة في الموقع.
تعزيز موثوقية النظام وقابلية الصيانة
يؤدي تبسيط الأسلاك إلى تقليل عدد كبير من كابلات الطاقة، مما يقلل من مخاطر أخطاء الأسلاك ونقاط الخلل.
عندما تفقد حزمة الإدخال/الإخراج الطاقة، يمكن لموظفي الصيانة تحديد ما إذا كانت لوحة PPDA نفسها، أو مشكلات مصدر الطاقة الأولية، أو وحدة إدخال/إخراج معينة تتسبب في عمل PTC. نظرًا لطبيعة الاسترداد الذاتي لـ PTC، يمكن أن تعود العديد من أخطاء التيار الزائد تلقائيًا إلى وضعها الطبيعي بعد حلها.
تصميم سلبي وموثوق للغاية
وباعتبارها لوحة نشطة وخالية من أشباه الموصلات، فإن معدل فشلها منخفض للغاية، وMTBF مرتفع جدًا، وهو بمثابة حجر الزاوية للتشغيل المستقر للنظام.
توصيات المنتجات ذات الصلة
وحدة الطاقة المنبع
IS200JPDHG1، توزيع طاقة الوصلة - كثافة عالية، يتم تركيبها عادةً في خزانة التحكم الرئيسية، مما يوفر طاقة 28 فولت تيار مستمر للوحات PPDA المتعددة.
لوحات طاقة أخرى من نفس السلسلة
IS220PPDAH2A، مجلس PPDA المنقح.
وحدة الإدخال/الإخراج التي تستقبل الطاقة
IS200VAICH1A، وحدة الإدخال التناظرية.
IS200VVIBH1A، وحدة إدخال الاهتزاز.
IS200PRTDH1A، وحدة الإدخال RTD.
خزانات/رفوف متطابقة
Mark VIe Local I/O Pack، Local I/O Package، لوحة PPDA مثبتة في هذه الخزانة.
