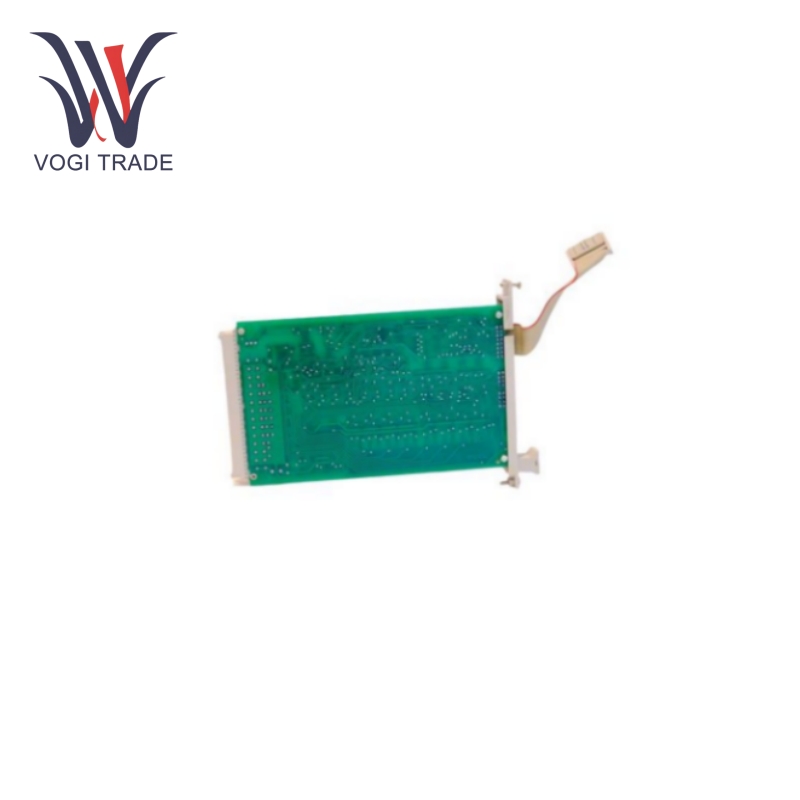

هانيويل 10201/2/1

معلمات الاستخدام

متطلبات الطاقة:ينبغي أن يكون لدى شركة Honeywell 10201/2/1 مصدر طاقة بقوة 5 فولت تيار مباشر بحد أدنى للتيار يبلغ 25 مللي أمبير؛ بالإضافة إلى ذلك، يلزم وجود 24 فولت تيار مباشر داخلي (25 مللي أمبير) و24 فولت تيار مستمر خارجي (70 مللي أمبير) بدون تحميل الإخراج. سيوفر تصميم مصادر الطاقة المتعددة وظائف تشغيل مستقرة لمجموعة من المواد داخل الوحدة.

قنوات الإخراج:توجد ثماني قنوات إخراج، كل منها مُصنَّفة بـ 24 فولت تيار مستمر، 550 مللي أمبير. تقوم كل قناة بتشغيل أحمال مقاومة (مثل المصابيح) أو أحمال حثية (مثل الملفات اللولبية) بكفاءة عالية إلى حد ما. بالنسبة للأحمال الحثية، يحتوي كل مخرج على صمام ثنائي مدمج لمنع فشل الدائرة.

مواصفات الإخراج:الإخراج هو مصدر طاقة الحالة الصلبة 24 فولت تيار مستمر والذي يسمح للدوائر القصيرة بتوفير طاقة خرج موثوقة لمجموعة متنوعة من الأجهزة المتصلة. الحد الأقصى لحمل المصباح هو 120 مللي أمبير (2.9 واط) والحد الأقصى المسموح به لسعة الحمل هو 1 ميكروفاراد. يكون انخفاض الجهد أقل بكثير من 2.0 فولت تيار مستمر عند 500 مللي أمبير، وتيار إيقاف التشغيل 0.1 مللي أمبير، وتيار المراقبة 8 مللي أمبير.

Pميزات المنتج

وظيفة آمنة من الفشل:تم اختبار جميع قنوات الإخراج الخاصة بالوحدة وثنائيات القمع الخاصة بها بشكل كامل لجميع التطبيقات الآمنة من الفشل.

سيتم اختبار قدرات إلغاء تنشيط الإخراج:قدرات الجمع بين إلغاء التنشيط مع الأجهزة الثانوية، والتداخل بين النواتج، ووظيفة الصمام الثنائي للقمع خلال وقت سلامة العملية الذي تم تكوينه. إنها تضمن قفل النظام وسلامته في حالة حدوث ظروف غير طبيعية لتقليل الحوادث وتلف المعدات.

إخراج الإشارة والتحكم فيها:يحتوي النظام على ثماني قنوات إخراج، قادرة على توفير إشارات إخراج رقمية في الوقت الفعلي للتحكم في أي جهاز أو مكون خارجي، مثل المحركات والصمامات والمرحلات. تم تصميم القنوات لتكون مقاومة للدائرة القصيرة، وبالتالي توفر حماية من أضرار الدائرة القصيرة لنفسها ولأي معدات متصلة، وبالتالي زيادة استقرار ومتانة النظام.

التوافق والتكامل:كإعداد وحدات هانيويل، فإن تكامل وحدة هانيويل 10201/2/1 يتمتع بتوافق مثالي مع وحدات التحكم وأجهزة الاستشعار والبرامج الأخرى من هانيويل. لذلك، فهو متوافق بسهولة مع نظام الأتمتة الحالي، ويتم تنفيذ تبادل المعلومات المناسب والتنفيذ بين المكونات المختلفة لتحقيق التحكم والمراقبة الكاملة لعملية الإنتاج.

نطاق التطبيق

الأتمتة الصناعية: يستخدم هانيويل 10201/2/1 على نطاق واسع في جوانب مختلفة من الأتمتة الصناعية؛ مراقبة التصنيع والنقل والصناعات الغذائية والدوائية. يتم استخدامه للتحكم في عمليات الإنتاج مثل الخلاطات والناقلات ومحطات التعبئة والتغليف وتحسين كفاءة الإنتاج وتحسين جودة المنتج.

التحكم في العملية:في نظام التحكم في العملية، تنظم الصمامات والمضخات والمحركات الأخرى التدفق والضغط ودرجة حرارة المنتج في العملية لضمان استقرار وموثوقية المعلمات.

نظام السلامة: يقع الاستخدام التشغيلي لـ Honeywell 10201/2/1 في موضع الخلل في منطقة نظام السلامة الحرجة، بما في ذلك أنظمة إيقاف التشغيل في حالات الطوارئ وأنظمة الحماية من الحرائق. في حالة الطوارئ، يمكنه فصل مصدر الطاقة أو تشغيل جهاز الأمان ذي الصلة لتجنب فقدان سلامة الأفراد والمعدات.
