نظام VM600

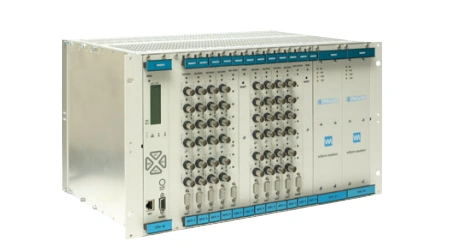

1.vm600 إطار النظام
إذا كنت تريد معرفة المزيد ، يرجى النقر فوق صفحة تفاصيل المنتج
https://www.vogi-interl.com/abe040-204-040-100-015.html
1. الميزات
»منتجات Vibro-Meter®
»إطار قياسي 19 ″ ، 6U مرتفع
»بنية الألومنيوم
»يمكن للتصميم المعياري وبطاقات TSI و TDM مشاركة نفس الإطار
»تثبيت مجلس الوزراء أو اللوحة
»Backplane VME Bus ، Support/Raw/OC/Tacho Bus Transmission
»إمدادات الطاقة الزائدة عن الحاجة ، مع إنذار انقطاع التيار الكهربائي
2.Dيكتب

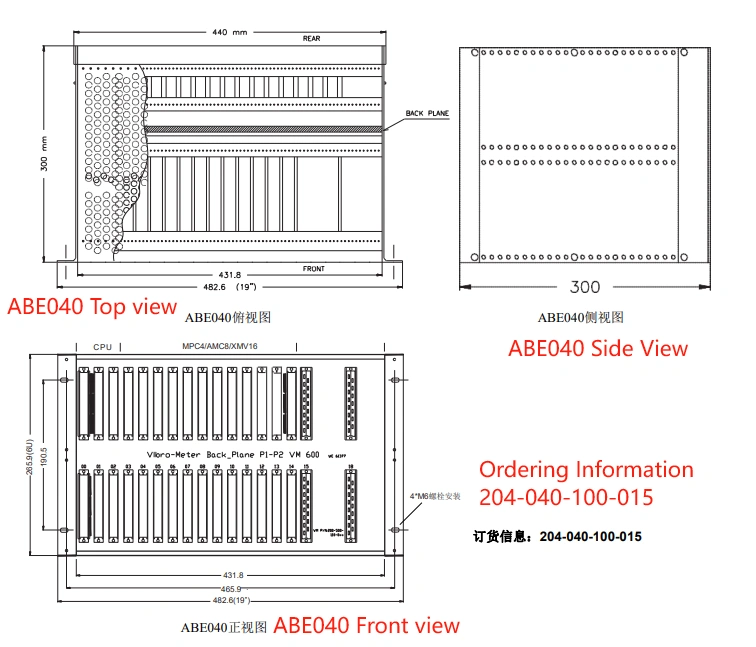

ABE040 عبارة عن إطار نظام VM600 ، 6 بوصة عالية ، 15 فتحات لتثبيت بطاقات فردية أو مزدوجة ، تستوعب ما يصل إلى 12 بطاقة وظيفية (
MPC4/AMC8/XMV16) ، مناسبة لتركيب الخزانة أو اللوحة في البيئات الصناعية. يتم تثبيت CPUM/MPC4/AMC8/XMC16 وبطاقات المعالجة الأخرى ومستلزمات الطاقة RPS6U في مقدمة الإطار ، ويتم تثبيت IOCN/IOC4T/IOC8T/XIO16T/RLC16/IRC4 وبطاقات IO والترحيل الأخرى ، بالإضافة إلى خلفية مدخلات الطاقة ، في المظهر الخلفي. فتحات بدون بطاقات مغطاة بالألواح العمياء.
يحتوي ABE040 على ناقل متكامل VME Backplane Inside ، ويتم عزل جميع البطاقات ، بما في ذلك مزود الطاقة ومعالجة الإشارات واكتساب البيانات والمدخلات والمخرجات ، كهربائيًا. يتطلب الإطار وحدة طاقة RPS6U واحدة أو اثنتين لمصدر الطاقة المفرد أو المتكرر. عند استخدام إمدادات الطاقة الزائدة ، يتم تحميل كل مصدر طاقة بنسبة 50 ٪. إذا فشل المرء ، فإن الآخر يتحول إلى 100 ٪. يوجد إخراج ترحيل فشل الطاقة في الجزء الخلفي من الإطار ، والذي يمكن ضبطه على العمل عندما يفقد أي شخص أو جميعًا الطاقة.
