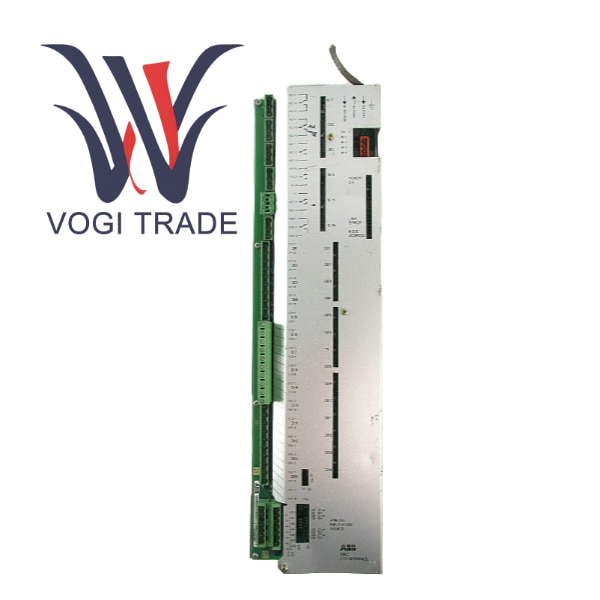

ايه بي بي 3BHB003041R0001

نطاق الصناعة المعمول به

نظرًا لأن لوحة تحكم الإدخال/الإخراج هذه جزء من مجموعة سلسلة ABB PMAC، فإن الصناعات المطبقة لـ 3BHB003041R0001 تعتمد كليًا على مجال تطبيق نظام PMAC. تُستخدم منتجات المحركات والأتمتة الخاصة بشركة ABB على نطاق واسع في

معدات التصنيع، مناولة المواد، آلات التعبئة والتغليف، آلات الطباعة في الصناعة التحويلية.

التحكم في المضخات والمراوح والضواغط في الصناعة التحويلية، وهو أمر شائع في صناعات مثل الهندسة الكيميائية والبترول والغاز الطبيعي ومعالجة المياه.

البنية التحتية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وأتمتة البناء.

الطاقة والطاقة المتجددة والمعدات المساعدة لمحطات الطاقة التقليدية.

مقارنة المزايا والعيوب

دليل التثبيت

ملاحظة هامة! نظرًا لأن 3BHB003041R0001 عبارة عن بطاقة لوحة مدمجة ضمن مجموعة PMAC، فإن عملية التثبيت لا تعني تثبيتها على سكة أو إطار DIN. بدلاً من ذلك، في سيناريو الصيانة، يجب استبداله باللوحة الأم المقابلة لمجموعة PMAC. يجب أن يتم تنفيذ هذه العملية بواسطة مهندس خدمة معتمد من ABB ويجب أن يتبع بدقة دليل الصيانة الرسمي الخاص بشركة ABB. إجراءات التشغيل

إعداد السلامة

ويضمن انقطاع التيار الكهربائي الكامل فصل مجموعة PMAC بالكامل ومصادر الطاقة الأولية الخاصة بها بالكامل، وتنفيذ إجراء القفل/وضع العلامات.

الافراج عن الطاقة المتبقية. انتظر فترة كافية من الوقت حتى يتم تفريغ مكثفات ناقل التيار المستمر الموجودة داخل محرك الأقراص بالكامل.

تدابير مكافحة الكهرباء الساكنة قم بارتداء سوار معصم مضاد للكهرباء الساكنة وقم بالعمل على طاولة عمل مقاومة للكهرباء الساكنة.

إزالة المجالس القديمة

افتح غلاف مجموعة PMAC، وابحث عن لوحة تحكم الإدخال/الإخراج UF C719 AE.

افصل بعناية جميع الكابلات أو الموصلات أو المحطات المتصلة بهذه اللوحة، وقم بوضع علامة عليها لمنع الارتباك.

قم بفك وإزالة البراغي أو المشابك التي تثبت اللوحة.

قم بإزالة اللوحة القديمة بسلاسة من المقبس أو المسار.

تثبيت لوحة جديدة

يؤكد الفحص البصري للوحة 3BHB003041R0001 الجديدة عدم وجود أي ضرر مادي.

قم بمحاذاة الاتجاه وأدخل اللوحة الجديدة بسلاسة وعموديًا في المقبس المقابل على اللوحة الرئيسية، مما يضمن أن جميع المسامير في مكانها بالكامل.

أعد تثبيت البراغي أو المشابك الموجودة على اللوحة.

أعد توصيل جميع الكابلات والموصلات وفقًا للعلامات، واحدًا تلو الآخر وبإحكام.

التشغيل والتحقق

إعادة تجميع غلاف مجموعة PMAC.

قم بتحرير LOTO، وتشغيله خطوة بخطوة وفقًا للإجراءات.

استخدم ABB DriveComposer أو واجهة HMI ذات الصلة للتحقق مما إذا كان هناك أي رموز خطأ متعلقة بالإدخال/الإخراج في النظام.

اختبر وظائف الإدخال/الإخراج للتحقق مما إذا كان يمكن قراءة إشارات الإدخال بشكل صحيح وأن إشارات الإخراج يمكنها تشغيل المعدات الميدانية بشكل صحيح.

مرة أخرى، أكد!! تتضمن عملية التثبيت هذه معدات إلكترونية ذات طاقة عالية الجهد. قد يؤدي التشغيل غير السليم إلى حدوث إصابة شخصية خطيرة أو تلف المعدات. يمنع منعا باتا غير المتخصصين من العمل.
