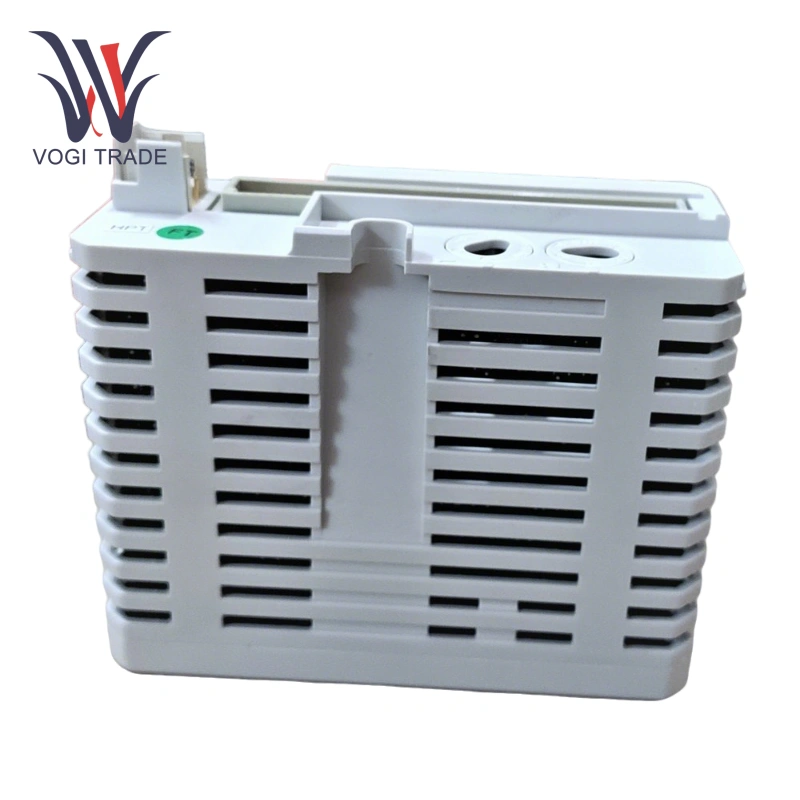

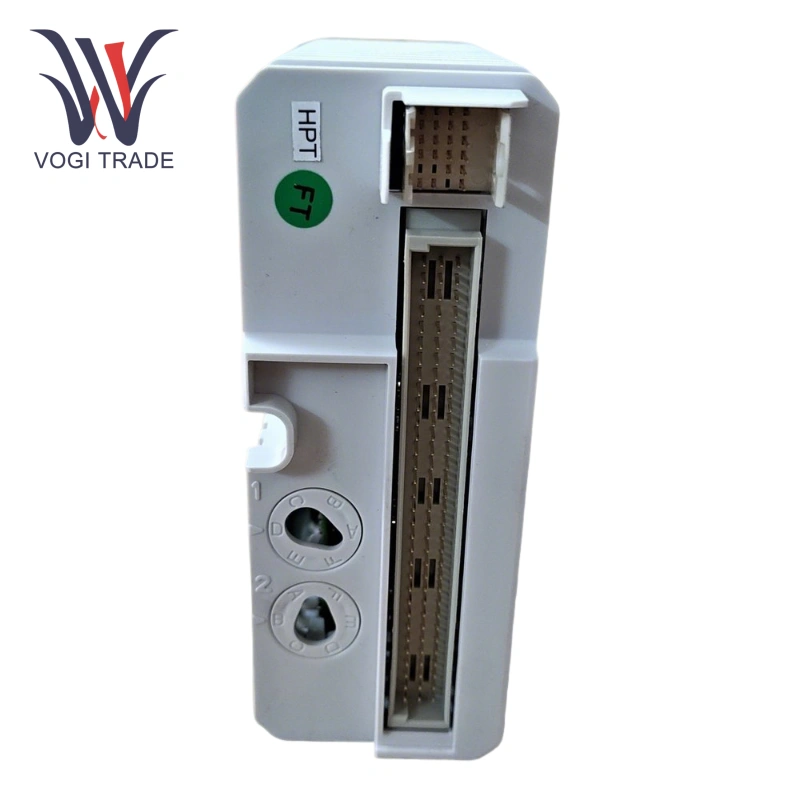

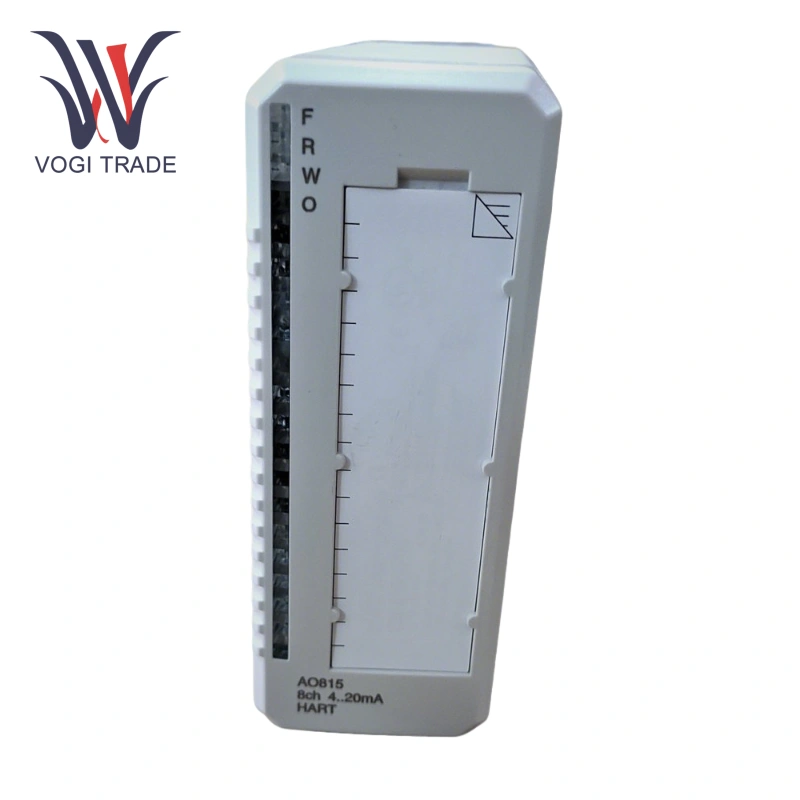

العلامة التجارية: ABBالوصف: وحدة الإخراج التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 13مدة الدفع: T/T.ميناء الشحن: شنتشنABB AO815 3BSE052605R1 هي وحدة ناتج تمثيلية مع وظيفة الإرسال الشفافة HART وآليات التشخيص الذاتي المتعددة المتكاملة للكشف عن تشوهات إمدادات الطاقة الخارجية ، والدوائر المفتوحة ، والدوائر القصيرة ، وفشل الأجهزة الداخلية.
| تصنيع |
ABB |
| رقم النموذج |
AO815 |
| رقم الطلب |
3BSE052605R1 |
| بلد المنشأ |
سويسرا |
| رمز HS |
85371000 |
| البعد |
5*10*12 سم |
| بُعد التعبئة |
7*12*14 سم |
| وزن |
0.5 كجم |
عدد القنوات: 8 قنوات إخراج مستقلة
نوع الإخراج: 4 ~ 20ma الإخراج الحالي ، بروتوكول اتصال هارت المتكامل
القرار: 12 بت
جهد العمل: 24V DC
تردد الإخراج: 50 كيلو هرتز
واجهة الاتصال: دعم تمرير هارت ، متوافق مع وحدة Profibus DP-V1
التوافق: التكيف مع ABB S800 I/O Series و AC 800M Controller
مستوى الحماية: التداخل المضاد للأرومغناطيسي ، نطاق درجة حرارة العمل -25 ℃ ~+70 ℃
دعم التكرار: متوافق مع وحدة تزويد الطاقة الزائدة وقاعدة I/O زائدة عن الحاجة
تحميل الإشارة: أقصى مقاومة الحمل 500Ω
الدقة: ± 0.05 ٪ كامل النطاق
الجهد العزلة: عزل القناة 1500V AC
استهلاك الطاقة: 3.5W
ميزات وظيفية
1. الإخراج متعدد القنوات
تصميم مخرجات مستقل من 8 قنوات ، تدعم كل قناة إشارة الحالية 4 ~ 20mA ، بدقة 12 بت ، مما يضمن متطلبات التحكم الدقيقة في السيناريوهات الكيميائية والطاقة وغيرها من السيناريوهات
2. هارت بروتوكول التكامل العميق
يمكن أن تتفاعل وظيفة اتصال HART المدمجة ، ABB AO815 3BSE052605R1 مباشرة مع الأدوات الذكية ، إدراك تكوين المعلمات ، مراقبة الحالة والتشخيص ، وتبسيط تعقيد تكامل النظام
3. الهندسة المعمارية الزائدة المحددة
يدعم ABB AO815 3BSE052605R1 مزيجًا مرنًا مع وحدات سلسلة S800 مثل AI845 و DI840 ، ويمكن تكوين
4. التشخيص الذكي والصيانة
وظيفة الاختبار الذاتي في الوقت الفعلي المتكامل ، يمكن لـ ABB AO815 3BSE052605R1 اكتشاف انقطاع الخط ، وتجاوز الإشارة ، وأخطاء الوحدة الداخلية ، والإنذار من خلال واجهة وحدة التحكم لتقصير وقت الصيانة في وقت التوقف
5.
يعتمد تصميم درجة الحرارة الواسعة (-25 ℃ ~+70 ℃) وهيكل مضاد للتهوية ، مناسبة للبيئات الصناعية القاسية مثل البترول والمستحضرات الصيدلانية
المنتجات الداعمة الموصى بها
وحدة التحكم: سلسلة AC 800M (مثل PM861AK01)
وحدة الاتصالات: CI854AK01
وحدات الإدخال/الإخراج الأخرى: AI810 (إدخال تمثيلي) ، DI810 (المدخلات الرقمية)
