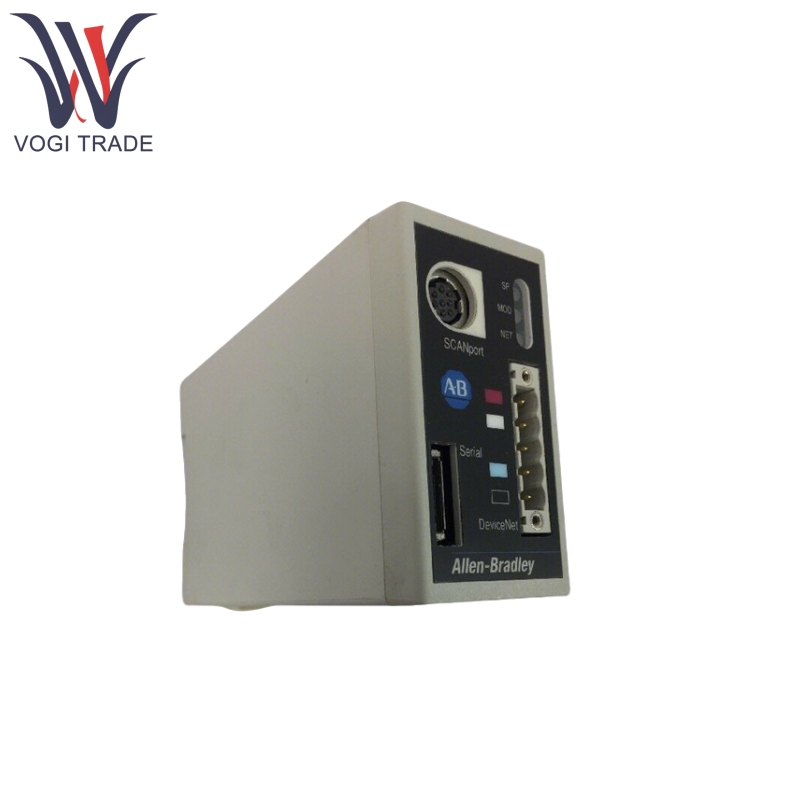

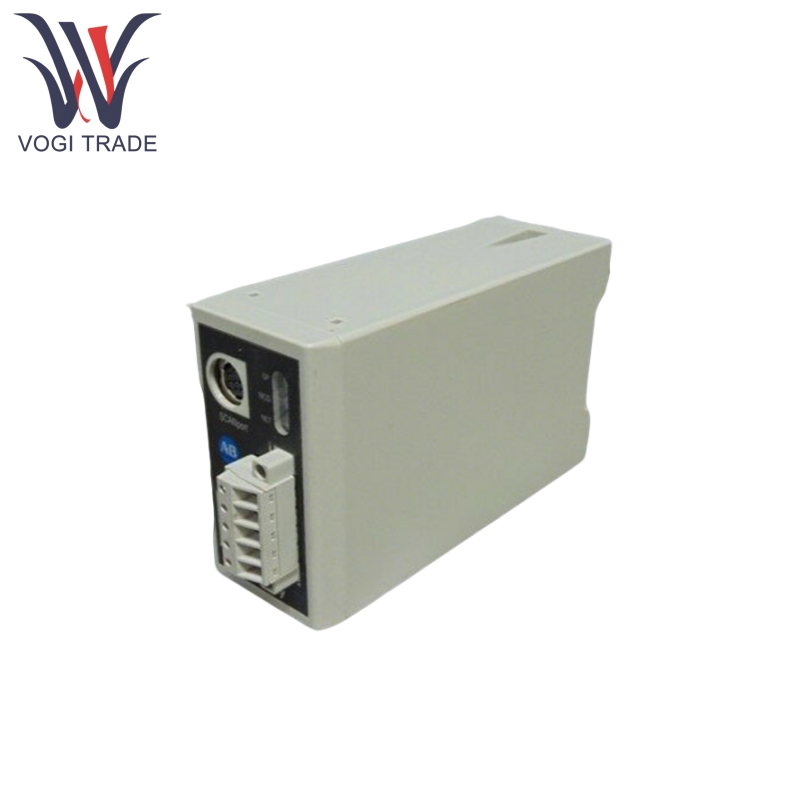

العلامة التجارية: ألين برادليالوصف: وحدة الاتصالاتالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم Allen Bradley 1203-GU6 في المقام الأول لإنشاء واجهة اتصال بين شبكات DevicEnet ومنتجات Scanport. متصل بمنتجات Scanport عبر كابلات Scanport ودمجها في شبكات DevicEnet عبر كابلات Devicenet ، فإنه يسهل التحويل ثنائي الاتجاه بين رسائل Devicenet ورسائل ScanPort ، مما يتيح التواصل بين الأجهزة الصناعية.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1203-GU6 |
| رقم الطلب |
1203-GU6 |
| كتالوج |
تعزيز devicenet |
| بلد المنشأ |
سويسرا |
| رمز HS |
9032900090 |
| البعد |
14*8*6cm |
| وزن |
0.2 كجم |
ميزات المنتج
يدعم Allen Bradley 1203-GU6 ترقيات Flash Firmware عبر المنفذ التسلسلي ، مما يسهل التحديثات في الموقع.
يدعم Allen Bradley 1203-GU6 COS (تغيير الحالة) ، ويبلغ التقارير فقط عند تغيير البيانات ، وبالتالي تقليل حركة الشبكة.
يدعم Allen Bradley 1203-GU6 العملية الدورية ، والإبلاغ عن البيانات بشكل دوري على فترات محددة.
يسمح Allen Bradley 1203-GU6 ببيانات الإدخال/الإخراج (تعليمات المنطق ، والقيم المرجعية ، والحالة ، وما إلى ذلك) من بث محرك الأقراص أو استلامها بين محركات الأقراص الأخرى المتصلة عبر 1203-GU6 أو 1336-GM6.
يمكن تكوين Allen Bradley 1203-GU6 باستخدام RSNetWorx لبرامج DevicEnet أو برامج محاكاة Windows (مثل HyperTerminal).
يدعم Allen Bradley 1203-GU6 استرداد عقدة الصدع ، مما يمكّن معلمات مثل عناوين العقدة التي سيتم تعديلها حتى إذا فشل الجهاز داخل الشبكة (يتطلب برنامج دعم).
يدعم Allen Bradley 1203-GU6 استجابات الصدع القابلة للتكوين ، مما يسمح بتحديد الإجراءات المخصصة في حالة أخطاء الاتصال.
تم تجهيز Allen Bradley 1203-GU6 بمصباح LED ثلاثي الألوان (حالة DevicEnet ، وحالة الوحدة ، وحالة Scanport) لتشخيص الحالة الصحية للشبكة والوحدة النمطية ومنتجات Scanport.
يتميز Allen Bradley 1203-GU6 بمنفذ RS-232 مصغرًا في المقدمة ، والذي يمكن توصيله بجهاز كمبيوتر عبر كابل 1203-SFC لتحرير المعلمات ، وترقيات البرامج الثابتة ، وما إلى ذلك (لا يحتوي 1336 GM6 على هذا المنفذ).
يحصل Allen Bradley 1203-GU6 في المقام الأول على الطاقة التشغيلية من منتجات Scanport المتصلة ، حيث يستهلك جانب Devicenet كمية صغيرة فقط من قوة جهاز الإرسال والاستقبال (24 فولت DC).
مبدأ عمل المنتج
يمكن لـ Allen Bradley 1203-GU6 تلقي أوامر تحكم من DevicEnet ، وتحويلها إلى رسائل بروتوكول Scanport ، وإرسالها إلى منتجات ScanPort المتصلة.
يمكن أن يتلقى معلومات الحالة من منتجات Scanport ، وتحويلها إلى رسائل بروتوكول DevicEnet ، وإرسالها مرة أخرى إلى وحدة التحكم في شبكة DevicEnet.
يمكنه تخصيص قواعد الاتصال من خلال تكوين المعلمة ، ودعم الاتصالات الرقيقة الرئيسية (التفاعل مع الماسحات الضوئية) والاتصال من نظير إلى نظير (التفاعل مع المحولات الأخرى).
معلمة المنتج
التفاصيل التالية هي وحدة الاتصالات Allen Bradley 1203-GU6.
| فئة |
معلمات مفصلة |
| درجة حرارة التشغيل |
0 إلى +55 درجة مئوية (32 إلى 131 درجة فهرنهايت) |
| درجة حرارة التخزين |
-40 إلى +85 درجة مئوية (-40 إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية (التشغيل) |
5 ٪ - 80 ٪ غير متكاملة |
| الرطوبة النسبية (عدم التشغيل) |
5 ٪ - 95 ٪ غير تكثيف |
| صدمة (تشغيل) |
تسريع ذروة 30 جرام ، عرض نبض 11 ± 1MS |
| صدمة (غير مرغوب فيها) |
تسريع ذروة 50 جرام ، عرض نبض 11 ± 1 مللي ثانية |
| الاهتزاز (التشغيل) |
2.5 جم في 5Hz - 2 كيلو هرتز |
| الاهتزاز (غير التشغيل) |
5g في 5 هرتز - 2 كيلو هرتز |
| استهلاك الطاقة |
جانب Devicenet: 60ma @ 24V جانب Scanport: 130ma @ 12V |
| قابلية ESD |
تصريف الاتصال 4KV ، تصريف الهواء 8KV (يتوافق مع IEC 1000-4-2) |

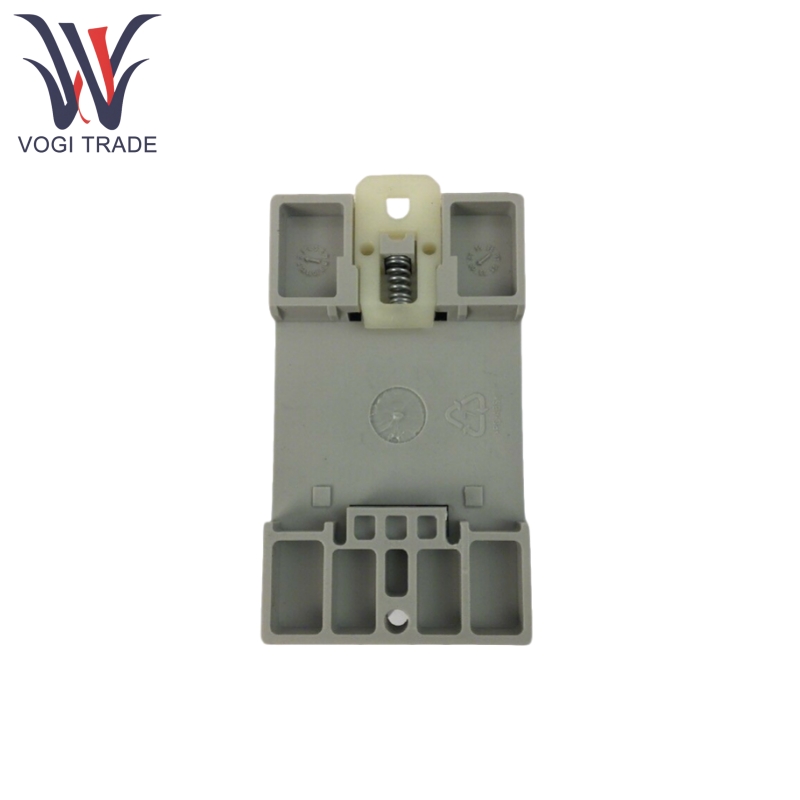

| معيار تثبيت السكك الحديدية |
35 × 7.5 مم (على سبيل المثال ، Allen-Bradley 199-DR1) |
