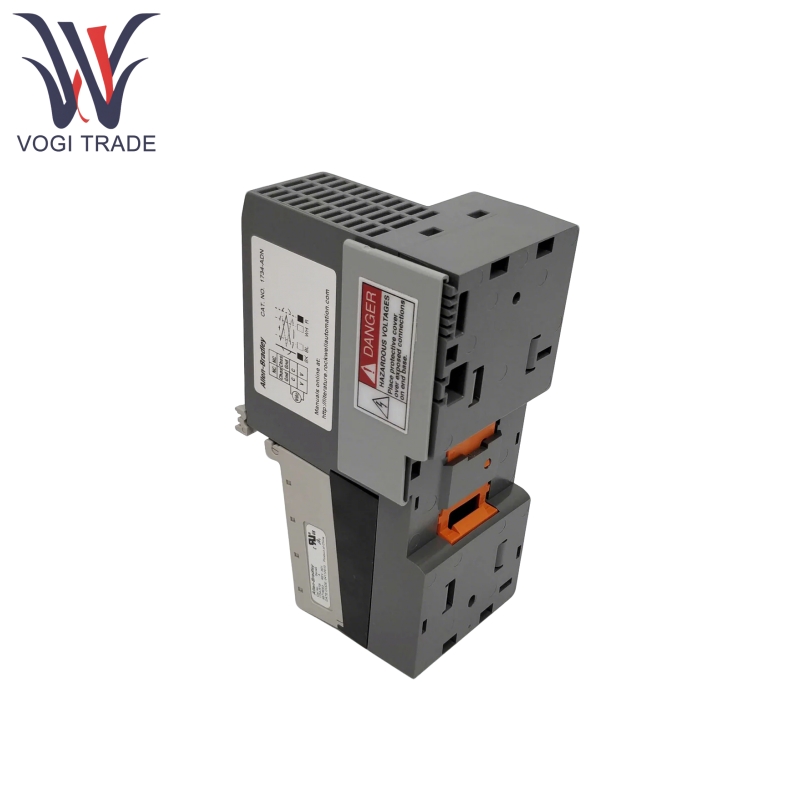

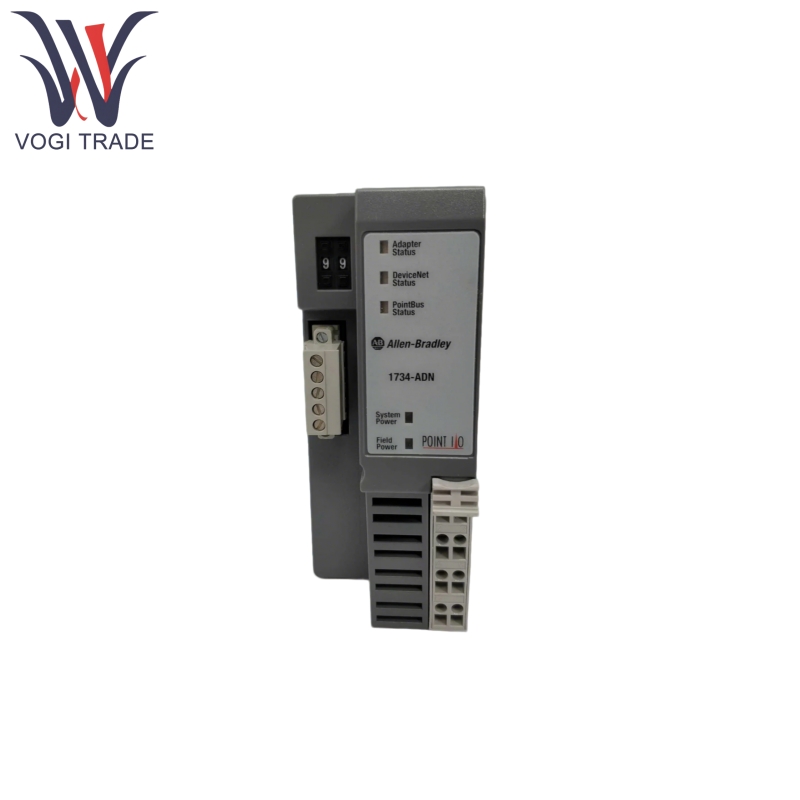

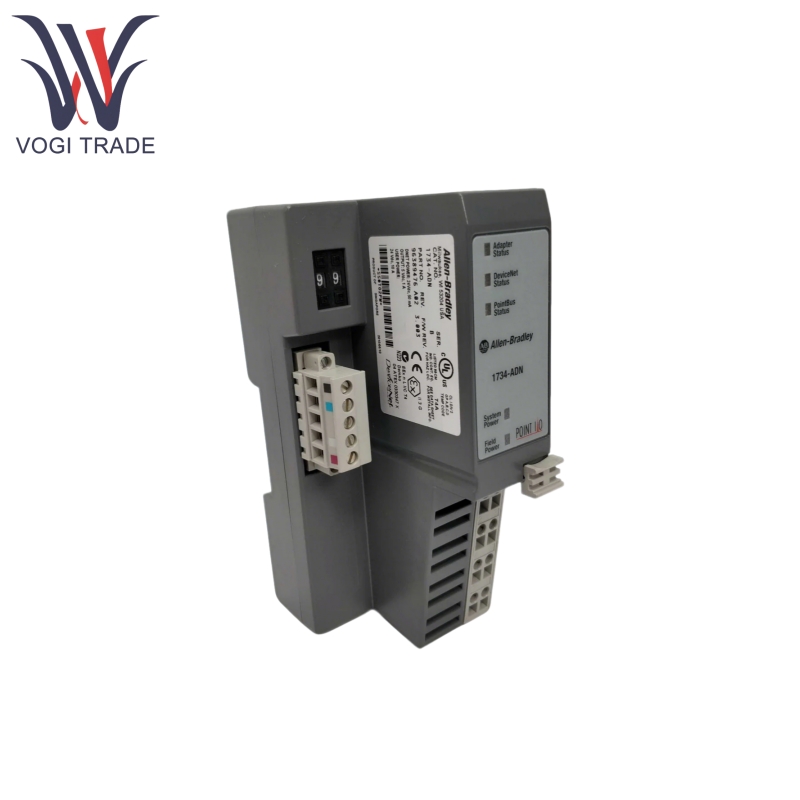

العلامة التجارية: ألين برادليالوصف: محولالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم Allen Bradley 1734-ADN في المقام الأول لتوصيل وحدات I/O النقطة إلى شبكات DevicEnet ، مما يتيح نقل البيانات والتحكم فيها داخل أنظمة الأتمتة الصناعية. إنه مناسب للسيناريوهات التي تتطلب توسيعًا مرنًا لنقاط الإدخال/الإخراج والنشر السريع لأنظمة التحكم الصناعية ، ويدعم التكامل مع أنظمة التحكم مثل PLCs و SLCs و Logix.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1734-adn |
| رقم الطلب |
1734-adn |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
14*8*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
يعمل Allen Bradley 1734-ADN كجهاز عبودي في شبكة Devicenet الرئيسية ، ويدعم التواصل مع الجهاز الرئيسي عبر أوضاع الاستطلاع ، وتغيير الحالة ، والدوري.
يعمل Allen Bradley 1734-ADN كجهاز رئيسي في لوحة PointBus الخلفية ، حيث يدير ما يصل إلى 63 وحدات I/O من نقطة (ما يصل إلى 62 إذا تم تمكين وظيفة ADR) ، وهي مسؤولة عن الحصول على البيانات وإصدار الأوامر.
لا يتطلب Allen Bradley 1734-ADN التكوين اليدوي لمعلمات EDS ، ويكتشف تلقائيًا وحدات الطائرة الخلفية ، ويعين عناوين ، ويقوم بإنشاء قوائم المسح الضوئي ، وبيانات I/O للخرائط (دعم البايت ، والكلمة المزدوجة ، أو رسم الخرائط الثابتة) ، مما يتيح بدء تشغيل النظام السريع.
بعد تمكينه عبر RSNetWorx لبرنامج DevicEnet ، يمكن لـ Allen Bradley 1734-ADN تعيين عناوين متتابعة لوحدات الإدخال/الإخراج الخلفية (بدءًا من الوحدة النمطية الأقرب إلى المحول والزيادة).
يدعم Allen Bradley 1734-ADN التكوين التلقائي للوحدات البديلة (شريطة أن تتطابق الوحدة البديلة مع المفتاح الإلكتروني للوحدة الأصلية) وتنزيل معلمات تكوين الوحدة الأصلية تلقائيًا.
يدعم Allen Bradley 1734-ADN Devicenet Network Autobaud (الكشف عن معدل باود التلقائي) ، متوافق مع معدلات البود 125K و 250K و 500K ، ومعدل BAUD الافتراضي للوحة الخلفية Pointbus هو 1mbaud.
يمكن لـ Allen Bradley 1734-ADN تحقيق التخزين المؤقت للبيانات وإعادة توجيهها من خلال مخزن مؤقت للذاكرة الداخلية ، ودعم رسم الخرائط المستقلة لبيانات الإدخال (3 مخازن المؤقتة) وبيانات الإخراج (1 مخزن مؤقت).
عند الطاقة ، يكتشف Allen Bradley 1734-ADN الذاكرة الداخلية ، مؤشرات الحالة ، لضمان وظائف الأجهزة.
يحتفظ Allen Bradley 1734-ADN بجدول العقدة المصقول ، وجدول عقدة الخمول ، وجدول حالة العقدة ، ويمكن عرض أسباب خطأ الوحدة النمطية عبر برنامج RSNetWorx.
يدعم Allen Bradley 1734-ADN ترقية رمز التمهيد والتطبيق عبر أداة ControlFlash للحفاظ على التحديثات الوظيفية.
مبدأ عمل المنتج
يرسل جهاز DeviceNet Master بيانات الإخراج إلى 1734-ADN عبر رسائل الإدخال/الإخراج ، والتي يتم تخزينها في المخزن المؤقت للإخراج الداخلي.
يقوم الجهاز 1734-ADN ، الذي يعمل كجهاز Master Pointbus ، بإعادة توجيه بيانات الإخراج إلى وحدة الإدخال/الإخراج المقابلة.
ترسل وحدة I/O بيانات الإدخال التي تم جمعها إلى 1734-ADN ، والتي يتم تخزينها في المخزن المؤقت للإدخال الداخلي.
تقوم The 1734-ADN بإعداد بيانات الإدخال إلى الجهاز الرئيسي عبر شبكة DevicEnet ، مع استكمال حلقة البيانات.
يمكنه إنشاء قوائم المسح الضوئي بسرعة وأخصائيات البيانات باستخدام وضع بدء التلقائي ، وهو مناسب لسيناريوهات التكوين الافتراضية.
وهو يدعم التكوين غير المتصل بالإنترنت أو عبر الإنترنت للمعلمات مثل معدل باود ، وقائمة المسح ، والمفتاح الإلكتروني باستخدام RSNetWorx لبرنامج DevicEnet ، ويدعم قواعد تعيين البيانات المخصصة.
معلمة المنتج
التفاصيل التالية هي محول Allen Bradley 1734-ADN.
| فئة |
معلمات مفصلة |
| متطلبات الطاقة |
- جهد المدخلات: 24V DC الاسمية (المدى 10-28.8V DC) - Devicenet Power: 24V DC (+4 ٪ MAX 25V DC) @ 30MA MAX - إخراج PointBus: 5V DC ± 5 ٪ (4.75-5.25V) @ 1A كحد أقصى |
| معدلات الاتصال |
- شبكة Devicenet: 125k ، 250k ، 500k باود (مدعوم من Autobaud) - Pointbus Backplane: 1mbaud (ثابت) |
| الظروف البيئية |
-درجة حرارة التشغيل: -20 إلى 55 درجة مئوية (-4 إلى 131 درجة فهرنهايت) -درجة حرارة التخزين: -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت) -الرطوبة النسبية: 5-95 ٪ غير تكثيف -الاهتزاز: 5G @ 10-500Hz (متوافق مع IEC 68-2-6) - صدمة: تسريع ذروة 30 جرام (تشغيل) ، تسريع ذروة 50 جرام (غير مرغوب فيه) |
| الحماية والعزلة |
- حماية الجهد الزائد للمدخلات: حماية قطبية عكسية - الجهد العزلة: 1250V RMS (حافلة الطاقة الميدانية وأجزاء أخرى) |
| سعة وحدة الإدخال/الإخراج |
- يدعم وحدات ما يصل إلى 63 نقطة I/O (62 عند تمكين ADR) - إجمالي التيار لا يتجاوز 1A (محسوب على أساس استهلاك طاقة الوحدة ، على سبيل المثال ، 1734-IB4 هو 75MA لكل وحدة) |
| واجهات مادية |
- موصل DeviceNet: يمكن للدعم إشارات عالية/منخفضة ، درع ، الطاقة (+V ، -V) - المحطات: تتضمن أرض الهيكل ، والمشتركة ، والمدخلات الجهد ، إلخ. |
