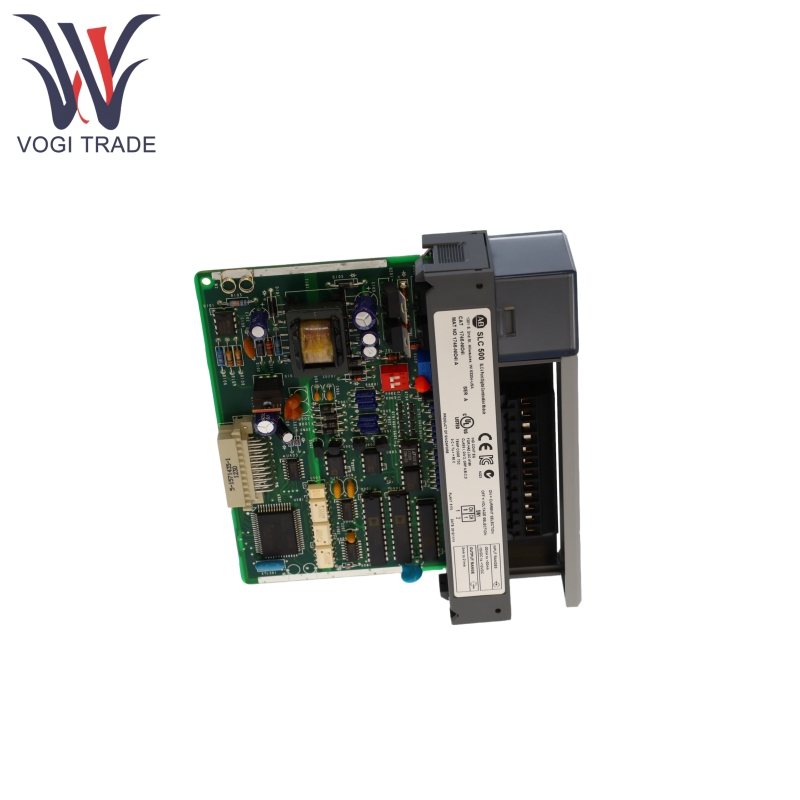

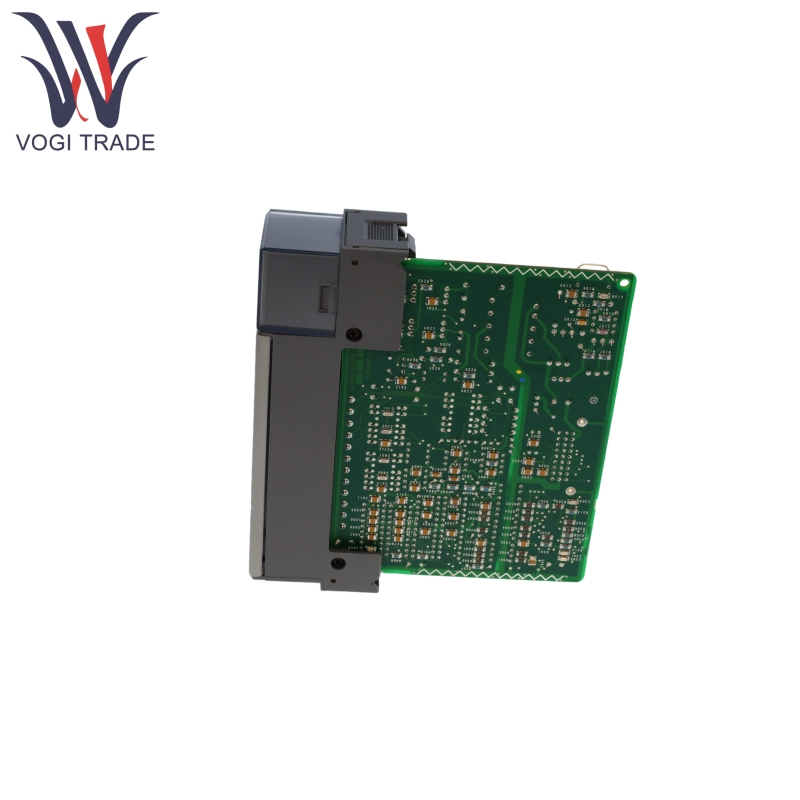

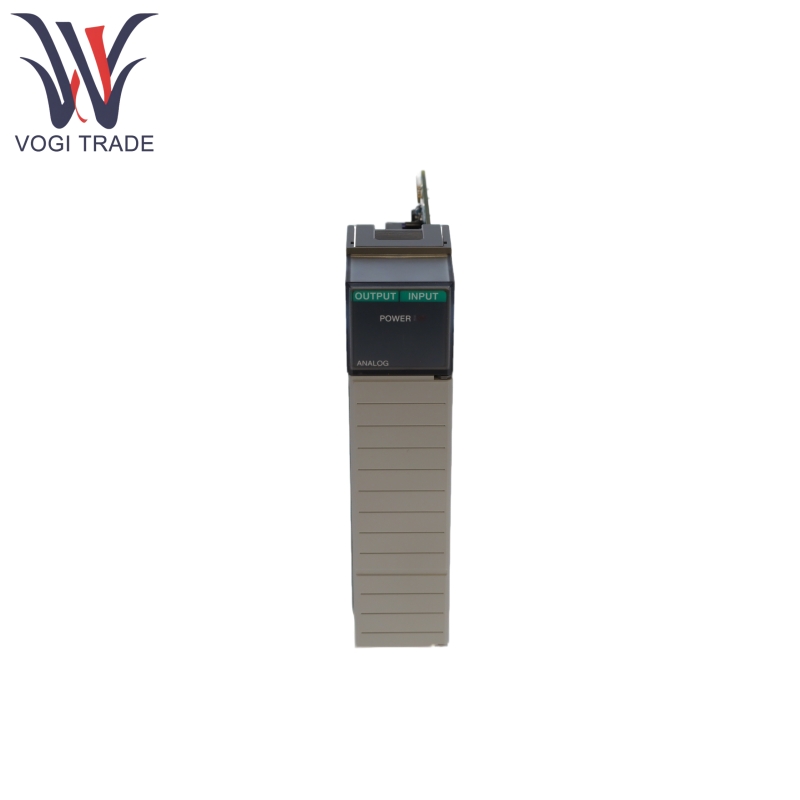

العلامة التجارية: ألين برادليالوصف: وحدة الجمع التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيمتلك Allen Bradley 1746-Nio4i قناتين وقنتين مخرجتين لكل من تحليل المعلومات التناظرية والتحكم فيها في التطبيقات الصناعية. الغرض الأساسي هو تغيير القيم التناظرية (الحالية/الجهد) إلى القيم الرقمية (عدد صحيح 16 بت) ، وهو مناسب أيضًا للعمل مع PLCs من سلسلة SLC 500. يستخدم على نطاق واسع في سيناريوهات مراقبة الأتمتة وسيناريوهات التحكم في الحلقة المغلقة.
| تصنيع |
ألين برادلي |
| رقم النموذج |
174467 |
| رقم الطلب |
174467 |
| كتالوج |
SLC 500 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8538900000 |
| البعد |
14*14*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
Allen Bradley 1746-Nio4i مع قناتين إدخال تفاضليين مما يجعل من الممكن معايرته بواسطة مفاتيح DIP إلى التيار (4-20MA ، 0-20MA) أو الجهد (1-5V ، 0-10V) ، غير معزولة.
يمتلك Allen Bradley 1746-Nio4i قناتين حاليين ، والتي تستوعب 0-20mA (المعدل الطبيعي) أو 0-21ma (تجاوز) وغير معزولة.
تتضمن قنوات الإدخال Allen Bradley 1746-Nio4i مرشحًا رقميًا غاوسي من الدرجة السادسة مع تردد قطع 10 هرتز لتصفية ضوضاء الإشارة 50/60 هرتز من خطوط الطاقة. في 60 هرتز ، CMRR هو ≥105dB ، الرنين المغناطيسي النووي هو ≥55dB.
بعد تغيير مفاجئ في إشارة الدخل ، يصل Allen Bradley 1746-Nio4i إلى 95 ٪ من القيمة المستقرة خلال 60 مللي ثانية ؛ تكون استجابة إشارة الخرج أسرع (تصل إلى 95 ٪ في 2.5 مللي ثانية).
يدعم Allen Bradley 1746-Nio4i التواصل في الوقت الفعلي مع معالج SLC 500 ، مع دورة تحديث البيانات البالغة 512µ (جميع القنوات التي تمت معالجتها بالتوازي). يمكن برمجة وظائف مثل تحجيم النطاق والكشف الزائد.
مبدأ عمل المنتج
ألين برادلي 1746-NIO4I تدفق إشارة
المدخلات: تشير إشارات المستشعر (على سبيل المثال ، 4-20 مللي أمبير) إلى القناة عبر المحطات. يتم تكوين نوع الإشارة (الحالية/الجهد) عبر مفاتيح DIP ، ثم يتم ترشيحها وتحويلها إلى عدد صحيح 16 بت عبر تحويل A/D. يتم تخزين النتيجة في جدول صورة إدخال المعالج (العنوان على سبيل المثال ، i: e.0 ، حيث e هو رقم الفتحة).
الإخراج: يرسل المعالج أعداد صحيحة 16 بت عبر جدول تعيين الإخراج (العنوان على سبيل المثال ، O: E.0) ، والتي يتم تحويلها إلى إشارات حالية عبر تحويل D/A إلى محركات القيادة (على سبيل المثال ، الصمامات).
ألن برادلي 1746-NIO4I ملاحظات التكوين
إعدادات تبديل DIP: مفتاح 1 يتحكم في قناة الإدخال 0 ، مفتاح 2 التحكم في قناة الإدخال 1 (On = Current ، Off = Voltage).
رمز معرف الوحدة: أدخل 3201 أثناء التكوين لتحديد نوع الوحدة النمطية.
الأسلاك: استخدم كابلًا محميًا مع ترتكز الدرع على طرف واحد (إدخال متصل بالهيكل ، والإخراج المتصلة بالتحميل) ، وتجنب التشغيل بالتوازي مع الكابلات عالية الجهد.
معلمة المنتج
التفاصيل التالية هي وحدة تركيبة Allen Bradley 1746-Nio4i التناظرية.
| غرض |
المدخلات الحالية (على سبيل المثال ، 4-20MA) |
إدخال الجهد (على سبيل المثال ، 1-5V) |
الإخراج الحالي (على سبيل المثال ، 4-20MA) |
| دقة |
16 بت |
16 بت |
14 بت |
| نطاق الإدخال |
-20MA إلى +20mA (طبيعي) -30MA إلى +30mA (الحد الأقصى) |
-10V إلى +10V (طبيعي) ± 220 فولت (حماية الجهد الزائد) |
0-20MA (عادي) 0-21ma (تجاوز) |
| مقاومة المدخلات |
250 |
1mm |
0-500O |
| الدقة (عند 25 درجة مئوية) |
± 0.365 ٪ من النطاق الكامل |
± 0.284 ٪ من النطاق الكامل |
± 0.298 ٪ من النطاق الكامل |
| الدقة (في 0-60 درجة مئوية) |
± 0.642 ٪ من النطاق الكامل |
± 0.504 ٪ من النطاق الكامل |
± 0.541 ٪ من النطاق الكامل |
| دقة |
1.22070µA/LSB |
305.176µV/LSB |
2.56348µA/LSB |
