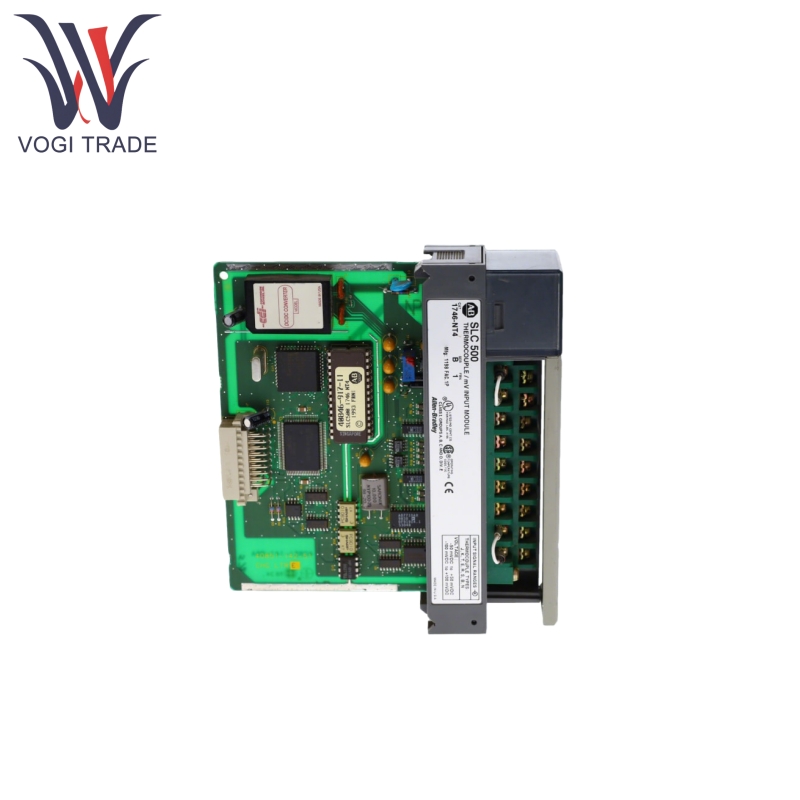

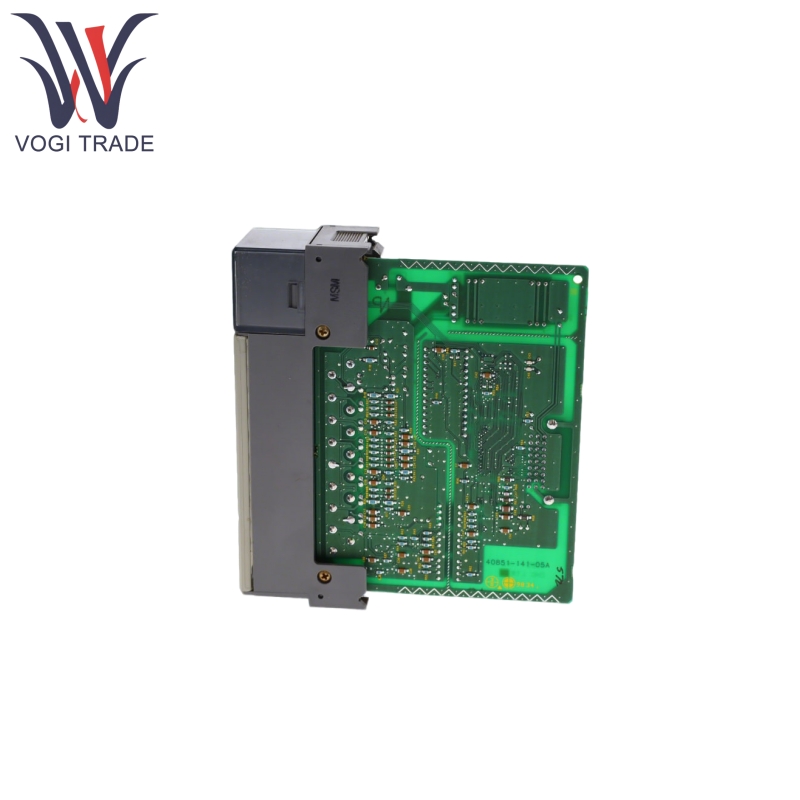

العلامة التجارية: ألين برادليالوصف: وحدة إدخال الحرارية/MVالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم Allen Bradley 1746-NT4 في المقام الأول لتلقي الإشارات التناظرية الحرارية أو MV ، وتحويلها إلى بيانات رقمية ، وتخزينها في جدول صورة للقراءة من خلال جميع معالجات SLC الثابتة والمعيارية. وهو يدعم أنواعًا متعددة من الأنواع الحرارية ونطاقات إشارة MV ، مع كل قناة قابلة للتكوين بشكل مستقل ، مما يجعلها مناسبة لتطبيقات درجة الحرارة أو قياس الإشارة الصغيرة في أنظمة التحكم الصناعية.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1746-NT4 |
| رقم الطلب |
1746-NT4 |
| كتالوج |
SLC 500 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8538900000 |
| البعد |
12*12*10cm |
| وزن |
0.2 كجم |
ميزات المنتج
يتميز Allen Bradley 1746-NT4 بأربعة قنوات مستقلة ، تدعم J و K و T و E و R و S و B و N من النوع الحراري ، بالإضافة إلى ± 50 mV و ± 100 mV DC Millivolt.
يتوافق Allen Bradley 1746-NT4 مع جميع وحدات التحكم الثابتة والمعيارية SLC 500 ويدعم التكوين عن بُعد عبر نقل الكتلة.
يدمج Allen Bradley 1746-NT4 Terminal Block مستشعرين CJC للتعويض عن إزاحة درجة الحرارة عند نقطة الاتصال الحرارية ، مما يضمن دقة القياس.
يدعم Allen Bradley 1746-NT4 الدائرة المفتوحة ، والكشف الزائد ، وغير المدى ، مما يشير إلى الأخطاء عبر مؤشرات LED لحالة القناة ومؤشرات Bit Word. يعرض LED لحالة الوحدة (الأخضر) الحالة التشغيلية الإجمالية للوحدة النمطية ، حيث تعرض مصابيح LED (الخضراء) 4 حالة تشغيلية أو خطأ للقنوات المقابلة (صلبة للمعتاد ، وميض للخطأ).
يمكن تكوين كل قناة بشكل مستقل لنوع الإدخال (الحراري/MV) ، تنسيق البيانات (الوحدات الهندسية ، تحجيم PID ، حساب النسبة) ، تردد المرشح (10 هرتز/50 هرتز/60 هرتز/250 هرتز) ، وحدات درجة الحرارة (° C/° F) ، وما إلى ذلك.
ألين برادلي 1746-NT4 معايرة المصنع ويدعم وظيفة المعايرة التلقائية للتعويض عن الإزاحة واكتساب الانجراف الناجم عن التغيرات في درجة الحرارة في محول A/D. يتم تشغيل المعايرة التلقائية عند تمكين قناة ، أو يتم تغيير نوع الإدخال أو تردد المرشح ، أو يمكن تشغيله يدويًا عبر البرامج (عن طريق تعطيل القناة ثم إعادة تخصيص القناة).
مبدأ عمل المنتج
يتم توصيل إشارة Allen Bradley 1746-NT4 الحرارية أو MV بالقناة عبر كتلة طرفية ، وتبديل الإرسال المتعدد الإشارات من القنوات الأربع إلى محول A/D.
يقيس مستشعر CJC بشكل مستمر درجة حرارة الكتلة الطرفية للتعويض عن إزاحة الجهد في الجهد الوظيفي للبرد.
يقوم محول A/D بتحويل الإشارة التناظرية إلى قيمة رقمية ، والتي يتم تخزينها بعد ذلك في كلمة بيانات جدول تعيين الإدخال بعد التصفية الرقمية.
يتواصل Allen Bradley 1746-NT4 مع معالج SLC عبر الطائرة الخلفية للهيكل ، وتلقي معلومات التكوين (كلمات تكوين جدول خرائط الإخراج) وبيانات القياس الإرجاع والحالة (كلمات البيانات وكلمات الحالة لجدول تعيين الإدخال).
تحدد كلمات التكوين معلمات مثل نوع الإدخال وتنسيق البيانات وتردد التردد للقناة ، وتعكس كلمات الحالة صحة تكوين القناة وحالة الصدع (مثل الدائرة المفتوحة ، خارج النطاق).
يمكن لـ Allen Bradley 1746-NT4 مسح جميع القنوات الممكّنة وتحديث البيانات في وقت محدد ، محسوبًا على أنه "مجموع أوقات أخذ العينات لجميع القنوات الممكّنة + وقت تحديث CJC (14 مللي ثانية)." يعتمد الوقت الذي يستغرقه إشارة الإدخال من التغيير إلى الوصول إلى 100 ٪ من قيمته النهائية على تردد المرشح (مثل مرشح 10 هرتز يتوافق مع 300 مللي ثانية).
معلمة المنتج
التفاصيل التالية هي وحدة إدخال Allen Bradley 1746-NT4 الحرارية/MV.
| غرض |
تفاصيل |
| نطاق درجة الحرارة الحرارية |
J: -210 ° C ~ 760 ° C (-346 ° F ~ 1400 ° F) K: -270 درجة مئوية ~ 1370 درجة مئوية (-454 درجة فهرنهايت ~ 2498 درجة فهرنهايت) T: -270 درجة مئوية ~ 400 درجة مئوية (-454 درجة فهرنهايت ~ 752 درجة فهرنهايت) E: -270 درجة مئوية ~ 1000 درجة مئوية (-454 درجة فهرنهايت ~ 1832 درجة فهرنهايت) R/S: 0 ° C ~ 1768 ° C (32 ° F ~ 3214 ° F) ب: 300 درجة مئوية ~ 1820 درجة مئوية (572 درجة فهرنهايت ~ 3308 درجة فهرنهايت) N: 0 ° C ~ 1300 ° C (32 ° F ~ 2372 ° F) |
| نطاق إشارة MV |
± 50 mV (-50 mV ~ +50 mV DC) ± 100 mV (-100 mV ~ +100 mV DC) |
| دقة |
دقة قياس درجة حرارة CJC: ± 1.5 درجة مئوية (0 درجة مئوية ~ 85 درجة مئوية) تختلف دقة القياس الحراري حسب النوع ونطاق درجة الحرارة (راجع التذييل أ) |
| دقة |
يعتمد على النوع الحراري وتردد المرشح. على سبيل المثال ، يحتوي Type J Thermocouple مع مرشح 10 هرتز على دقة 0.0148 درجة مئوية/خطوة (درجة مئوية) و 0.0266 درجة فهرنهايت/خطوة (° F) |
| تردد التردد والاستجابة |
10 هرتز (تردد قطع 2.62 هرتز ، استجابة الخطوة 300 مللي ثانية) 50 هرتز (13.1 هرتز ، 60 مللي ثانية) 60 هرتز (15.72 هرتز ، 50 مللي ثانية) 250 هرتز (65.5 هرتز ، 12 مللي ثانية) |
