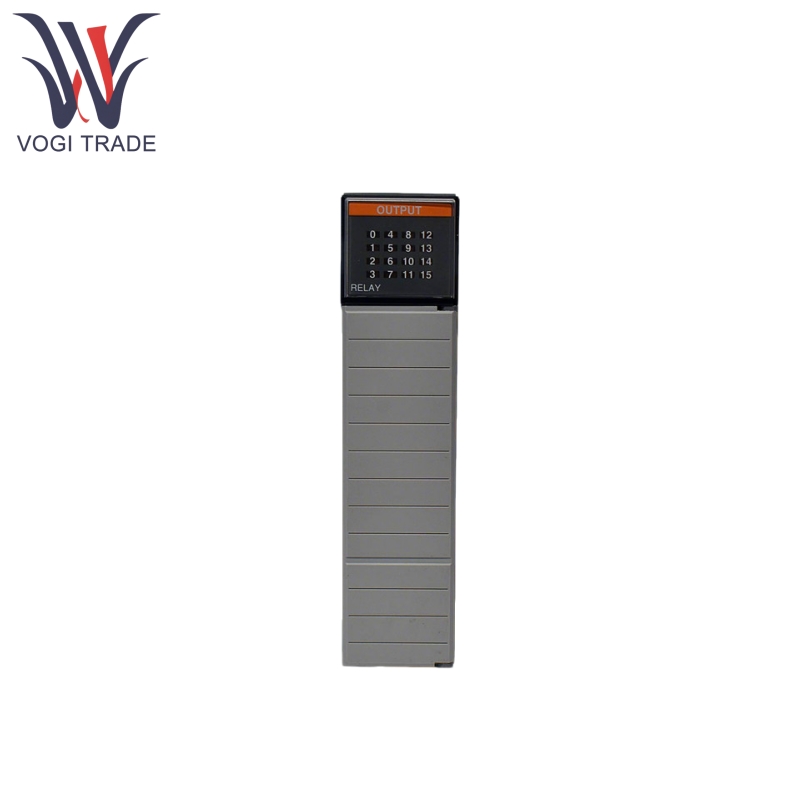

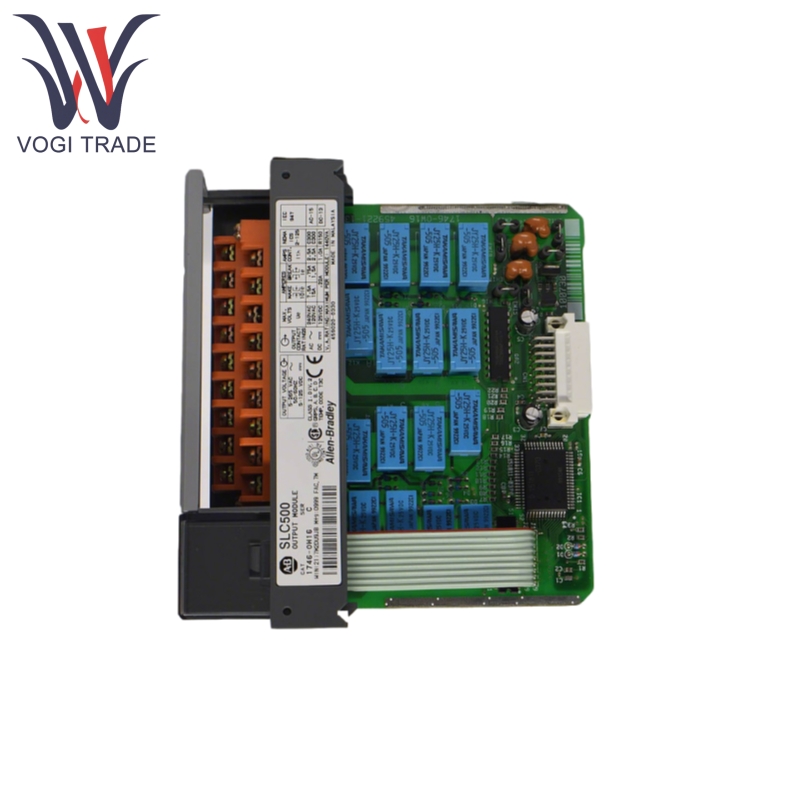

ألين برادلي 1746-OW16

ميزات المنتج

يستخدم Allen Bradley 1746-OW16 جهات اتصال التتابع الميكانيكية ، ويدعم تبديل الحمل المختلط AC/DC ، ولديه قدرة عزل كهربائية عالية (1500V Opto-Isolation).

يحتوي Allen Bradley 1746-OW16 على 16 نقطة إخراج ، مع كل 8 نقاط تشارك محطة مشتركة (نقاط لكل شائعة = 8) ، مما يجعلها مناسبة للتحكم في الأحمال الموزعة المتعددة.

يستخدم Allen Bradley 1746-OW16 كتل طرفية قابلة للإزالة بالألوان لسهولة الأسلاك والصيانة ، مما يتطلب إزالة مسامير التثبيت العلوية والسفلية للتفكيك.

ألن برادلي 1746-OW16 مناسب للبيئات الصناعية حيث قد تكون الغازات المتفجرة موجودة. قد تتأثر مادة الختم الايبوكسي ببعض المواد الكيميائية ، لذلك يلزم إجراء عمليات تفتيش منتظمة للتحقق من تدهور الأداء ، ويجب استبدال الوحدة النمطية إذا لزم الأمر.

مبدأ عمل المنتج

يتحكم Allen Bradley 1746-OW16 في الأحمال الخارجية من خلال التبديل الميكانيكي لاتصالات التتابع. عندما تتلقى الوحدة إشارة تحكم من المعالج ، يتم تنشيط ملف الترحيل الداخلي ، وتغلق جهات الاتصال ، وتوصيل دائرة التحميل الخارجية ؛ عندما تختفي الإشارة ، يتم إلغاء تنشيط الملف ، وفتح جهات الاتصال ، ويتم فصل الحمل.

جهات اتصال التتابع مناسبة لتبديل الأحمال الاستقرائية أو المقاومة ولا تتطلب قمعًا إضافيًا للارتفاع. ومع ذلك ، يوصى بتثبيت مثبط على الأحمال الاستقرائية الخارجية لتمديد عمر الاتصال.

تدعم الكتلة الطرفية حجمًا أقصى سلكي يبلغ 2 مم دماغي (14 AWG) ، بحد أقصى 2 سلك لكل محطة. عزم الدوران التشديد هو 0.9 نانومتر (8 رطل في.).

معلمة المنتج

التفاصيل التالية هي وحدة إخراج الاتصال Allen Bradley 1746-OW16.

نوع الإخراج: إخراج اتصال التتابع (AC/DC متوافق)

نقاط الإخراج: 16 نقطة

نطاق جهد التشغيل: AC: 5 ~ 265V AC ، DC: 5 ~ 125V DC

تأخير الإشارة: 10.0 مللي ثانية لكل من التشغيل وإيقافها تحت الحمل المقاوم القصوى

تسرب خارج الدولة الحالي: 0 مللي أمبير (بدون تسرب)

الحد الأدنى للحمل الحالي: 10 مللي أمبير (في 5V DC)

تصنيفات التلامس التتابع (تيار مستمر):

AC: 2.5A في 120V ، 1.0A في 240 فولت

DC: 1.0A في 125V ، 2.0A في 24 فولت

الحد الأقصى للتيار المستمر: 16.0A AC (8.0A لكل مشترك)

Packplane Current Current: 5V DC: 0.170A ، 24V DC: 0.180A

درجة حرارة التشغيل: 0 ~ 60 درجة مئوية (32 ~ 140 درجة فهرنهايت)

درجة الحرارة غير التشغيلية: -40 ~ 85 درجة مئوية (-40 ~ 185 درجة فهرنهايت)

الرطوبة التشغيلية: 5 ٪ ~ 95 ٪ (غير تكثيف)

تشغيل الاهتزاز: إزاحة 0.015 بوصة (ذروة) في 5 ~ 57 هرتز ، تسارع 2.5 جم في 57 ~ 2000Hz

تشغيل الصدمة: 10g (فريدة من نوعها لوحدات الترحيل ، أقل من 30 جرام للوحدات النمطية الأخرى غير المرن)

القدرة على العزلة: 1500V (العزلة الكهربائية الضوئية بين محطات الإدخال/الإخراج ومنطق التحكم)

استهلاك الطاقة لكل نقطة: 0.033W

الحد الأدنى من استهلاك الطاقة: 5.170W (عندما لا توجد طاقة خارجية)

إجمالي استهلاك الطاقة: 5.70W (عندما يتم تنشيط جميع النقاط)
