العلامة التجارية: ألين برادليالوصف: وحدة محول الإدخال/الإخراج عن بُعدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيمكن لـ Allen Bradley 1747-ASB تعيين صور وحدات I/O مباشرة في الهيكل البعيد والهيكل التوسع على صور معالجات SLC أو PLC ، مما يتيح نقل البيانات التلقائي دون الحاجة إلى برمجة المستخدم.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1747-ASB |
| رقم الطلب |
1747-ASB |
| كتالوج |
SLC 500 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8504409999 |
| البعد |
12*12*8cm |
| وزن |
0.8 كجم |
ميزات المنتج

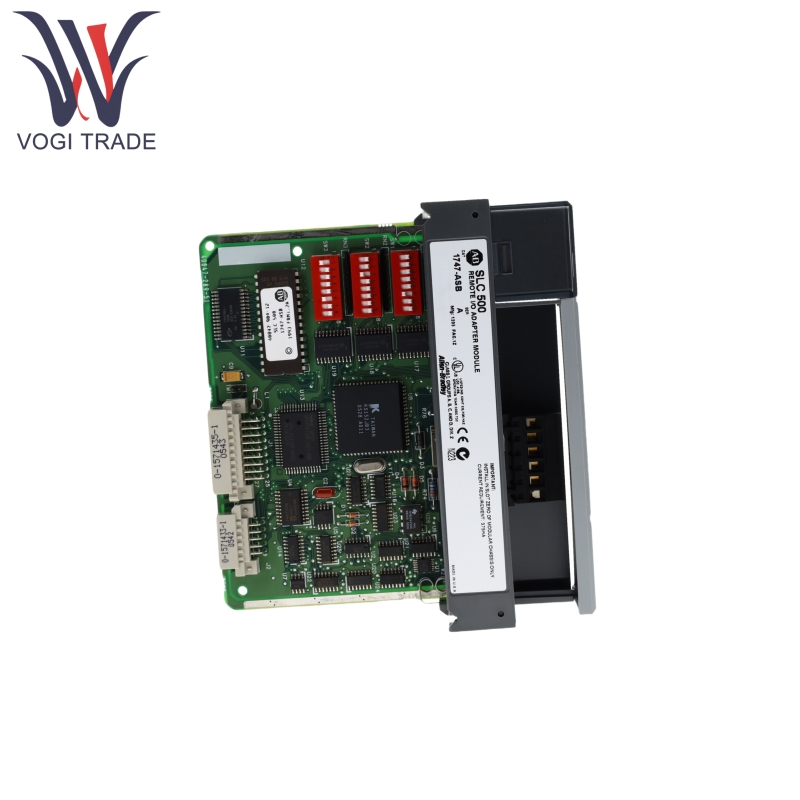

يحتوي Allen Bradley 1747-ASB على 3 مجموعات من مفاتيح DIP (SW1 ، SW2 ، SW3) لإعداد المعلمات مثل رقم رف المنطق ، معدل الاتصال ، وحجم الصورة.
يحتوي Allen Bradley 1747-ASB على موصل مفتاح من 6 أسنان لاتصال RIO Link و RESTOR RESTAR RESTART SWIRK ، وفتحات الاحتفاظ بالكابلات ، ومقاطع القفل الذاتي.
يتم إرسال إخراج البيانات من الماسح الضوئي للهيكل المحلي (SLC/PLC) عبر رابط RIO إلى 1747-ASB ، ثم يتم إرساله إلى وحدة الإخراج عبر لوحة الهيكل الخلفي. يتم جمع بيانات الإدخال بواسطة 1747-ASB من وحدة الإدخال عبر الطائرة الخلفية ، ثم يتم إرجاعها إلى الماسح الضوئي عبر رابط RIO.
يدعم Allen Bradley 1747-ASB ثلاثة أوضاع عن معالجة وحدة الإدخال/الإخراج ، فتحة 2 (2 فتحات الشكل 1 مجموعة منطقية) ، فتحة واحدة (نموذج واحد من مجموعة واحدة منطقية) ، و 1/2 chlot (1 فتحات الفتحة 2 مجموعات منطقية).

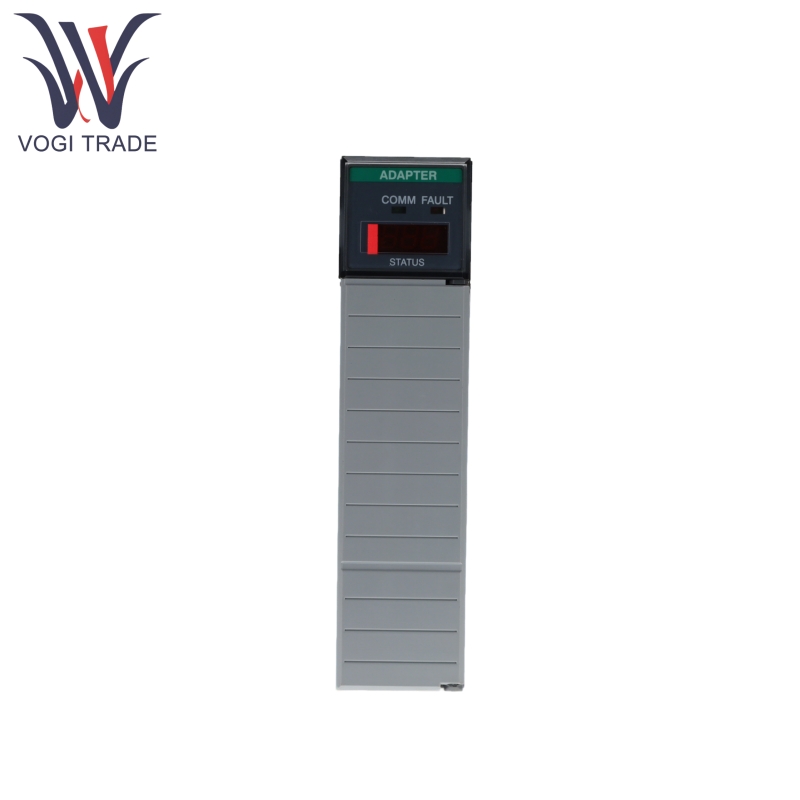

LED Green Comm LED (لا يزال مضاءًا أثناء التشغيل العادي) ، LED Red Lead (تضيء عند حدوث خطأ).
يدعم Allen Bradley 1747-ASB طوبولوجيا سلسلة Daisy لربط أجهزة Rio ، بحد أقصى 32 محولًا (إذا كانت جميع الأجهزة لديها قدرة عقدة تمدد) أو 16 (دون قدرة عقدة التوسع).
يمكن تكوين Allen Bradley 1747-ASB بميزات مثل "Hold Last State (HLS)" (تحتفظ وحدات الإخراج المنفصلة بحالتها الأخيرة أثناء انقطاع الاتصالات) و "قفل إعادة تشغيل المعالج (PRL)" (مطلوب فتح يدوي بعد استئناف الاتصال).
LED Green Comm LED (لا يزال مضاءًا أثناء التشغيل العادي) ، LED Red Lead (تضيء عند حدوث خطأ).
مبدأ عمل المنتج
يرسل الماسح الضوئي لوحدة التحكم الرئيسية (الهيكل المحلي) بيانات الإخراج إلى 1747-ASB عبر رابط RIO. تقوم الوحدة تلقائيًا بنقل البيانات إلى وحدات الإخراج للهيكل البعيد والهيكل التوسع عبر لوحة الخلفية للهيكل.
يتم جمع الإشارات من وحدات الإدخال عن بُعد بواسطة 1747-ASB عبر الطائرة الخلفية للهيكل ثم يتم إرجاعها إلى الماسح الضوئي لوحدة التحكم الرئيسية عبر رابط RIO.
يتم تعيين عناوين المنطق ومعدلات الاتصال والمعلمات الأخرى عبر مفاتيح DIP لضمان التوافق مع طريقة معالجة وحدة التحكم الرئيسية (تستخدم SLC العشرية ، واستخدامات PLC OCTAL) ، وتمكين توسيع الإدخال/الإخراج التوصيل والتشغيل دون برمجة إضافية.
معلمة المنتج
التفاصيل التالية هي وحدة محول الإدخال/الإخراج عن بعد ASB ASB.
| فئة |
معلمات مفصلة |
| المعلمات الكهربائية |
الاستهلاك الحالي للهواء الطلق: 375 مللي أمبير @ 5V العاصمة |
| المعلمات البيئية |
درجة حرارة التشغيل: 0 درجة مئوية ~ 60 درجة مئوية (32 درجة فهرنهايت ~ 140 درجة فهرنهايت) درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية (-40 درجة فهرنهايت ~ 185 درجة فهرنهايت) الرطوبة: 5 ٪ ~ 95 ٪ |
| خصائص مكافحة التداخل والخصائص الميكانيكية |
مقاومة الاهتزاز: 0.015 بوصة من الذروة إلى الذروة في 5-57 هرتز ؛ تسارع 2.5GS في 57-2000 هرتز صدمة (التشغيل): 30GS مناعة الضوضاء: يتوافق مع NEMA Standard ICS 2-230 |
| معلمات الاتصال |
معدلات باود المدعومة: 57.6K ، 115.2K ، 230.4K BPS (تم تكوينها عبر مفاتيح DIP ، يجب أن تكون متسقة لجميع الأجهزة) أقصى مسافة الكابل (Belden 9463) - 57.6 كيلو برت: 3048 متر (10000 قدم) - 115.2 كيلو برت: 1524 متر (5000 قدم) - 230.4 كيلو برت في الثانية: 762 مترًا (2500 قدم) إنهاء المقاوم: 82Ω أو 150Ω (1/2 واط ، اعتمادًا على معدل البذرة وقدرة العقدة الموسعة) |
