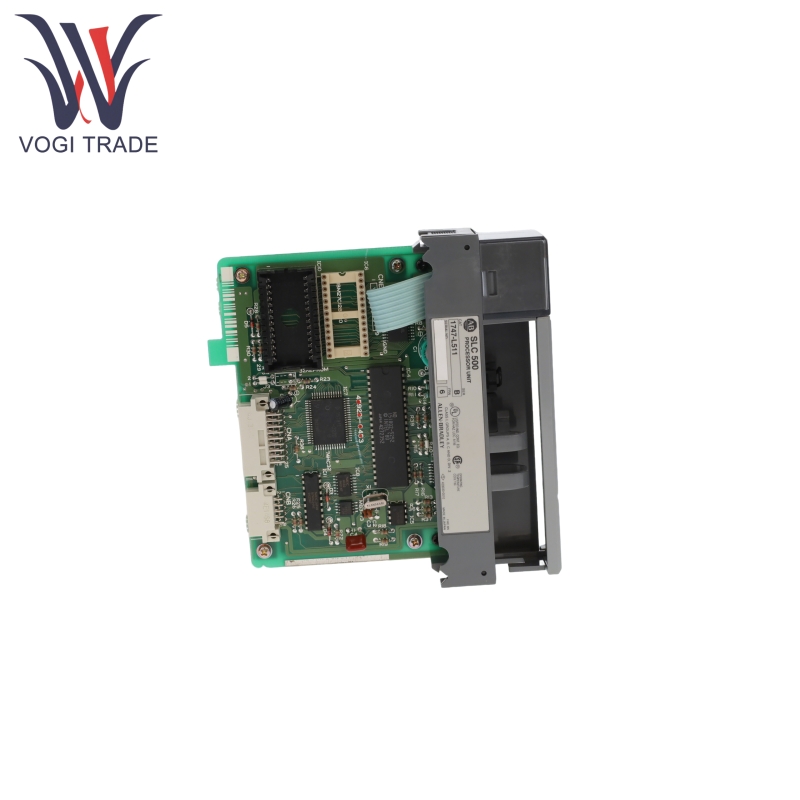

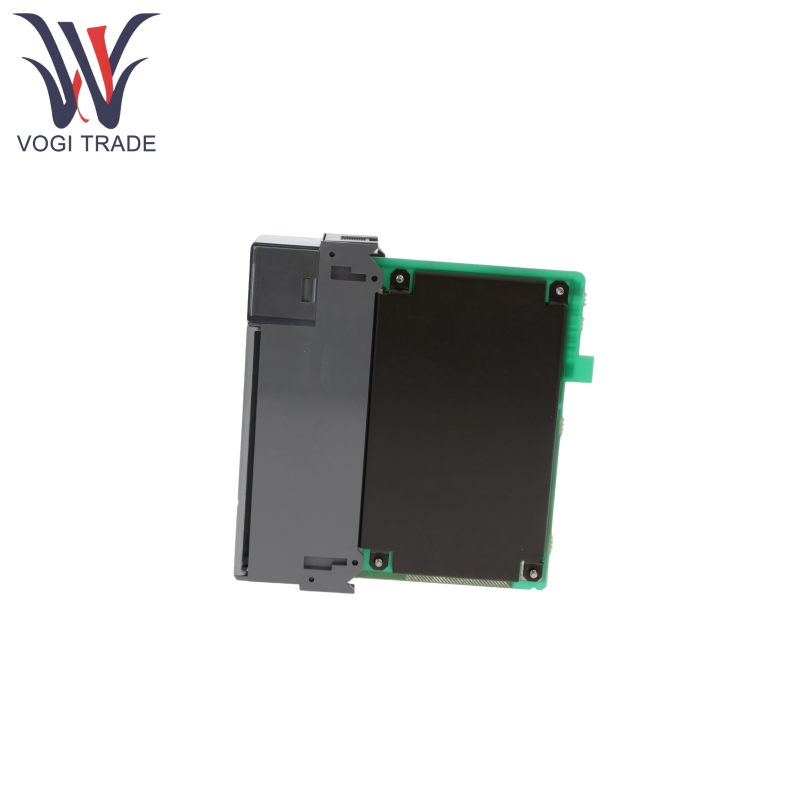

ألين برادلي 1747-L511

ميزات المنتج

يحتوي معالج Allen Bradley 1747 L511 على كلمة واحدة من ذاكرة المستخدم التي يمكن توسيعها إلى كلمات 4K مع وحدات ذاكرة EEPROM 1747-M1 (1K) أو 1747-M2 (4K) للبرنامج والبيانات.

يحتوي Allen Bradley 1747-L511 على مكثف فائق مدمج أو بطارية اختيارية (1747-BA) مصممة من الداخل ، وهذا يؤدي إلى نسخة احتياطية من الذاكرة للحفاظ على البيانات في حالة خسارة في حالة وجود خسارة.

يحتوي Allen Bradley 1747-L511 على منفذ DH-485 مدمج ، ولكن لا يمكنه إلا أن يعمل كعبد لمعالج SLC 5/03 أو أعلى ، لذلك لا يمكن أن يكون منشئ رسالة نشط.

يمكن لـ Allen Bradley 1747-L511 الاتصال بشبكة DevicEnet عبر وحدة تمديد أو استخدم 1747-SN للاتصالات عن بُعد I/O. وهو يدعم تشخيصات الإدخال/الإخراج الشاملة ، قادرة على اكتشاف أخطاء النظام وتشوهات الجهاز الميداني.

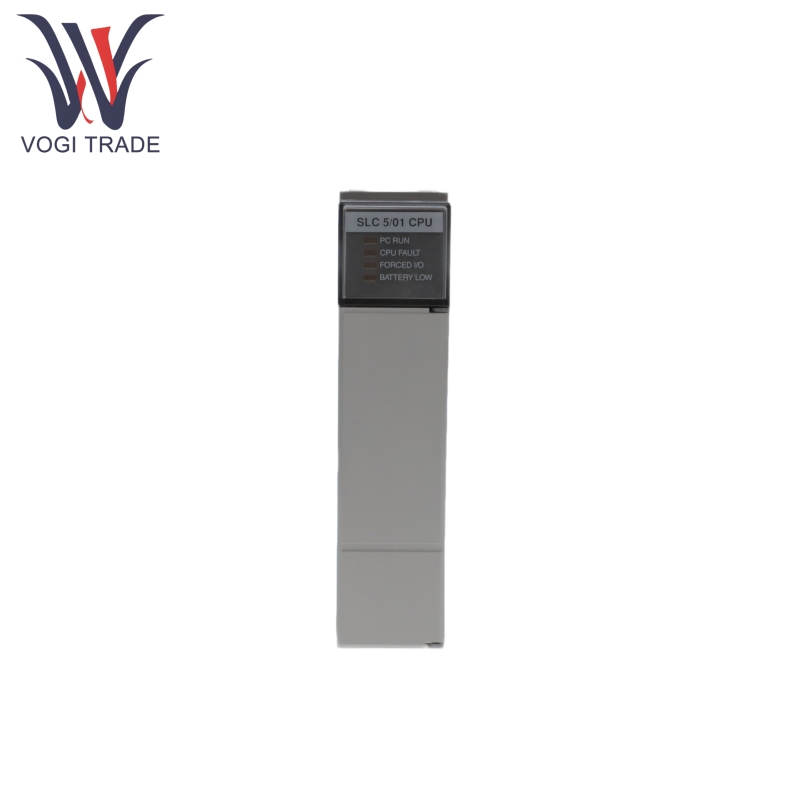

تم تجهيز Allen Bradley 1747-L511 بمصابيح مؤشر LED التي تعرض الحالة التشغيلية في الوقت الفعلي (Run) ، و CPU خطأ (FLT) ، والبطارية المنخفضة (BAT) ، و I/O Force (FORC) ، من بين أمور أخرى.

يستخدم Allen Bradley 1747-L511 برنامج RSLogix 500 لبرمجة منطق السلم ، ودعم التحرير في وضع عدم الاتصال ، والمراقبة عبر الإنترنت ، وتعديلات وقت التشغيل. وهو متوافق مع كابل البرمجة 1747-CP3 ، والاتصال بجهاز كمبيوتر عبر واجهة RS-232.

مبدأ عمل المنتج

يستخدم Allen Bradley 1747-L511 آلية مسح دوري ، وتنفيذ ثلاث مراحل ، وأخذ عينات من الإدخال ، وتنفيذ البرنامج ، وتحديث الإخراج.

أخذ عينات الإدخال: يقرأ حالة جميع وحدات الإدخال ويخزنها في جدول الصورة.

تنفيذ البرنامج: تعليمات تواجيم الخط حسب السطر وفقًا لمنطق السلم ، ويقوم بتحديث السجلات الداخلية ، وتحديث جدول صورة الإخراج.

تحديث الإخراج: يكتب نتائج جدول صورة الإخراج إلى وحدات الإخراج الفعلي.

يدعم Allen Bradley 1747-L511 أيضًا برمجة مخطط السلم ، حيث يمكن للمستخدمين كتابة تعليمات المنطق (مثل المرحلات والوقت والعدادات) باستخدام RSLogix 500. يتم تخزين البرنامج في EEPROM ، ويقوم المعالج بتنفيذها دوريًا وفقًا لفترة المسح.

معلمة المنتج

التفاصيل التالية هي وحدة تحكم Allen Bradley 1747-L511.

مزود الطاقة:

مزود الطاقة الخلفي: 350ma في 5V DC ، 105MA في 24V DC.

نطاق جهد الإدخال: 12-24V DC (يتطلب دعم وحدة الطاقة الخارجية)

إمكانية I/O:

يدعم ما يصل إلى 3 هيكل I/O محلي ، مع ما مجموعه 960 نقطة I/O الرقمية أو 96 نقطة التناظرية

يمكن توصيل توسيع I/O عن بُعد حتى 4096 نقاط I/O عن بُعد عبر وحدة 1747-SN

أداء المعالجة:

وقت فحص البرنامج: 8 مللي ثانية لكل كلمة رئيسية

وقت الفحص I/O: 2.6 مللي ثانية

بيئة التشغيل:

درجة الحرارة: 0-60 درجة مئوية

الرطوبة: 5 ٪ -95 ٪ (غير تكثيف)

مقاومة الاهتزاز: 2.5 جم (5-2000 هرتز) في حالة التشغيل ، 5G في حالة غير مرغوب فيها
