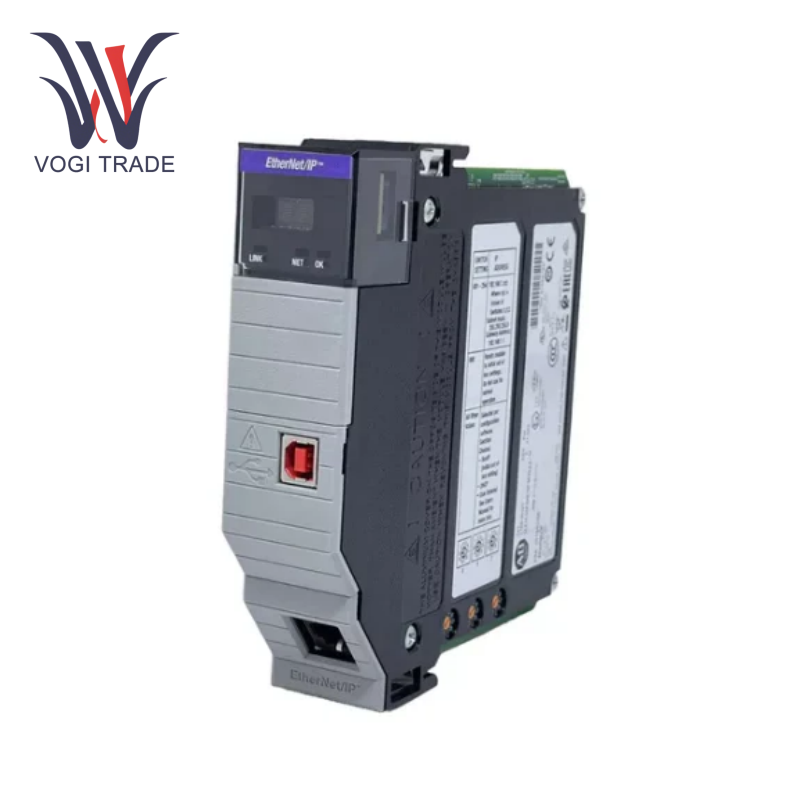

ألين برادلي 1756-en2t

المعلمات الفنية

نوع الشبكة: Ethernet/IP (يدعم بروتوكول CIP).

تكوين المنفذ: 1 منفذ RJ45 (10/100 ميغابت في الثانية) ، منفذ USB 1.1 (للتكوين المحلي).

معدل الاتصال: 10/100 ميغابت في الثانية.

البروتوكولات المدعومة: CIP ، Modbus TCP/IP ، اتصال I/O في الوقت الحقيقي ، اتصال السلامة (سلامة CIP).

جهد إمدادات الطاقة: 24 فولت DC (متوافق مع مزود الطاقة Contrologix رف).

درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية.

استهلاك الطاقة: 5.1W (أقصى استهلاك للطاقة) ، تبديد الحرارة 17.4 BTU/H.

ملاحظة: لدى Allen Bradley 1756-EN2T وظيفة مفتاح إلكتروني مدمجة لمنع فشل الاتصال الناجم عن عدم تطابق الأجهزة.

سمات

التواصل في الوقت الفعلي: يدعم Allen Bradley 1756-En2T التحكم في I/O عالي السرعة واكتساب البيانات ، مما يضمن استجابة ميلي ثانية.

التكرار والموثوقية: وظيفة حلقة مستوى الجهاز المتكاملة (DLR) لتحسين تحمل أخطاء الشبكة.

اتصال السلامة: يستخدم Allen Bradley 1756-EN2T بروتوكول CIP الأمان لتحقيق انتقال متزامن لبيانات التحكم في السلامة والبيانات القياسية.

التكوين المرن: يمكن تعيين عنوان IP من خلال مفتاح الدوار أو BOOTP/DHCP أو برنامج (RSLINX/Studio 5000).

وظيفة التشخيص: توفر مؤشرات الحالة (مثل حالة الشبكة ، مزود الطاقة ، السجلات) وسجلات السجل لتسهيل استكشاف الأخطاء وإصلاحها السريعة.

كيفية الاستخدام والمبدأ

تثبيت الأجهزة: أدخل Allen Bradley 1756-EN2T في حامل Contrologix وقم بتوصيل منفذ RJ45 بمفتاح Ethernet.

تكوين البرنامج: قم بتعيين IP ثابت من خلال RSLINX أو Studio 5000.

BOOTP/DHCP: تحتاج إلى استعادة إعدادات المصنع من خلال مفتاح Rotary 888 قبل التنشيط.

تكامل البرمجة: أضف وحدات في Studio 5000 ، وتكوين معلمات تعيين الإدخال/الإخراج والاتصال.

مبدأ العمل: يعمل Allen Bradley 1756-En2T كعقدة شبكة Ethernet/IP ، ويغلف تعليمات وحدة التحكم في حزم بيانات TCP/IP وينقلها إلى الأجهزة الطرفية (مثل أجهزة الاستشعار والمحركات) ، أثناء تلقي بيانات التغذية المرتدة وتحليلها لتحقيق التحكم في الحلقة المغلقة.
