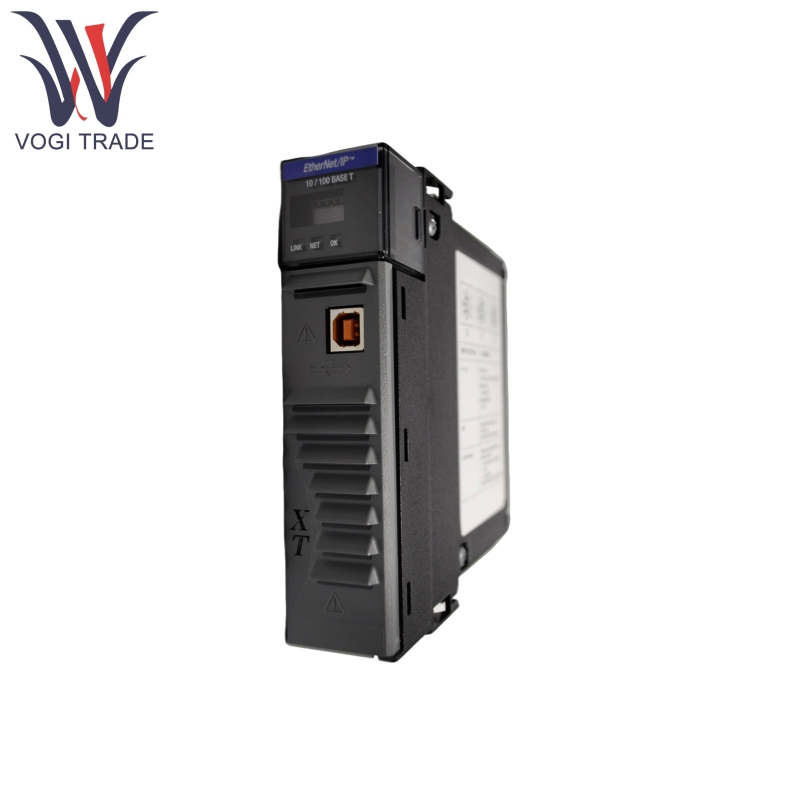

العلامة التجارية: ألين برادليالوصف: وحدة البيئة الموسعةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيقوم Allen Bradley 1756-EN2TXT بإضافة وصول شبكة Ethernet/IP إلى نظام Contrologix مما يسمح لوحدة التحكم بتوصيل أجهزة I/O عن بُعد أو وحدات تحكم أو أجهزة كمبيوتر أخرى على مستوى أعلى. كما يدرك نقل الرسائل في الوقت الحقيقي واتصال الرسائل العامة وفقًا لبروتوكول Ethernet/IP المفتوح (متوافق أيضًا مع بروتوكول CIP).
| تصنيع |
ألين برادلي |
| رقم النموذج |
1756 |
| رقم الطلب |
1756-en2txt |
| كتالوج |
Controgixix |
| بلد المنشأ |
سويسرا |
| رمز HS |
8538900000 |
| البعد |
14*14*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
Allen Bradley 1756-EN2TXT هو -25 درجة مئوية إلى +70 درجة مئوية (-13 درجة فهرنهايت إلى +158 درجة فهرنهايت) وهو أعلى بكثير من الوحدات النمطية الشائعة ويطبق على البيئات الصناعية ذات درجة الحرارة المنخفضة أو عالية الحرارة.
Allen Bradley 1756-EN2TXT كواجهة شبكة Ethernet/IP ، فإنه يتيح الاتصال بين نظام Contrologix وأجهزة Ethernet/IP الأخرى ، ودعم نقل بيانات I/O في الوقت الفعلي.
يدعم Allen Bradley 1756-EN2TXT التحكم في الوصول إلى الأمان من الدرجة الصناعية ، مما يتيح الوصول الآمن إلى نظام التحكم من داخل شبكة المصنع.
حصل Allen Bradley 1756-EN2TXT على شهادات بيئية متعددة (مثل ANSI/ISA-S71.04-1985 من الفئة G1/G2/G3) ، وهي مقاومة لضباب الملح والتآكل والرطوبة والنمو الفطري. كما أنه مقاوم للتداخل الكهرومغناطيسي (EMI) والاهتزاز/الصدمة ، مما يجعله مناسبًا للبيئات الصناعية المعقدة.
مبدأ عمل المنتج
يتم استخدام Allen Bradley 1756-EN2TXT بشكل أساسي مع وحدات التحكم التي يتم تثبيتها في حامل Contrologix (مثل 1756-L8x/L7x) والتي تخدمها عن طريق الحصول على أوامر وحدات التحكم من خلال ناقل الطائرة الخلفية ونقلها إلى الأجهزة الخارجية التي يمكنها الوصول إلى واجهة Ethernet/IP.
يعتمد Allen Bradley 1756-EN2TXT على بروتوكول CIP ويدعم وضعين للاتصال:
الرسائل الضمنية: نقل بيانات I/O في الوقت الفعلي (مثل إشارات المستشعر والمشغل).
الرسائل الصريحة: أوامر التكوين غير الحقيقية أو التشخيص أو التحكم (على سبيل المثال ، تعديلات المعلمات ، استعراض الحالة).
يتميز Allen Bradley 1756-EN2TXT بالمتانة المعززة مقابل نطاقات درجات الحرارة الواسعة والبيئات المسببة للتآكل من خلال عناصر التصميم الخاصة (على سبيل المثال ، الطلاء المطابق الاختياري) ، مما يضمن تشغيل مستقر في ظل ظروف قاسية.
معلمة المنتج
التفاصيل التالية هي وحدة البيئة الممتدة Allen Bradley 1756-EN2TXT.
| غرض |
مواصفة |
| درجة حرارة التشغيل |
-25 درجة مئوية ≤ ta ≤ +70 درجة مئوية (-13 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| درجة حرارة التخزين |
-40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الرطوبة النسبية |
5 ٪ ~ 95 ٪ (غير الوصايا ، IEC 60068-2-30) |
| مقاومة الاهتزاز |
2 جم @ 10 ~ 500 هرتز (IEC 60068-2-6) |
| مقاومة الصدمة |
30 جم (حالة التشغيل) ، 50 غرام (حالة غير مرغوب فيها) |
| التوافق الكهرومغناطيسي (EMC) |
10V/M 1KHz موجة جيبية (80 ٪ AM ، 80 ~ 2000 MHz) ، ± 3 كيلو فولت EFT/B (موانئ Ethernet) |
| الاستهلاك الحالي |
1 (أ) |
| استهلاك الطاقة |
5.1 W (17.4 BTU/HR ، راجع نفس السلسلة) |
| فئة العزل |
30V (مستمر) ، نوع العزل الأساسي |
| اختبار العزل |
اختبار 980V AC لمدة 60 ثانية (Ethernet إلى Packplane ، USB إلى Ethernet) |
| بروتوكول الشبكة |
Ethernet/IP (استنادًا إلى بروتوكول CIP) |
| الواجهة المادية |
2 Ethernet RJ45 (الفئة 5) |
| معدل الاتصال |
يدعم 10/100 ميغابت في الثانية (Auto-Adpted) |
| قدرة الاتصال |
يدعم اتصالات اتصال Logix (راجع نفس وحدات Series XT ، حوالي 256) |
