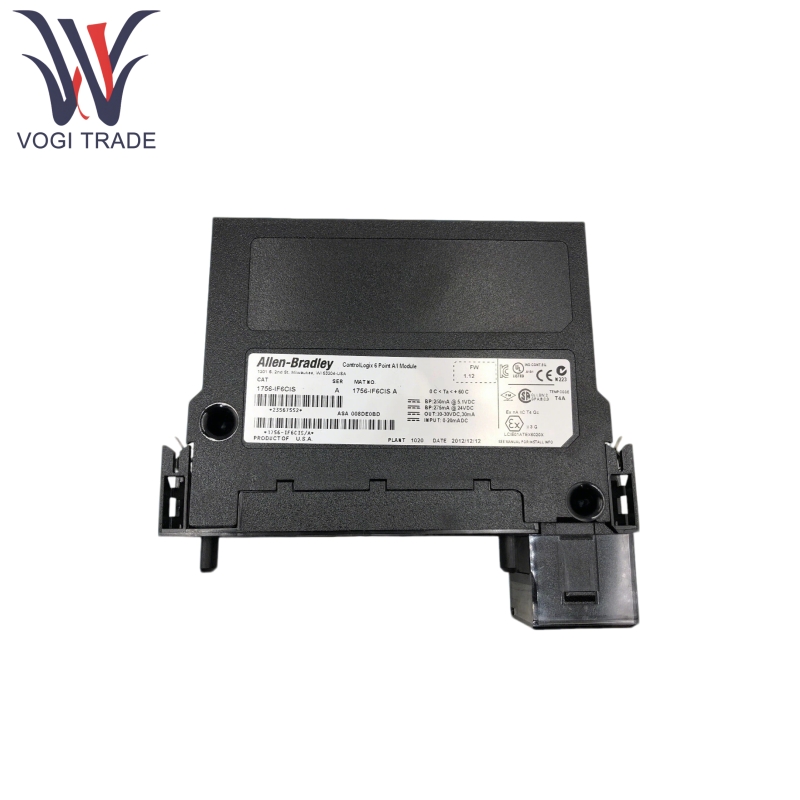

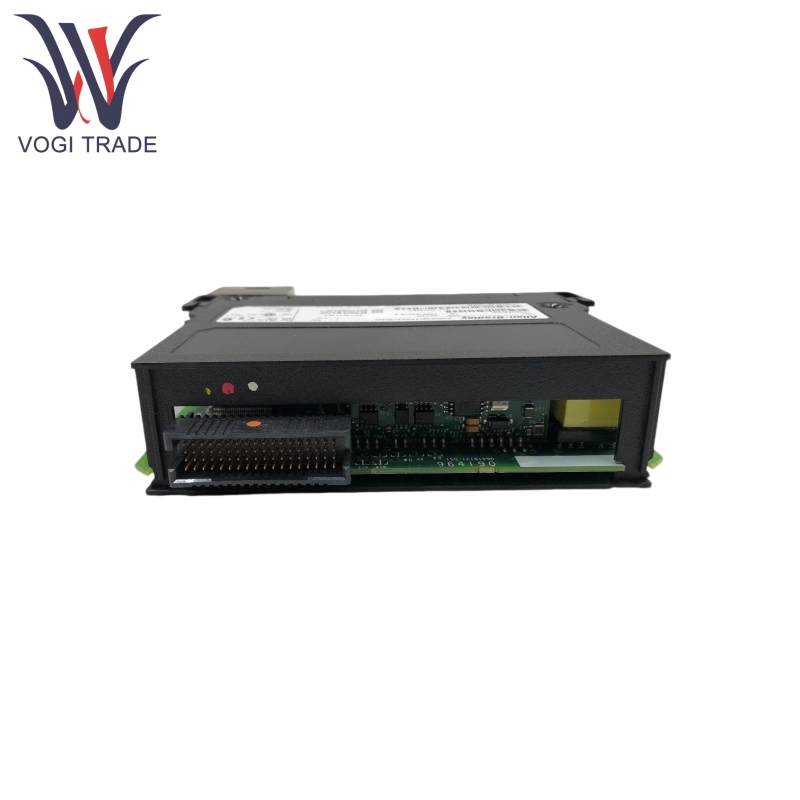

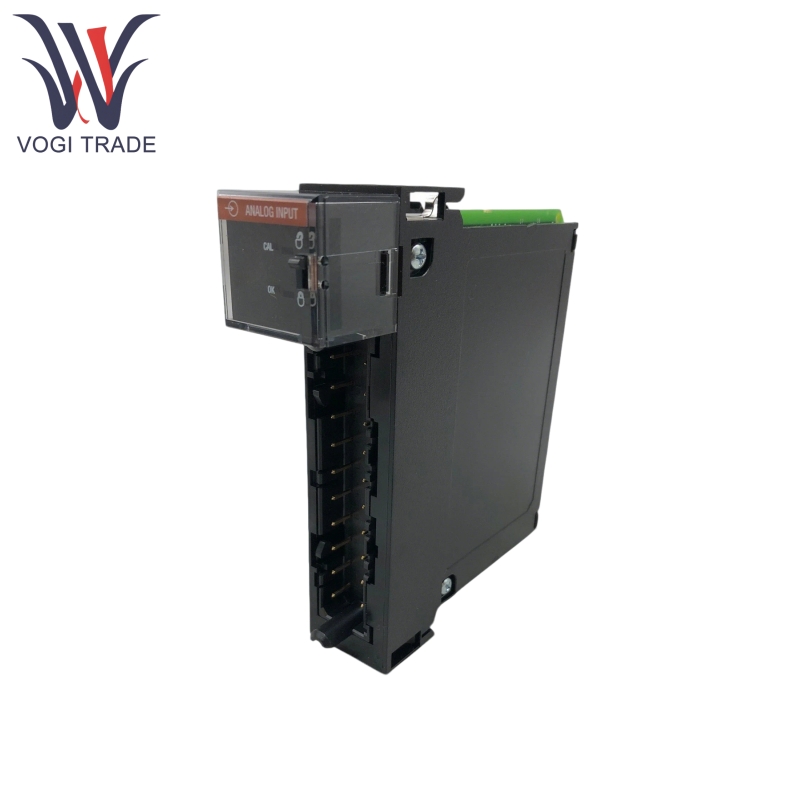

العلامة التجارية: ألين برادليالوصف: وحدة I/O التناظرية المعزولةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم Allen Bradley 1756-IF6CIS بشكل أساسي في أنظمة الأتمتة الصناعية لجمع الإشارات الحالية للحقل وتحويلها إلى إشارات رقمية لمعالجة وحدة التحكم. وهو يدعم العزلة على مستوى القناة ويتميز بقدرات قوية لمكافحة التدخل والتكامل العالي ، مما يجعلها مناسبة للبيئات الصناعية التي تتطلب جمع الإشارات عالية الدقة.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1756-if6cis |
| رقم الطلب |
1756-if6cis |
| كتالوج |
Controgixix |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
14*14*10cm |
| وزن |
0.6 كجم |
ميزات المنتج
يتميز Allen Bradley 1756-IF6CIS بالعزلة الكهربائية بين القنوات لتقليل التداخل وتعزيز استقرار النظام. يوفر مصدر الطاقة المعزول المتكامل لكل قناة إخراجًا محدودًا للتيار 28MA ، مما يتيح مصدر الطاقة المباشر من أجهزة الإرسال اثنين من الأسلاك دون الحاجة إلى مصدر طاقة خارجي.
يدعم Allen Bradley 1756-IF6CIS المدخلات الحالية فقط ، مع نطاق 0-20MA (الحد الأعلى للكشف الزائد: 21.09376ma). بدقة 16 بت ، فإن الحد الأدنى من دقة الكشف هو 0.34µA لكل عدد ، مما يتيح التقاط تغييرات إشارة الدقيقة.
يمكن لـ Allen Bradley 1756-IF6CIS إجراء اكتشاف الدائرة المفتوحة ، عندما يتم فصل خط الإشارة أو إزالة الكتلة الطرفية ، يتم عرض بيانات القناة المقابلة على أنها ضمن/قيم المدى الزائد (وضع النقطة العائمة) أو تعدادات محددة (وضع عدد صحيح) ، ويؤدي إلى القليل من الخطأ. يشار إلى الكشف الزائد/غير المدى عبر بت الحالة عندما تتجاوز إشارة الدخل نطاق 0-20MA.
Allen Bradley 1756-IF6CIS يدعم SWAP الساخن (RIUP) ، يمكن إدراجه أو إزالته أثناء تشغيل النظام دون التأثير على تشغيل الأجهزة الأخرى.
يدعم Allen Bradley 1756-IF6CIS أرقام IEEE 32 بت الفاصلة (الوظائف الكاملة ، مثل التصفية والإنذارات) والأعداد الصحيحة 16 بت (الوظائف الأساسية ، مع الحد الأدنى من استخدام الذاكرة).
يدعم Allen Bradley 1756-IF6CIS الوضع متعدد المالك ، مما يسمح بقراءة بيانات الإدخال في وقت واحد بواسطة وحدات تحكم متعددة ، مما يعزز التكرار في النظام. ويدعم أيضًا معايرة مستوى القناة أو مستوى الوحدة النمطية ، التي يتم تنفيذها عبر البرامج (مثل Studio 5000 Logix Designer) بالتزامن مع المصدر الحالي عالي الدقة ، للتعويض عن أخطاء الأجهزة وتحسين دقة القياس.
مبدأ عمل المنتج
يمكن لـ Allen Bradley 1756-IF6CIS توصيل الإشارة الحالية في الموقع بالوحدة عبر المحطات ، والتي يتم عزلها بعد ذلك بواسطة دائرة العزل قبل إدخال محول A/D لتحويلها إلى إشارة رقمية.
إنه يتميز بتصفية مدمجة (مرشح الشق ، الافتراضي 60 هرتز لقمع تداخل تردد الطاقة) وتعويض المعايرة. يتم نقل البيانات المعالجة إلى وحدة التحكم في النموذج الرقمي عبر لوحة الخلفية.
يتبنى نموذج المنتج/المستهلك ، مع الوحدة النمطية بيانات البث المتعدد بشكل نشط (لا مطلوب استطلاع وحدة تحكم) ، وتشمل البيانات الطوابع الزمنية (الطوابع الزمنية المتداول أو الطوابع الزمنية CST).
معلمة المنتج
التفاصيل التالية هي وحدة I/O التناظرية المعزولة.
| فئة |
تفاصيل المعلمة |
| نطاق الإدخال |
0-20MA (المعدل الطبيعي) تجاوز الحد الأعلى للاكتشاف 21.09376ma |
| دقة |
16 بت ، 0.34µA / العد |
| معدل أخذ العينات |
تتعلق بفلتر الشق (في الافتراضي 60Hz): - وضع عدد صحيح: الحد الأدنى RTS 19MS - وضع النقطة العائمة: الحد الأدنى RTS 25ms |
| الجهد العزلة |
العزلة بين القنوات وبين القنوات والوحة الخلفية (راجع مستند مواصفات 1756-TD002 لقيم محددة) |
| دقة |
دقة ما بعد المعايرة: 0.01-0.05 ٪ من النطاق (عند 25 ℃) تعتمد على درجة الحرارة (كسب الانجراف 80ppm/℃) |
| استهلاك الطاقة |
Packplane Power 7.9W (انتبه إلى قدرة طاقة الهيكل لتجنب التحميل الزائد) |
| درجة حرارة التشغيل |
0-60 ℃ (العملية) -40-85 ℃ (التخزين) |
| بروتوكول الاتصال |
يدعم نموذج المنتج/المستهلك ، يتواصل عبر لوحة Contrologix الخلفية |
