ألين برادلي 1756-L55M12

ميزات المنتج

تم تصميم Allen Bradley 1756-L55m12 باستخدام وحدة ذاكرة 1756-M12 للبيانات وتخزين المنطق ويمكن توسيعها باستخدام وحدة ذاكرة غير متطايرة لتخزين البرامج والتكوينات والبيانات التاريخية والمزيد.

يوفر Allen Bradley 1756-L55M5M12 توسيعًا إضافيًا للتخزين غير المتطابق باستخدام بطاقات CompactFlash (1784-CF64 / 128).

يدعم Allen Bradley 1756-L55M5M12 ثلاثة أوضاع تشغيلية مثل البرنامج والتشغيل والبلاوة ، والتي يمكن تبديلها باستخدام مفتاح مفتاح أو برنامج RSLogix 5000.

يدعم Allen Bradley 1756-L55M5M12 RIUP ، مما يسمح بتثبيت الوحدات النمطية أو إزالتها أثناء تشغيل الرف.

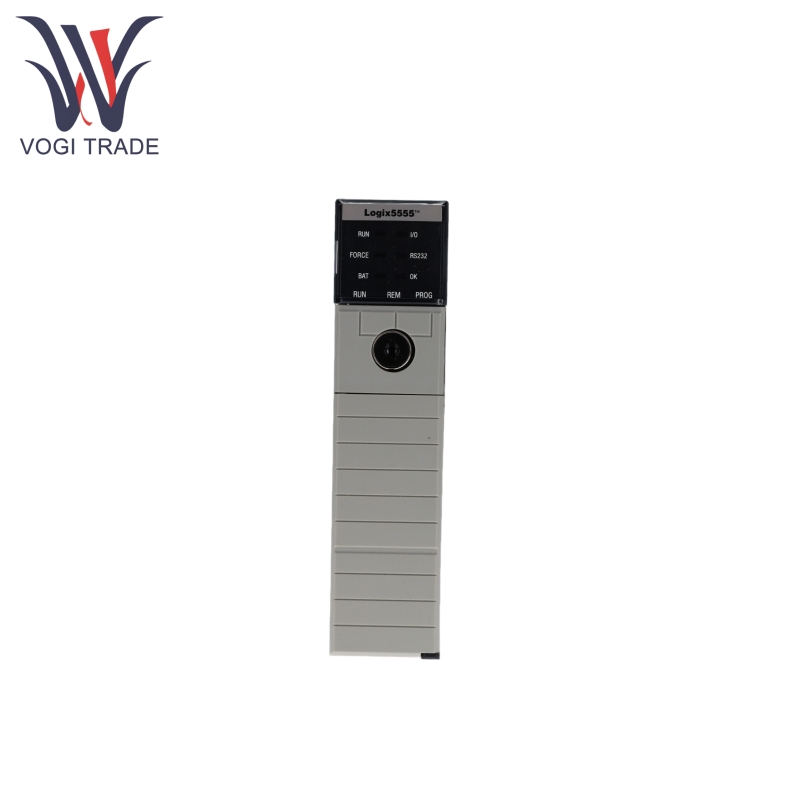

يحتوي Allen Bradley 1756-L55M5M12 على مصابيح مؤشرات الحالة المتعددة (Run ، I/O ، Force ، RS232 ، BAT ، OK) توفر نظرة ثاقبة على حالة تشغيل وحدة التحكم.

يدعم Allen Bradley 1756-L55M12 تشخيص الأخطاء والتخليص ، القادر على التعامل مع "الأخطاء الرئيسية" (مثل عدم توافق البرامج الثابتة) و "الأخطاء غير القابلة للاسترداد" (مثل أخطاء الأجهزة) ، وتوفر خطوات واضحة لإصلاحها.

مبدأ عمل المنتج

يجب أولاً تثبيت Allen Bradley 1756-L55M12 على رف Contrologix ومزود الطاقة ، ثم أدخل وحدة التحكم في قضبان الرف وقفلها في مكانها.

يجب توصيل البطارية (1756-BA1) للحفاظ على بيانات الذاكرة (في حالة انقطاع التيار الكهربائي). يجب أن يميز تثبيت البطارية بين نماذج السلسلة A/B.

يجب تثبيت لوحة الذاكرة (1756-M12) بعد فصل البطارية. استخدم مفك البراغي Phillips #2 لإزالة الغطاء الجانبي وإدخال اللوحة.

تتم كتابة برامج التحكم باستخدام برنامج RSLogix 5000 ، وتم تنزيله على وحدة التحكم ، وتنفيذها في وضع التشغيل لدفع أجهزة الإدخال/الإخراج.

يتم استخدام الذاكرة غير المتطايرة (لوحة الذاكرة أو بطاقة CF) لتخزين البرامج والتكوينات لمنع فقدان البيانات أثناء انقطاع التيار الكهربائي. توفر مصابيح مؤشر الحالة ملاحظات في الوقت الفعلي على الحالة التشغيلية (تشير الأخضر إلى التشغيل العادي ، يشير Red إلى وجود خطأ).

معلمة المنتج

التفاصيل التالية هي وحدة تحكم Allen Bradley 1756-L55M12.

درجة حرارة التشغيل: 0-60 درجة مئوية (32-140 درجة فهرنهايت)

درجة حرارة التخزين: -40-85 درجة مئوية (-40-185 درجة فهرنهايت)

الرطوبة النسبية: 5-95 ٪ (غير تكثيف)

الاهتزاز: 2 جم @ 10-500 هرتز (متوافق مع IEC 60068-2-6)

الصدمة: 30 جم (حالة التشغيل) ، 50 غرام (حالة غير مرغوب فيها ، متوافقة مع IEC 60068-2-27)

التيار الخلفي: حوالي 1.23 A عند 5.1V DC ، حوالي 0.014 A عند 24V DC

تبديد الطاقة: حوالي 5.6 واط

التبديد الحراري: حوالي 19.1 وحدة حرارية بتر/ساعة
