العلامة التجارية: ألين برادليالوصف: وحدة التحكمالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم Allen Bradley 1756-L55M5M22 في المقام الأول للتحكم المنطقي ، ومعالجة البيانات ، وتنسيق المعدات في أنظمة الأتمتة الصناعية ، ودعم مهام التحكم المعقدة ومناسبة للسيناريوهات التي تتطلب موثوقية عالية وتخزين البيانات غير المتطايرة. إنه متوافق مع الرفوف وإمدادات الطاقة ووحدات الاتصال داخل السلسلة ويمكن دمجها في أنظمة التحكم الكبيرة الموزعة.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1756-L55M22 |
| رقم الطلب |
1756-L55M22 |
| كتالوج |
Controgixix |
| بلد المنشأ |
سويسرا |
| رمز HS |
8543709990 |
| البعد |
14*14*10cm |
| وزن |
0.6 كجم |
ميزات المنتج
تم تجهيز Allen Bradley 1756-L55M5M22 بلوحة ذاكرة غير متطايرة 1756-M22 ، مع 750 كيلو بايت من البيانات والذاكرة المنطقية و 208 كيلو بايت من الذاكرة غير المتطايرة ، مما يتيح التخزين المستقر للبرامج ، ومعلمات التكوين ، والبيانات التاريخية لمنع انخفاض البيانات بسبب انقطاع التيار الكهربائي.
يدعم Allen Bradley 1756-L55M5M22 توسيع الوظائف عبر ترقيات البرامج الثابتة ، مما يتطلب إصدارًا لا يقل عن البرامج الثابتة من 10.x أو أعلى ، وهو متوافق مع برنامج RSLogix 5000 (V10.0 وما فوق).
يدعم Allen Bradley 1756-L55M5M22 RIUP ، مما يسمح بالتركيب أو الإزالة أثناء تشغيل الرف. ومع ذلك ، في المواقع الخطرة ، يجب فصل الطاقة أو تأكيد المنطقة الآمنة لمنع الانفجارات التي يسببها القوس.

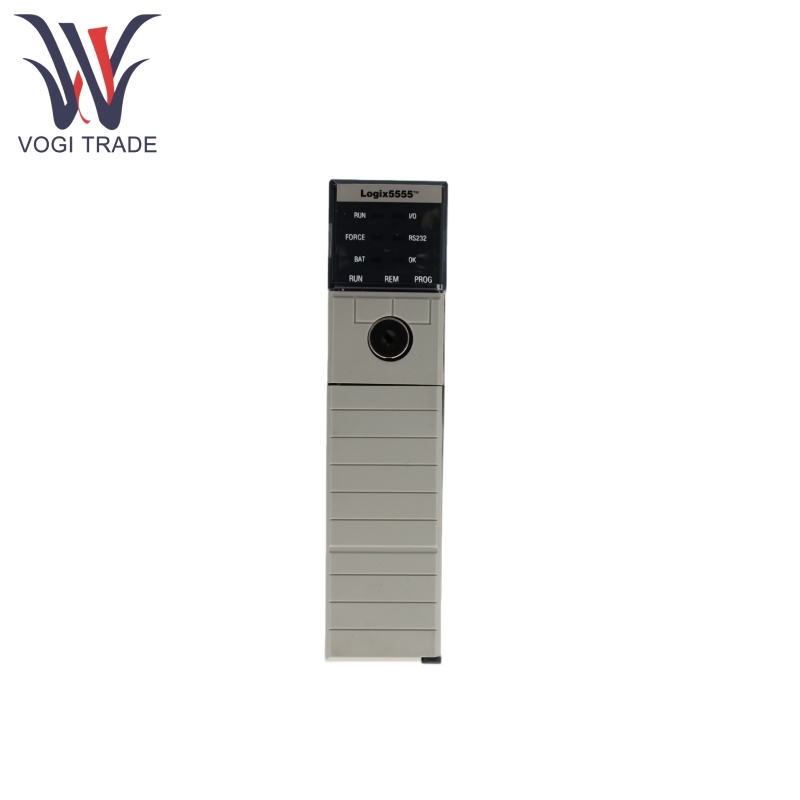

تم تجهيز Allen Bradley 1756-L55M5M22 بمصابيح مؤشرات متعددة الدول (Run ، I/O ، Force ، RS232 ، BAT ، OK) لتوفير ملاحظات في الوقت الفعلي على وضع التشغيل وحالة الاتصال ومستوى البطارية ومعلومات الصدع (يشير الأخضر الخفيف الخضراء إلى العملية العادية ، بينما يشير Red Red إلى وجود خطأ لا يمكن التخلص منه).
يدعم Allen Bradley 1756-L55M22 تشخيص الأخطاء الرئيسية والأخطاء غير القابلة للاسترداد. يمكن عرض رموز الصدع عبر برنامج RSLogix 5000 ، أو يمكن مسح الأعطال الرئيسية باستخدام تسلسل مفتاح مفتاح (prog-run-prog).
مبدأ عمل المنتج
يجب أولاً تثبيت Allen Bradley 1756-L55M22 على رف Contrologix ومصدر الطاقة لضمان إمدادات طاقة مستقرة للرف.
يجب تثبيت لوحة الذاكرة 1756-M22 بعد تشغيل البطارية وفصلها. استخدم مفك البراغي في Phillips #2 لإزالة الغطاء الجانبي لجهاز التحكم ، ومواءمة الواجهة ، وإدخالها ، ثم استبدال الغطاء الجانبي. ارتداء حزام معصم الأساس طوال العملية لمنع الأضرار الثابتة.
يستخدم Allen Bradley 1756-L55M5M22 بطارية 1756-BA1 ، والتي يجب استبدالها بانتظام بناءً على درجة الحرارة المحيطة (على سبيل المثال ، كل 3 سنوات في 36-40 درجة مئوية). عند التثبيت ، التمييز بين المحطات الإيجابية والسلبية (+ يتصل باللون الأحمر ، - يتصل باللون الأسود) وتسجيل تاريخ الاستبدال.
تتم كتابة برامج التحكم باستخدام برنامج RSLogix 5000 ، وتم تنزيله على وحدة التحكم ، وتنفيذها في وضع التشغيل لدفع أجهزة الإدخال/الإخراج. يتم استخدام الذاكرة غير المتطايرة (1756-M22) لتخزين البرنامج والتكوين أثناء انقطاع التيار الكهربائي.
معلمة المنتج
التفاصيل التالية هي وحدة تحكم Allen Bradley 1756-L55M22.
درجة حرارة التشغيل: 0-60 درجة مئوية (32-140 درجة فهرنهايت)
درجة حرارة التخزين: -40-85 درجة مئوية (-40-185 درجة فهرنهايت)
الرطوبة النسبية: 5-95 ٪ (غير تكثيف)
الاهتزاز: 2 جم @ 10-500 هرتز (متوافق مع معيار IEC 60068-2-6)
الصدمة: 30 جم (حالة التشغيل) ، 50 غرام (حالة غير مرغوب فيها ، متوافقة مع معيار IEC 60068-2-27)
البيانات وذاكرة المنطق: 750 كيلو بايت
ذاكرة غير متطايرة: 208 كيلو بايت
Packplane Current: 1.23 A عند 5.1V DC ، 0.014 A عند 24V DC
تبديد السلطة: 5.6 واط
التبديد الحراري: 19.1 BTU/HR
