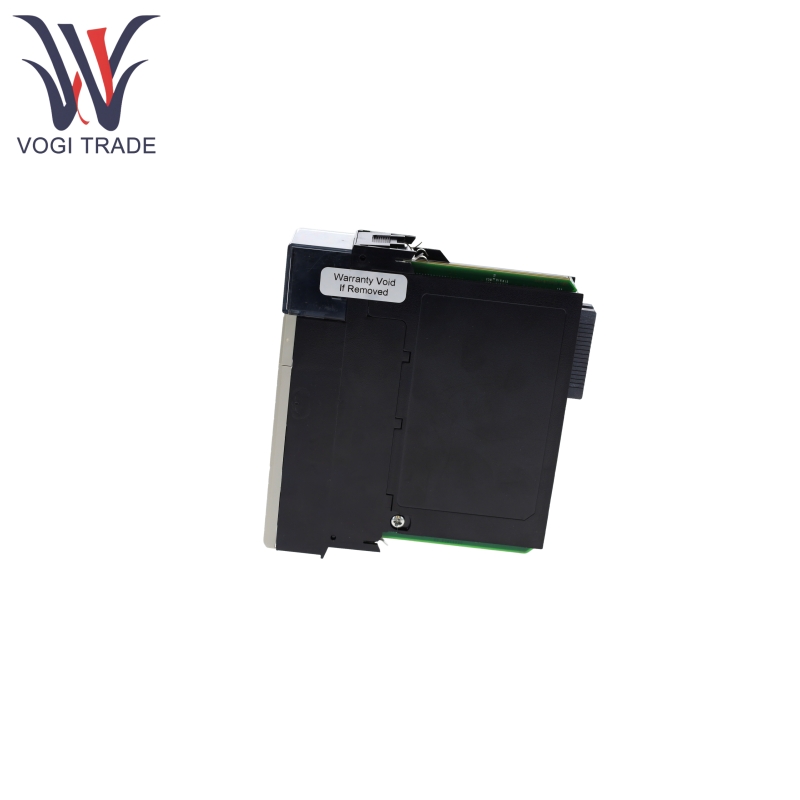

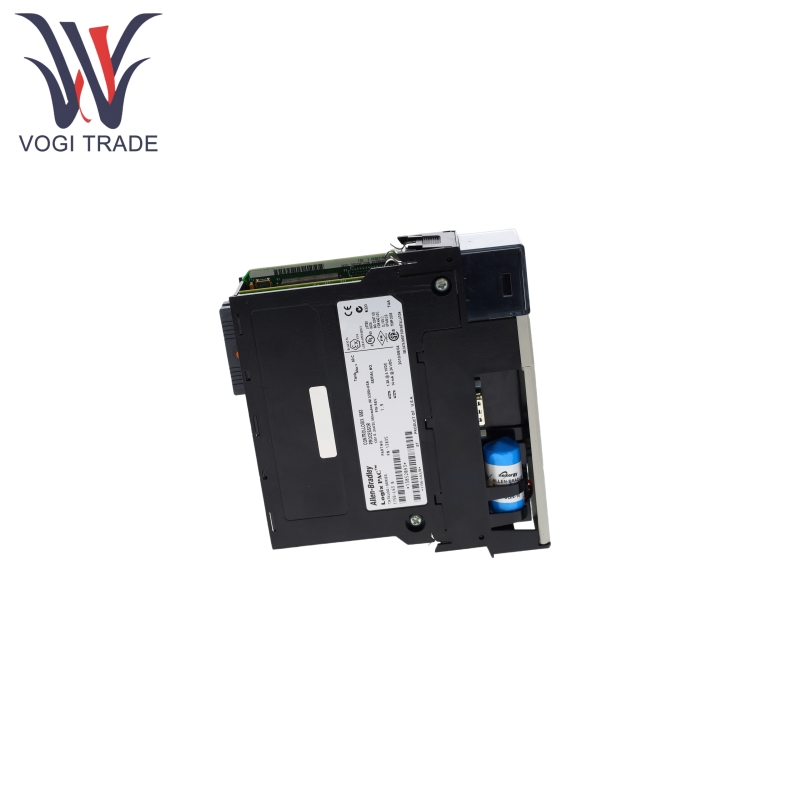

ألين برادلي 1756-L63

ميزات المنتج

يدعم Allen Bradley 1756-L63 أوضاع التشغيل مثل Prog و Run و REM ، والتي يمكن تبديلها عبر مفتاح مفتاح أو برنامج RSLogix 5000 لتلبية احتياجات البرمجة ، وتصحيح الأخطاء ، وسيناريوهات التشغيل التلقائي.

يدعم Allen Bradley 1756-L63 1784-CF64/128 توسيع بطاقة CompactFlash الصناعية لتخزين برامج المشروع والبيانات. تختلف طرق التثبيت للسلسلة A و Series B (تتطلب السلسلة B تأمينًا عبر مزلاج).

يمكن لـ Allen Bradley 1756-L63 تحديث البرامج الثابتة عبر برنامج ControlFlash ، والذي يجب أن يكون متوافقًا مع إصدار برنامج RSLogix 5000.

يدعم Allen Bradley 1756-L63 التثبيت/الإزالة أثناء تشغيل الهيكل ، ولكن يجب فصل الطاقة في بيئات خطرة (لمنع الانحناء والانفجارات).

يمتلك Allen Bradley 1756-L63 توافقًا كهربائيًا قويًا (EMC) ، وهو متوافق مع معايير CISPR 11 ، والمعايير من الفئة A ، ويمكنه تحمل التداخل من الكهرباء الثابتة ، وترددات الراديو ، وما إلى ذلك.

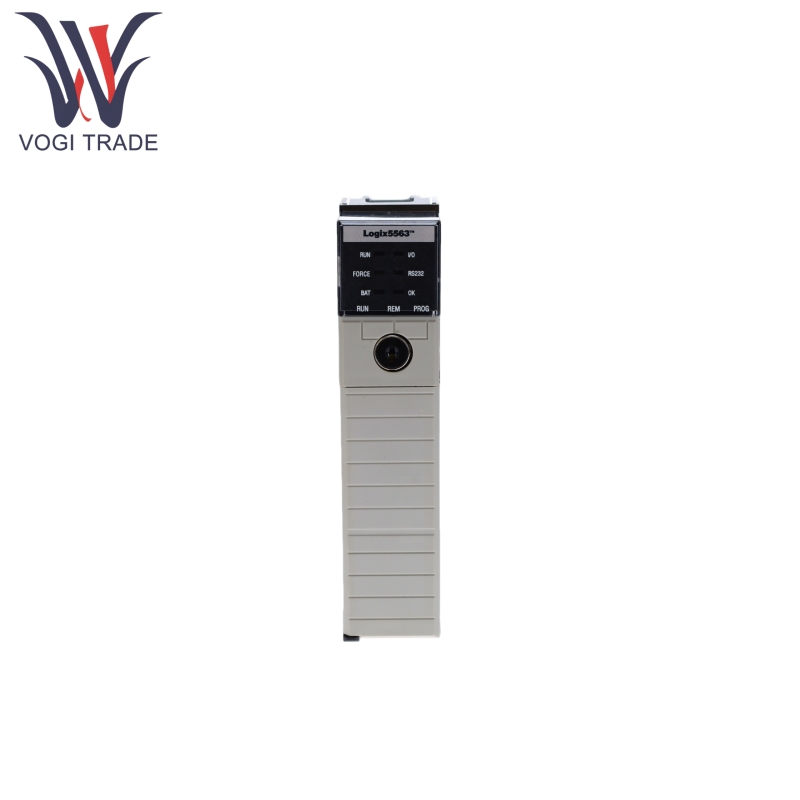

يوفر Allen Bradley 1756-L63 ملاحظات في الوقت الفعلي حول الحالة التشغيلية من خلال مصابيح مؤشرات متعددة (Run ، I/O ، Force ، RS232 ، BAT ، OK) ، على سبيل المثال:

يعمل ضوء التشغيل ، مما يشير إلى أن الجهاز في وضع التشغيل.

يومض مصباح موافق باللون الأحمر ، مما يشير إلى أن تحديث البرامج الثابتة مطلوب.

ضوء الخفافيش أحمر ، مما يشير إلى انخفاض طاقة البطارية أو عدم تثبيت بطارية.

مبدأ عمل المنتج

يتصل Allen Bradley 1756-L63 بوحدات الإدخال/الإخراج عبر ناقل خلفي ويتلقى إشارات الإدخال من أجهزة الاستشعار والأدوات.

يقوم بتشغيل برامج المستخدم المكتوبة في برنامج RSLogix 5000 لمعالجة إشارات الإدخال.

يرسل أوامر التحكم إلى المحركات بناءً على نتائج الحسابات.

يمكن تخزين البرامج والبيانات الهامة على بطاقة CompactFlash أو في الذاكرة ، ويتم استخدام البطارية (1756-BA1/BA2) لتخزين البيانات مؤقتًا في حالة حدوث طاقة.

معلمة المنتج

التفاصيل التالية هي لألين برادلي 1756-L63.

ذاكرة:

البيانات وذاكرة المنطق: 8 ميغابايت

ذاكرة الإدخال/الإخراج: تستخدم لتخزين علامات الإدخال/الإخراج ، وبيانات الاتصال ، وما إلى ذلك (غير محدد بشكل فردي ، راجع خصائص السلسلة)

إمدادات الطاقة واستهلاك الطاقة:

Packplane Current: 5.1V DC (قيمة محددة غير محددة بشكل فردي ، راجع متوسط مستوى السلسلة)

تبديد الطاقة: حوالي 5.6-5.7 واط

تبديد حراري: حوالي 19.1-19.4 وحدة حرارية بتر/ساعة

القدرة على التكيف البيئي:

درجة حرارة التشغيل: 0-60 درجة مئوية (32-140 درجة فهرنهايت)

درجة حرارة التخزين: -40-85 درجة مئوية (-40-185 درجة فهرنهايت)

الرطوبة النسبية: 5-95 ٪ (غير تكثيف)

الاهتزاز: 2 جم @ 10-500 هرتز (IEC 60068-2-6)

صدمة (التشغيل / غير التشغيل): 30 جم / 50 جم (IEC 60068-2-27)

التوافق الكهرومغناطيسي:

مناعة ESD: 6 كيلو فولت من تصريف الاتصال ، 8 كيلو فولت من التصريف هواء (IEC 61000-4-2)

مناعة مشع: 10 فولت/م (80-2000 ميجا هرتز ، IEC 61000-4-3)

متطلبات البرامج الثابتة:

السلسلة A: 10.x أو لاحقًا بدون بطاقة CF ؛ 11.x أو في وقت لاحق مع بطاقة CF

السلسلة ب: 13.40 أو أحدث
