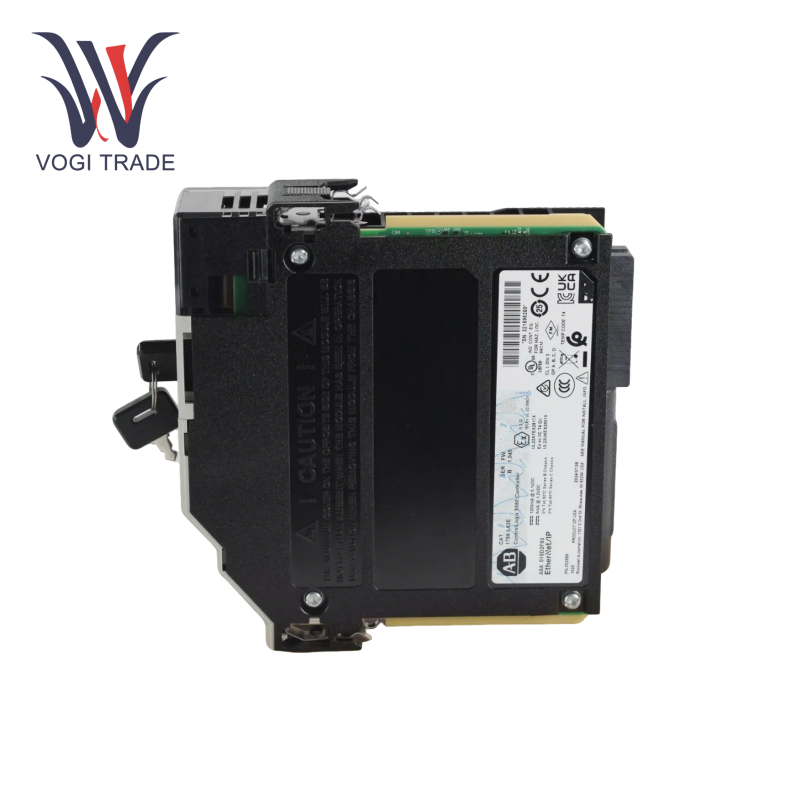

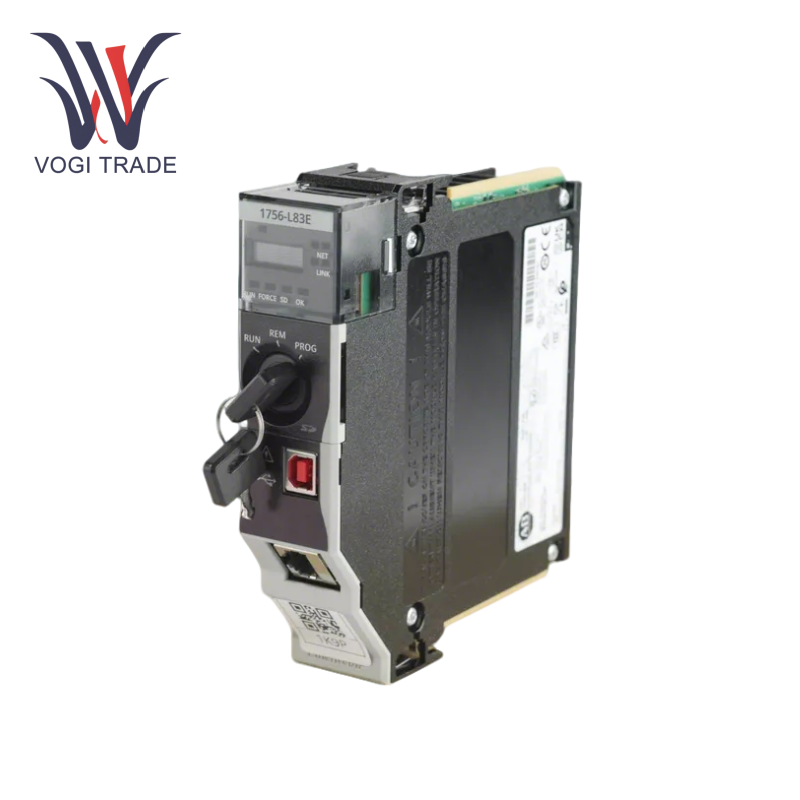

ألين برادلي 1756-L83E

المواصفات الفنية

نوع وحدة التحكم: Contrologix 5580 وحدة تحكم أتمتة قابلة للبرمجة (PAC)

الذاكرة: ذاكرة المستخدم القياسية 10 ميجابايت

تخزين اختياري غير متطاير (2 غيغابايت بطاقة SD مثبتة مسبقًا)

الاتصالات: 1 × منفذ USB 2.0 (النوع ب) ， 1 × 10/100/1000 ميغابت في الثانية من منفذ إيثرنت (Ethernet/IP)

يدعم ما يصل إلى 250 جهاز Ethernet/IP.

سعة الإدخال/الإخراج: 128،000 نقطة إدخال/إخراج رقمية ، 4000 نقطة I/O التناظرية

المعالجة: 32 مهمة (بما في ذلك مهام الأحداث ذات المشغلات غير المحدودة) ، 1000 برنامج لكل مهمة.

متطلبات الطاقة:

5.1V DC: 1.20 أ

1.2V DC: 5.0 Ma

تبديد السلطة: 6.2 واط

نطاق درجة الحرارة: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

الشهادات: CE ، UL ، ATEX ، الصين CCC

العرض: 4-Charcter Alpha/Numeric LED

الاستخدام والمبدأ

بيئة التطوير: برمجة Allen Bradley 1756-L83E من خلال Rockwell Studio 5000 ، ودعم لغات متعددة مثل مخطط السلم والنص المنظم.

تكوين واجهة الويب: يجب تمكين وظيفة خادم الويب في خصائص وحدة التحكم (الافتراضي هو OFF) ، ومناسبة للمراقبة والتشخيص عن بُعد.

تكوين الشبكة: يتم تحقيق التواصل مع HMI ، نظام SCADA وأجهزة الطرف الثالث من خلال بروتوكول Ethernet/IP ، ويتم دعم مزامنة وقت مزامنة CIP.

منتجات دعم متوافقة

وحدة الاتصال

1756-EN2T: وحدة Ethernet زائدة عن الحاجة ، ودعم بنية شبكة التوافر العالي.

1756-RIO: ماسحة الإدخال/الإخراج عن بُعد لتوصيل رفوف I/O التقليدية 1771.

وحدة السلامة

1756 سلسلة GuardLogix: تحقيق التحكم في منطق السلامة وتلبية متطلبات شهادة SIL 3.

تمديد وحدة I/O.

تدعم الوحدات الرقمية/التناظرية (مثل 1756-IB16D ، 1756-OB16D) التحكم الموزع.
