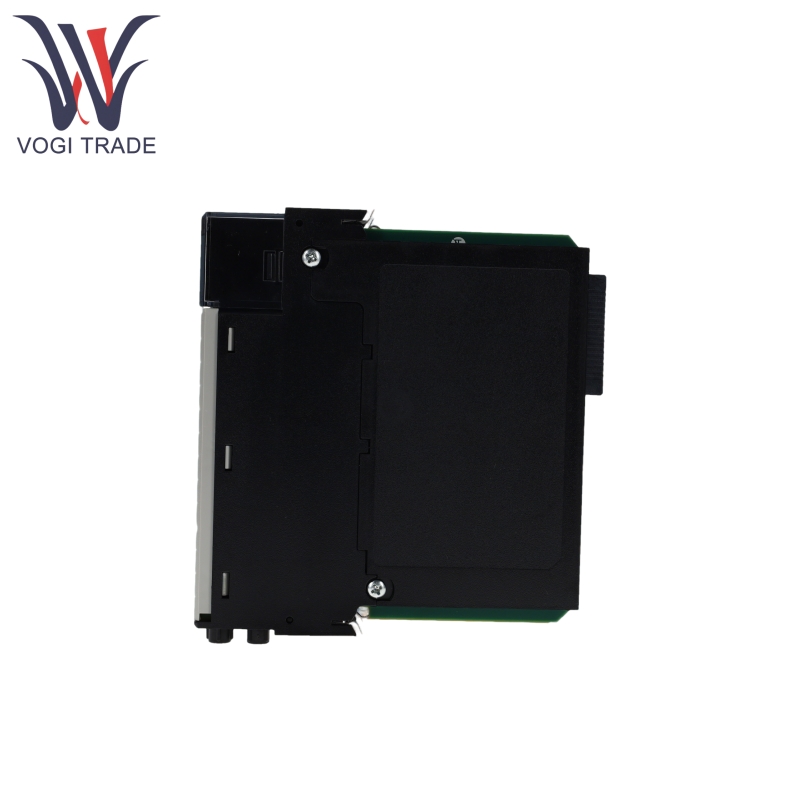

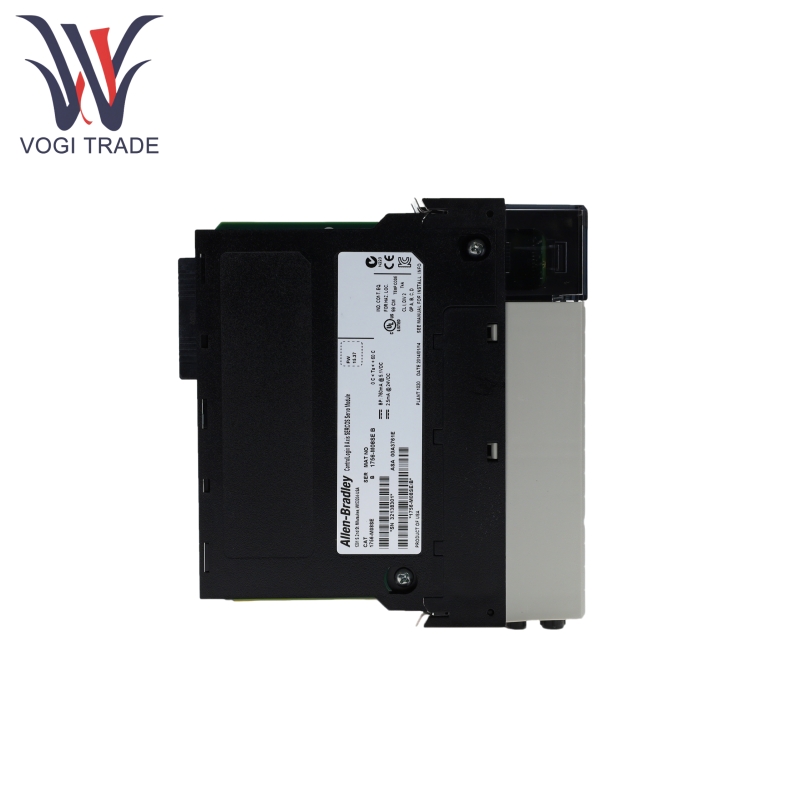

ألين برادلي 1756-M08SE

ميزات المنتج

يشترك Allen Bradley 1756-M08SE في معدلات بيانات SERCOS إما من 4 أو 8 ميغابت في الثانية ، مما يوفر اتصالًا دقيقًا ومنخفضًا للوصول لإرسال وتلقي البيانات بين وحدة التحكم ومحرك الأقراص اللازمة للتعامل مع تطبيقات التحكم في الحركة الأكثر تطلبًا في الوقت الفعلي.

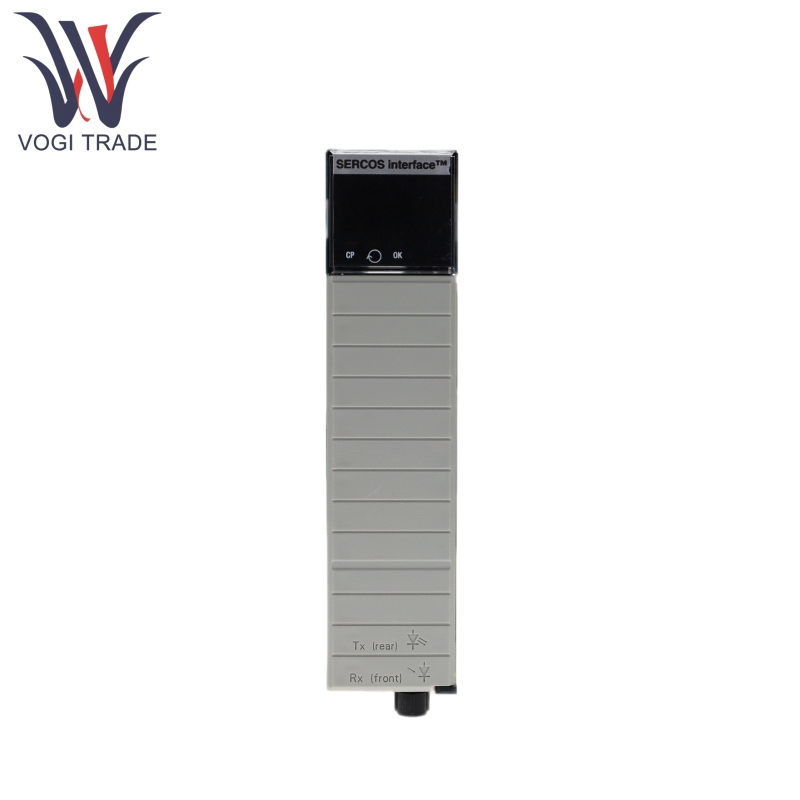

يتيح Allen Bradley 1756-M08SE توصيل الألياف البصريات باستخدام موانئ TX (TRAND) RX (استلام) ويدعم الألياف البلاستيكية (32 مترًا) والألياف الزجاجية (200 متر) ، مقاومة عالية للتداخل الكهرومغناطيسي ، لذلك يتم استخدامها في البيئات الصناعية القاسية.

يعمل Allen Bradley 1756-M08SE مع جميع سائقي Sercos مثل 2094 Kinetix 6000 ، 2098 Ultra 3000 ، 1394 Sercos Driver ، 8720 MC Axis ، وأكثر من ذلك.

يتوافق Allen Bradley 1756-M08SE مع كل من ردود الفعل المطلقة المطلقة والمتعددة المنعطفات ، والتي لم تعد تسبب فقدان الموضع في حالة إيقاف تشغيل الطاقة ، وبالتالي يضمن تشغيل نظام موثوق به.

تم تجهيز Allen Bradley 1756-M08SE بحماية 4000V Lightning ، وحماية من التيار الزائد 1.5A ، وحماية 600 واط للارتفاع وتصنيف IP30 للغبار والسقوط العمودي للسائل.

مبدأ عمل المنتج

يعمل Allen Bradley 1756-M08SE كجسر بين وحدة تحكم Contrologix ومحركات SERCOS ، ونقل أوامر الحركة (مثل الموضع والسرعة) من وحدة التحكم إلى محركات الأقراص في الوقت الفعلي عبر البصريات الألياف ، وتوفير ملاحظات على حالة محرك الأقراص (مثل الأعطال الحالية).

يمكن تكوينه باستخدام برنامج RSLogix 5000 أو Studio 5000 ، بما في ذلك إنشاء مجموعات الحركة ، وتكوين معلمات المحور (مثل الوحدات ، ونوع تحديد المواقع) ، وكتابة أوامر Motion Logic.

يستخدم بروتوكول SERCOS نقل إطار البيانات الدوري لضمان التزامن والدقة في التحكم في الحركة ، مما يجعله مناسبًا لسيناريوهات التشغيل التعاونية متعددة المحاور.

تطبيق المنتج

يمكن استخدام Allen Bradley 1756-M08SE في الأتمتة الصناعية ومعالجة المواد والتحكم في العملية.

الأتمتة الصناعية:

معالجة أدوات الآلة (على سبيل المثال ، آلات طحن CNC ، المخارط): تتيح التنسيق متعدد المحاور وتحديد المواقع عالية الدقة.

التحكم في الروبوت: يدعم تخطيط المسار المعقد والمزامنة في الوقت الفعلي للأسلحة الآلية.

آلات التغليف: تنسيق الحركات متعددة المحاور مثل نقل وفرز وتغليف لتعزيز كفاءة الإنتاج.

معالجة المواد:

تصنيع أشباه الموصلات: معالجة الرقاقة وتحديد المواقع الدقيقة.

الخدمات اللوجستية والمستودعات: أنظمة التحكم في المسار AGV (مركبة موجهة آلية).

التحكم في العملية:

آلات الطباعة والمنسوجات: التحكم في التوتر ومحرك متزامن.

خطوط إنتاج الأغذية والمشروبات: التحكم المستمر في الحركة للملء ، ووضع العلامات ، وغيرها من العمليات.
