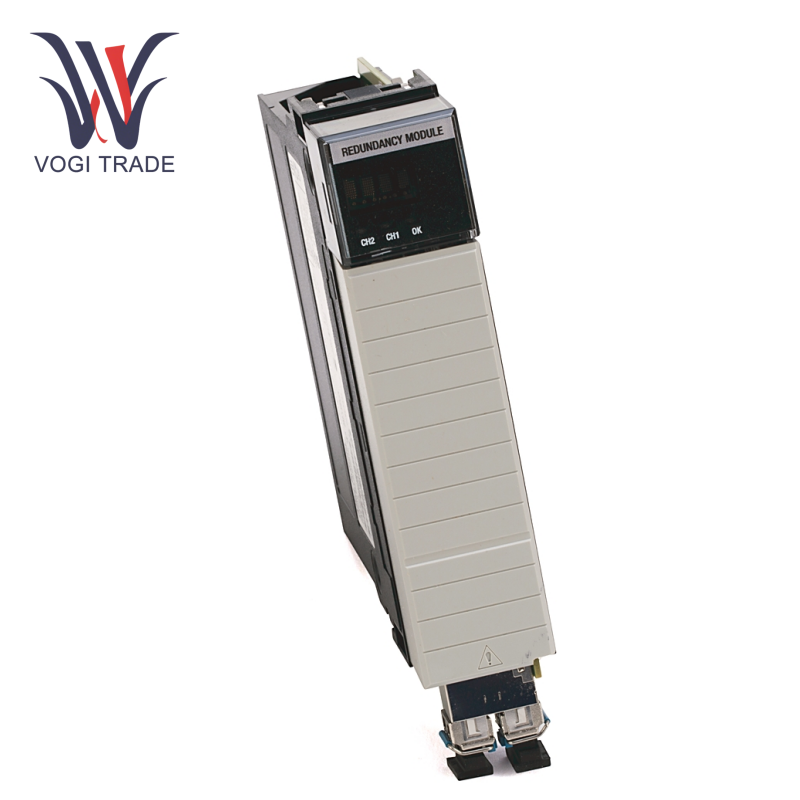

العلامة التجارية: ألين برادليالوصف: وحدة تعزيز التكرارالحالة: جديدالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنAllen Bradley 1756-RM2 هي وحدة التكرار الأساسية لسلسلة Contrologix من Rockwell Automation. تتمثل وظيفتها الرئيسية في تحقيق التبديل غير الانتقائي من خلال بنية الاستعداد الساخن ثنائية التحكم ، مما يضمن أن النظام يتحول بسرعة إلى رف النسخ الاحتياطي (التبديل بين 50 مللي ثانية) في حالة عدم تجنب انقطاع الإنتاج.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1756-RM2 |
| بلد المنشأ |
الولايات المتحدة |
| رمز HS |
8538900000 |
| البعد |
25*20*6cm |
| بُعد التعبئة |
30*20*10 سم |
| وزن |
1 كجم |
جهد الإدخال: 5.1V DC (الحالي 1.16A) / 24V DC (Current 3.4ma)
استهلاك الطاقة: 6W (الحد الأقصى)
تبديد الحرارة: 21 وحدة حرارية/ساعة
الجهد العزلة: 30V مستمر
درجة حرارة العمل: 0 ~ 60 ℃
كابل المطابقة: 1756-RMC1 (1M) ، RMC3 (3M) ، RMC10 (10M)
الميزات والمبادئ الوظيفية
الهندسة المعمارية الزائدة: يدعم Allen Bradley 1756-RM2 عملية متزامنة وحدة تحكم مزدوجة ، وربط الرفوف الرئيسية والاستعداد من خلال كبلات الألياف البصرية من سلسلة RMC 1756 RMC لضمان مزامنة البيانات في الوقت الفعلي.
آلية التبديل: عندما تفشل وحدة التحكم الرئيسية ، تتولى جهاز الاستعداد السيطرة على التحكم في غضون 10 مللي ثانية ، ويتأخر وقت المسح بحوالي 10 مللي ثانية خلال الفترة لضمان التشغيل المستمر.
تشخيص عدم التداخل: يدعم Allen Bradley 1756-RM2 التشخيص عبر الإنترنت ، ولا يؤثر استكشاف الأخطاء وإصلاحها على تشغيل النظام.
عزل الأجهزة: يتم تشغيل الوحدات الزائدة عن الحاجة بشكل مستقل لمنع انتشار فشل النقطة الواحدة.
أداة التكوين: استخدم أداة تكوين وحدة RSLINX الكلاسيكية والتكرار (RMCT) لتكوين معلمات التكرار ، ودعم إعدادات وضع التزامن التلقائي.
حالة التكوين النموذجية
يحتاج النظام المتكرر المزدوج إلى تضمين:
2 هيكل Contrologix من نفس النموذج (مثل 1756-A4)
2 1756-L7X Series Controllers (مثل 1756-L73)
2 1756-en2tr وحدات Ethernet (للاتصال النشط والاستعداد).
يدعم Allen Bradley 1756-RM2 بروتوكولات Ethernet/IP و ControlNet ، ويحقق المزامنة عالية السرعة (تصل إلى 1000 ميغابت في الثانية) من خلال الاتصال الألياف الضوئية ، وتبني تصميمًا زائد دون فشل واحد. إنها مناسبة للحقول مثل البترول والصناعة الكيميائية والطاقة التي تتطلب استقرارًا في النظام العالي للغاية.
