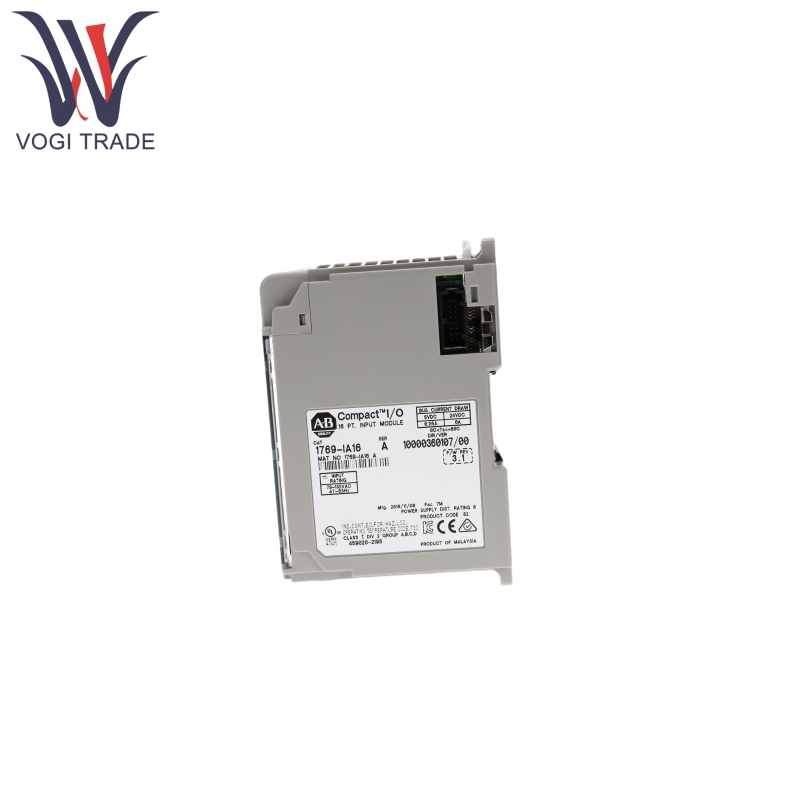

ألين برادلي 1769-IA16

ميزات المنتج

يدعم Allen Bradley 1769-IA16 مدخلات 120 فولت AC ، مع 16 نقطة تجميعها معًا ومشاركة محطة مشتركة (COM) داخليًا ، مما يؤدي إلى تبسيط الأسلاك.

يتميز Allen Bradley 1769-IA16 بوظائف تصفية الإدخال المدمجة لقمع المشغلات الخاطئة الناجمة عن عابرة الجهد ، وترتد الاتصال ، والضوضاء الكهربائية.

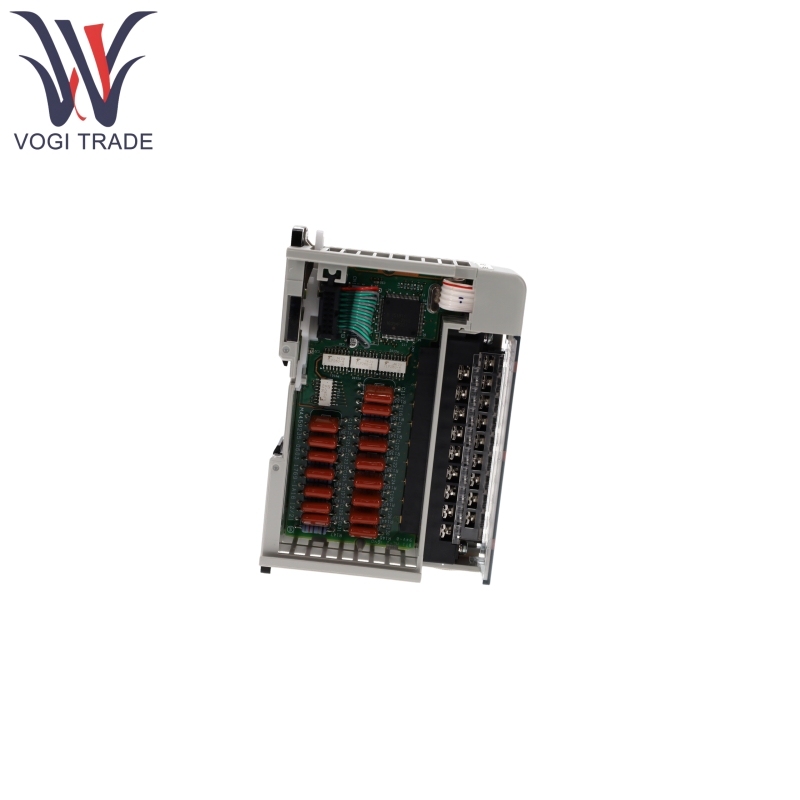

يستخدم Allen Bradley 1769-IA16 تصميم عزل بصري ، وعزل الدائرة المنطقية من دائرة الحقل لحماية الوحدة النمطية من التداخل الكهربائي الخارجي والأضرار العابرة.

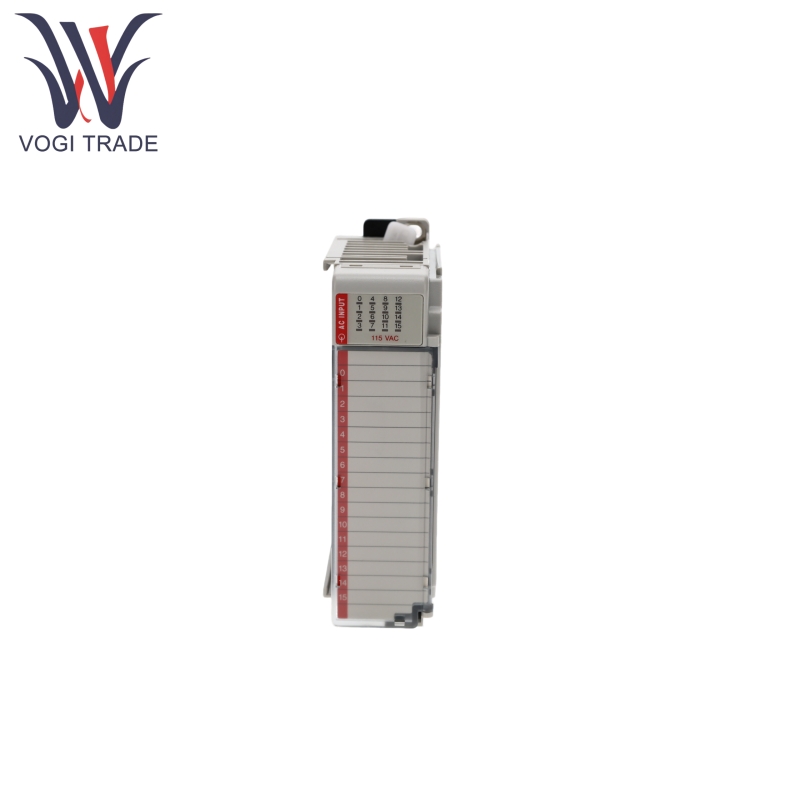

يتم إقران كل نقطة إدخال مع ضوء مؤشر مستقل ، مما يوفر عرضًا بديهيًا لحالة تشغيل/إيقاف إشارة الإدخال. تتميز الكتلة الطرفية القابلة للإزالة بغطاء آمن للإصبع ، ويسهل الأسلاك والصيانة.

يدعم Allen Bradley 1769-IA16 تصاعد Din Rail أو تصاعد اللوحة. يتم قفل الوحدات النمطية ميكانيكيًا معًا عبر بنية اللسان والأخدود ، وتمكن حافلات الاتصالات المتكاملة من الاتصال بين الوحدات من خلال موصلات الحافلات القابلة للإزالة.

مبدأ عمل المنتج

بعد توصيل إشارة AC الخارجي 120V بمحطة إدخال الوحدة النمطية ، تتم معالجة Allen Bradley 1769-IA16 بواسطة دائرة المرشح الداخلي لإزالة الضوضاء والتداخل العابر.

تعزل دائرة العزل البصرية إشارة حقل الجهد العالي من دائرة المنطق منخفضة الجهد لمنع التداخل أو تلف وحدة التحكم.

يتم تحويل الإشارة المعالجة إلى إشارة رقمية بواسطة الدائرة المنطقية الداخلية ، والتي يتم نقلها إلى وحدة التحكم عبر ناقل الاتصال المدمج ، ويتم عرض حالة الإدخال في الوقت الفعلي بواسطة ضوء المؤشر.

معلمة المنتج

التفاصيل التالية هي وحدة الإدخال الرقمية Allen Bradley 1769-IA16 AC.

مواصفات الإدخال: 16 نقطة إدخال (16 نقطة/مجموعة ، المشاع المتصل داخليًا)

فئة الجهد: 100/120V AC

نطاق جهد التشغيل: 79-132V AC ، 47-63 هرتز

تأخير المدخلات: في 20 مللي ثانية ، قبالة 20 مللي ثانية

السحب الحالي: 115 مللي أمبير @ 5.1V

أقصى تبديد للحرارة: 3.30 واط

خصائص خارج الدولة: الجهد خارج الدولة الحد الأقصى: 20V AC ، خارج الولاية الحالي الحد الأقصى: 2.5 مللي أمبير

خصائص على الحالة: الجهد على الدول دقيقة: 79V AC ، على الدولة الحالية دقيقة: 5 مللي أمبير (@74V AC) ، الحد الأقصى: 12 مللي أمبير (@120V AC)

تيار inrush: الحد الأقصى 250 مللي أمبير (يمكن أن يقتصر على 35 مللي أمبير عن طريق توصيل مقاوم 6.8 كيلوواط في السلسلة ، وفي هذه الحالة يجب أن يكون الحد الأدنى من الجهد على الدول ≥92V AC)

مقاومة المدخلات: 12 كيلو واط @ 50 هرتز ، 10 كيلووات @ 60 هرتز

الجهد العزلة: نقطة الإدخال إلى الناقل: 1517V AC لمدة 1S أو 2145V DC لمدة 1S ، الجهد العاملة 132V AC (عزل IEC Class II)
