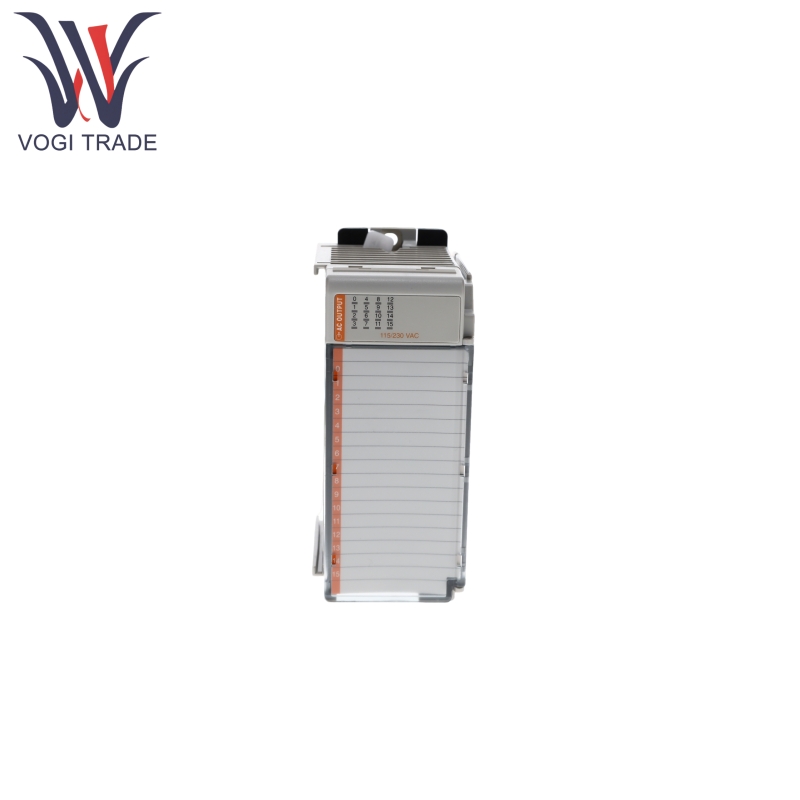

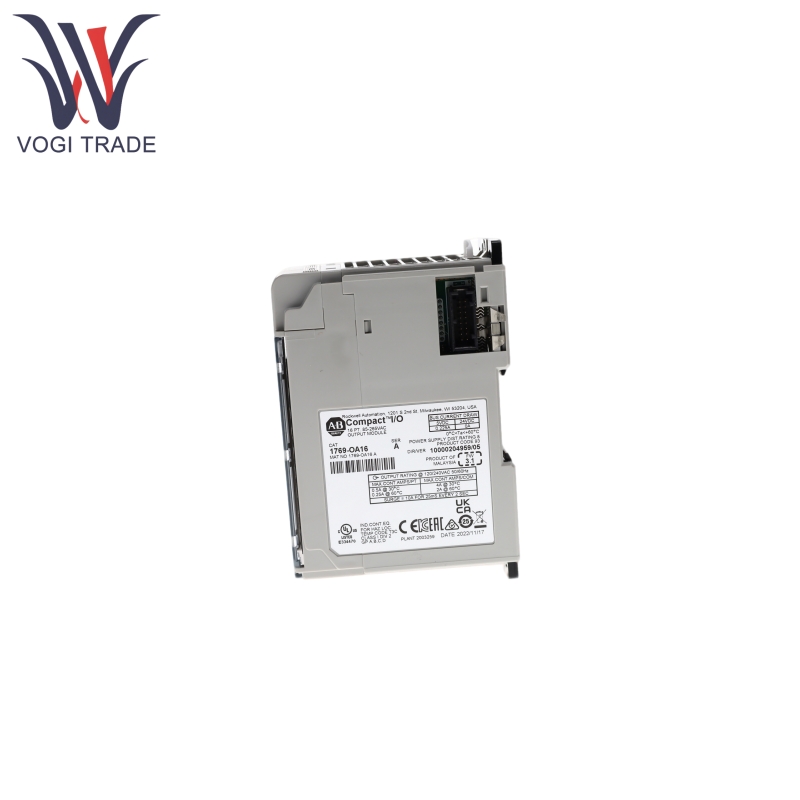

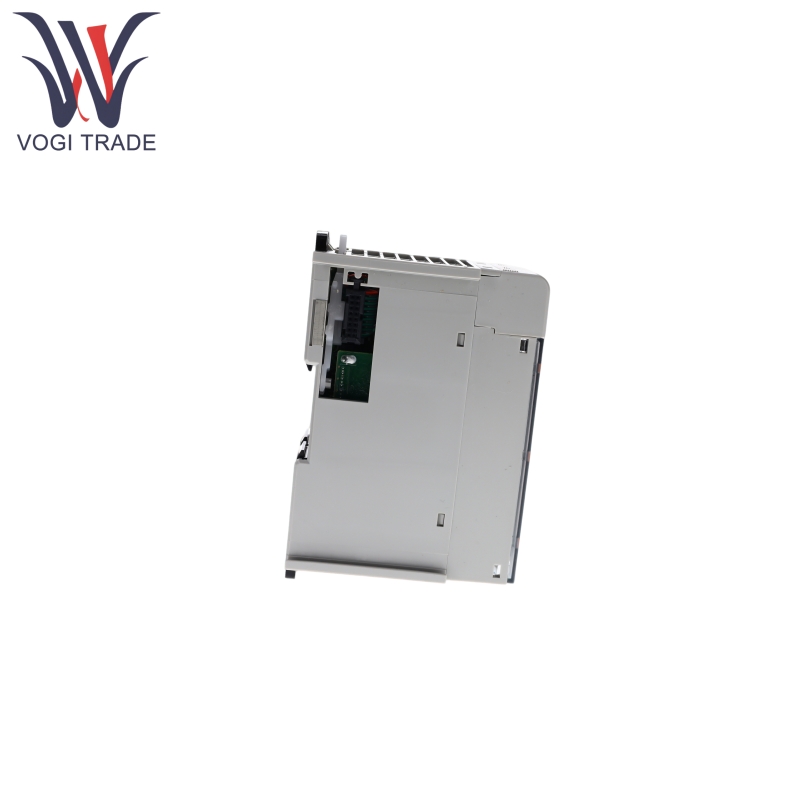

العلامة التجارية: ألين برادليالوصف: وحدة الإخراج الرقمي ACالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنAllen Bradley 1769-OA16 متوافق للتحكم في أحمال AC 120/240V في تطبيقات الأتمتة الصناعية. يعتمد تصميم الثايرستور ثنائي الاتجاه لتحقيق مفتاح صعودًا وهبوطًا في وقت واحد ، وسرعة الاستجابة سريعة ، والموثوقية عالية ، والتي تستفيد من تبني مفتاح الحالة الصلبة.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1769-OA16 |
| رقم الطلب |
1769-OA16 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8538900000 |
| البعد |
12*10*4cm |
| وزن |
0.4 كجم |
ميزات المنتج
يضم Allen Bradley 1769-OA16 16 نقطة إخراج ، مقسمة إلى مجموعتين (8 نقاط لكل مجموعة) ، ودعم التحكم في تحميل 120/240V AC. ويعمل على توظيف Triacs ثنائية الاتجاه كعناصر تبديل ، والقضاء على المشكلات المتعلقة بملابس الاتصال الميكانيكية.
يتضمن Allen Bradley 1769-OA16 وظائف قمع الطفرة لتقليل تأثير عابرة الجهد العالي على الوحدة النمطية. عند التحكم في الأحمال الاستقرائية ، يوصى بتوصيل مثبط الطفرة الخارجي لتمديد عمر triacs.
يتميز Allen Bradley 1769-OA16 بتصميم العزل البصري ، وفصل الدائرة المنطقية عن دائرة حقل الجهد العالي لتعزيز مقاومة التداخل. يتحول Triacs عند نقطة التعاقد الصفري لمرض طاقة التيار المتردد ، مما يقلل من التداخل الكهرومغناطيسي (EMI) ومسامير الجهد.
كل نقطة إخراج تتوافق مع ضوء مؤشر مستقل ، ويدعم الحماية الزائدة ، والتي يمكن أن تحد من تأثير تيار التسرب من خلال موازاة مقاومات الحمل. إنه يتميز بكتل طرفية قابلة للإزالة ، ودعم سكة DIN أو تصاعد اللوحة ، مع وحدات مغلقة ميكانيكيا معًا عبر بنية اللسان والأخدود.
مبدأ عمل المنتج
ترسل وحدة التحكم إشارات التحكم إلى الوحدة النمطية عبر ناقل اتصال متكامل ، ودائرة المنطق تدفع الثايرستور إلى تشغيل أو إيقاف تشغيله.
يقوم Thyristor بتبديل الحالات عند نقطة عبور الصفر لجهد التيار المتردد ، مما يقلل من التداخل الكهرومغناطيسي وارتفاع الجهد أثناء عملية التبديل.
عند تشغيل Allen Bradley 1769-OA16 يوفر مصدر طاقة AC 120/240V إلى الحمل الخارجي. عند إيقاف تشغيله ، يتم قطع التيار عن طريق العزلة البصرية لمنع تسرب تيار من التأثير على حالة الحمل.
في حالة التيار الزائد ، تحد الدائرة الداخلية التيار. يمكن قمع تيار التسرب باستخدام مقاومات متوازية (15 كيلوواط/2W لـ 120 فولت AC و 5 كيلوواط/5W ل AC 240V).
معلمة المنتج
التفاصيل التالية هي وحدة الإخراج الرقمي Allen Bradley 1769-OA16 AC.
مواصفات الإخراج: 16 نقطة إخراج (8 نقاط/مجموعة) ، إخراج ثلاثي الحالة الصلبة
فئة الجهد: 100/240V AC
نطاق جهد التشغيل: 85-265V AC ، 47-63 هرتز
تأخير الإخراج: في دورة 1/2 ، قبالة دورة 1/2 (استنادًا إلى تردد طاقة التيار المتردد)
السحب الحالي: 225 مللي أمبير @ 5.1V
أقصى تبديد للحرارة: 4.9 واط
تسرب خارج الولاية الحالي: 2.0 مللي أمتار كحد أقصى @ 132V AC ، 2.5 Ma Max @ 265V AC
خصائص على الحالة: أقصى انخفاض الجهد: ذروة 1.5 فولت (@2A) ، الحد الأدنى الحالي: 10 مللي أمبير
السعة الحالية: لكل نقطة كحد أقصى: 0.5A (@60 درجة مئوية) ، 1.0A (@30 درجة مئوية) ، لكل وحدة أقصى: 4.0A (@60 درجة مئوية) ، 8.0A (@30 درجة مئوية)
تيار الطفرة: 5A لمدة 25 مللي ثانية ، قابلة للتكرار كل 2 ثانية
الجهد العزلة: نقطة الإخراج إلى ناقل: 1836V AC لمدة 1S أو 2596V DC لمدة 1S ، الجهد العاملة 265V AC (العزل الأساسي) ، 150V AC (عزل معزز)
