العلامة التجارية: ألين برادليالوصف: وحدة محول الإدخال/الإخراج عن بُعدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيقوم Allen Bradley 1771-ASB بتوصيل وحدات الإدخال/الإخراج عن بُعد بوحدة التحكم القابلة للبرمجة التي توفر إمكانيات الإرسال والاستقبال. إنه قادر على قبول البيانات التسلسلية من الماسحات الضوئية I/O وتحويلها إلى موازية للتفاعل مع وحدات I/O وتحويل البيانات المتوازية إلى الماسحات الضوئية من وحدات I/O إلى الشكل التسلسلي.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1771-ASB |
| رقم الطلب |
1771-ASB |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8538900000 |
| البعد |
12*10*4cm |
| وزن |
0.4 كجم |
ميزات المنتج
يقدم Allen Bradley 1771-ASB معدلات باود مختلفة بحد أقصى 230.4 ألف باود (مسافة 2،500 قدم الإرسال) ، باود 115.2 كيلو با (5000 قدم) و 57.6 ألف قدم (10000 قدم) ، ويلبي متطلبات الاتصالات عن بُعد على مسافات مختلفة.
يدعم Allen Bradley 1771-ASB تحويل البيانات التسلسلية إلى الموازنة ، وتلقي البيانات التسلسلية من الماسح الضوئي وتحويلها إلى بيانات متوازية للتفاعل مع وحدات الإدخال/الإخراج ، والعكس صحيح.
Allen Bradley 1771-ASB مناسب للعديد من أنواع النقاط I/O من الأجهزة التي تحتوي على 4 و 6 و 8 و 16 ، بالإضافة إلى 32 نقطة من وحدات الإدخال/الإخراج.
يدعم Allen Bradley 1771-ASB 3 أوضاع عناوين مختلفة بما في ذلك الوضع الفاحصين ، ووضع خلط خلط ثنائي الفحوص ، ووضع 1/2 فحف بحيث يمكن اختيار الوضع الذي يناسب النظام الذي يوفر نظام I/O الأفضل لإدارة عنوان I/O.

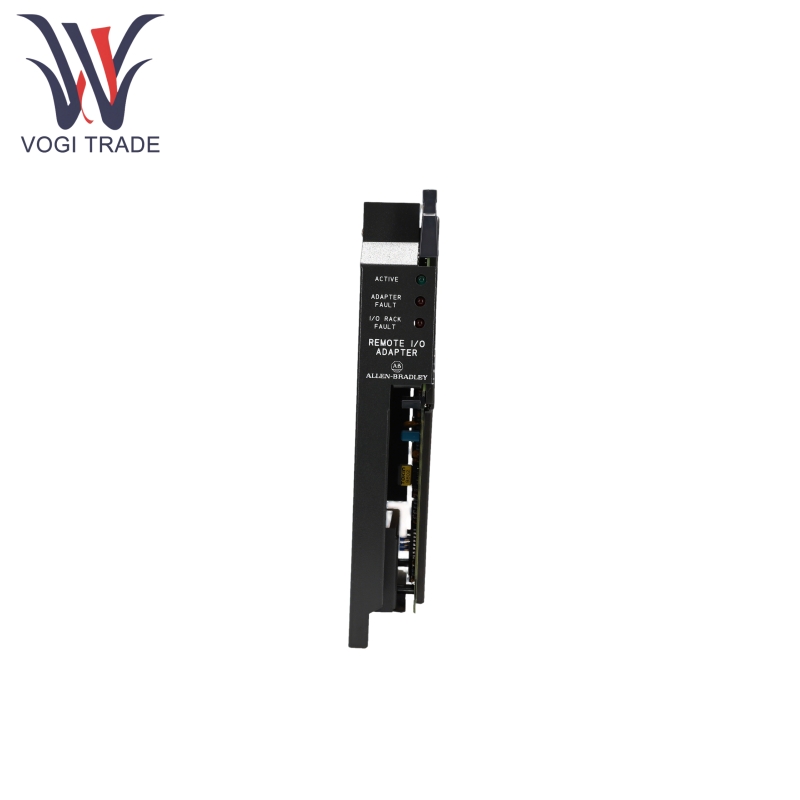

يأتي Allen Bradley 1771-ASB مع ثلاثة مصابيح مؤشر تشخيصية- نشطة خضراء (حالة التشغيل) ، خطأ محول أحمر (خطأ في المحول) ، وخطأ رف I/O الأحمر (خطأ في رف I/O) ، مما يساعدك على استكشاف الأخطاء وإصلاحها على الفور. يتحقق تلقائيًا من مهمة I/O على الطاقة لضمان موضع تثبيت الوحدة النمطية الصحيح.
يمكن لـ Allen Bradley 1771-ASB مسح جميع الفتحات أو جميع الفتحات باستثناء آخر 4 فتحات ، مما يوفر وقت الفحص ومساحة الصورة I/O دون التأثير على استخدام طاقة الفتحة.
يمكن لـ Allen Bradley 1771-ASB محاكاة محولات السلسلة B لتلبية متطلبات سرعة الاستجابة للماسحات الضوئية مثل 1771-S4A و 1771-S4B. يدعم تكوينات الإدخال/الإخراج التكميلية (لمعالجات سلسلة PLC-2) لتعزيز مرونة النظام.
مبدأ عمل المنتج
يعمل Allen Bradley 1771-ASB كوسيط ، وتلقي البيانات التسلسلية من الماسح الضوئي I/O ، وتحويلها إلى بيانات متوازية ، وإرسالها إلى وحدة I/O عن بُعد ؛ في نفس الوقت ، يقرأ بيانات متوازية من وحدة الإدخال/الإخراج ، وتحولها إلى بيانات تسلسلية ، وتنقلها مرة أخرى إلى الماسح الضوئي ، وبالتالي تمكين الاتصال بين وحدة التحكم و I/O عن بُعد.

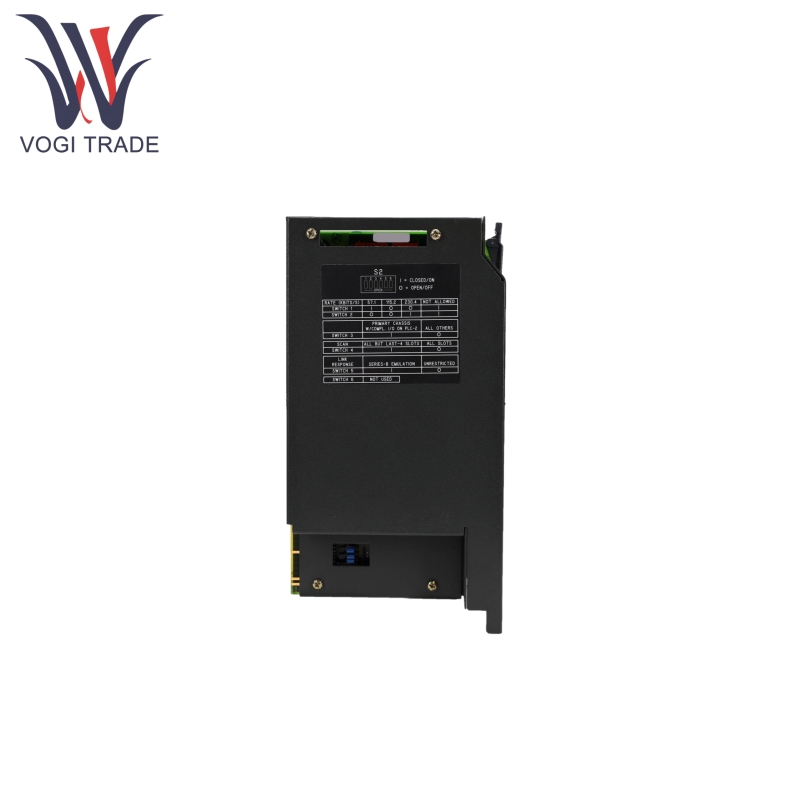

يقوم Allen Bradley 1771-ASB بتعيين المعلمات الرئيسية عبر مكونات S1 و S2 ، بما في ذلك رقم رف الإدخال/الإخراج ، وبدء رقم المجموعة I/O ، ومعدل Baud ، ووضع المسح الضوئي (فتحة كاملة/باستثناء الفتحات الأربعة الأخيرة) ، ووضع استجابة الارتباط (Series B Ortimulation أو غير مقيد) ، من بين أمور أخرى.
معلمة المنتج
التفاصيل التالية هي وحدة محول I/O عن بُعد ALNEN BRADLEY-ASB.
| فئة المعلمة |
تفاصيل |
| موقع الوحدة النمطية |
يجب تثبيت في أقصى اليسار من هيكل I/O 1771 |
| مسافة الإرسال |
2500 قدم في 230.4 كيلو باود 5000 قدم في 115.2 كيلو باود 10000 قدم في 57.6K باود |
| كابل التوصيل |
1770-CD |
| استهلاك الطاقة |
5W (تبديد السلطة) 17.06 BTU/HR (التبديد الحراري) |
| التيار الخلفي |
1.0A في 5V DC (يجب تضمينه في الإجمالي المتطلبات الحالية للهيكل) |
| موقف مفتاح |
الموصل العلوي: بين 54 و 56 الموصل السفلي: بين 16 و 18 |
| الظروف البيئية |
درجة حرارة التشغيل: 0-60 درجة مئوية (32-140 درجة فهرنهايت) درجة حرارة التخزين: -40-85 درجة مئوية (-40-185 درجة فهرنهايت) الرطوبة: 5 ٪ -95 ٪ (غير تكثيف) |
| ذراع الأسلاك الميدانية |
Model 1771-WB ، عزم الدوران المسمار 7-9 رطل ، حجم الموصل 20 AWG (النحاس تقطعت بهم السبل) |
| إنهاء المقاوم |
82Ω (Model 740018-23) أو 150Ω (Model 1770 -X) |
