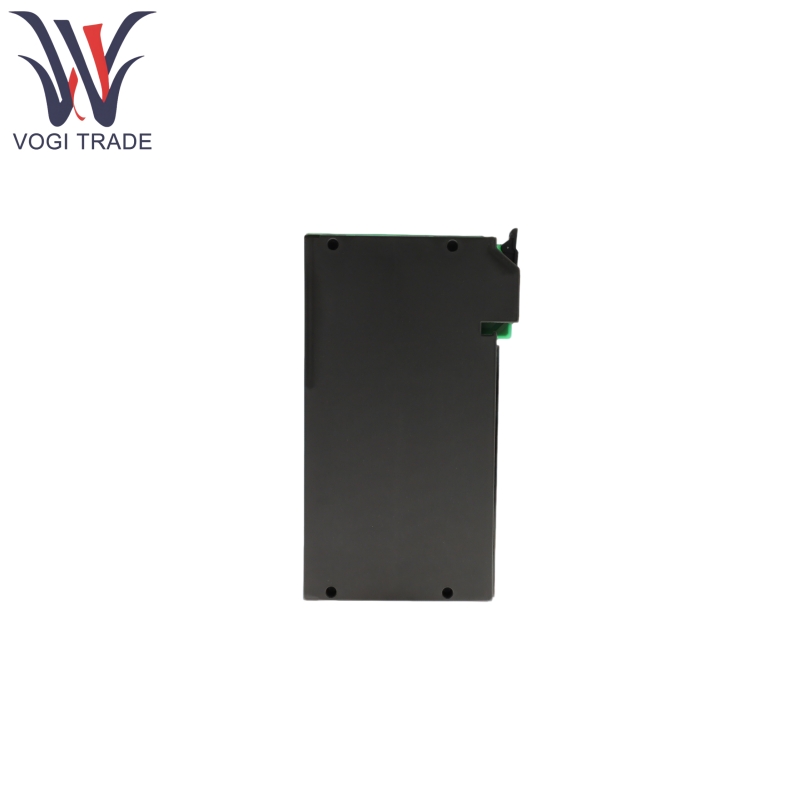

العلامة التجارية: ألين برادليالوصف: وحدة إدخال DCالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنألين برادلي 1771-IBD يستخدم بشكل أساسي لاكتساب إشارة I/O في أنظمة الأتمتة الصناعية. يتواصل مع المعالج من خلال طائرة خلفية من سلسلة I/O من سلسلة 1771 ، وتتلقى إشارات إدخال DC خارجية ، وينقلها إلى نظام التحكم.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1771-IBD |
| رقم الطلب |
1771-IBD |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8471800000 |
| البعد |
12*12*8cm |
| وزن |
0.4 كجم |
ميزات المنتج
Allen Bradley 1771-IBD حساس لتفريغ الإلكتروستاتيكي ويجب حمايته من الأضرار عن طريق التأريض ، وأصحاب المعصم المضاد للثبات ، وغيرها من التدابير. عندما لا تكون قيد الاستخدام ، يجب تخزينها في عبوة التدريع الإلكتروستاتيكي الأصلي.
يتميز Allen Bradley 1771-IBD بتأخير مرشح قابل للتعديل ، ويدعم وقت تصفية تأخير 1 مللي ثانية أو 6 مللي ثانية (1 مللي ثانية) ، والتي يمكن تعيينها عبر لاعبي القفز على لوحة الدائرة لتقليل تداخل إشارة الدخل.

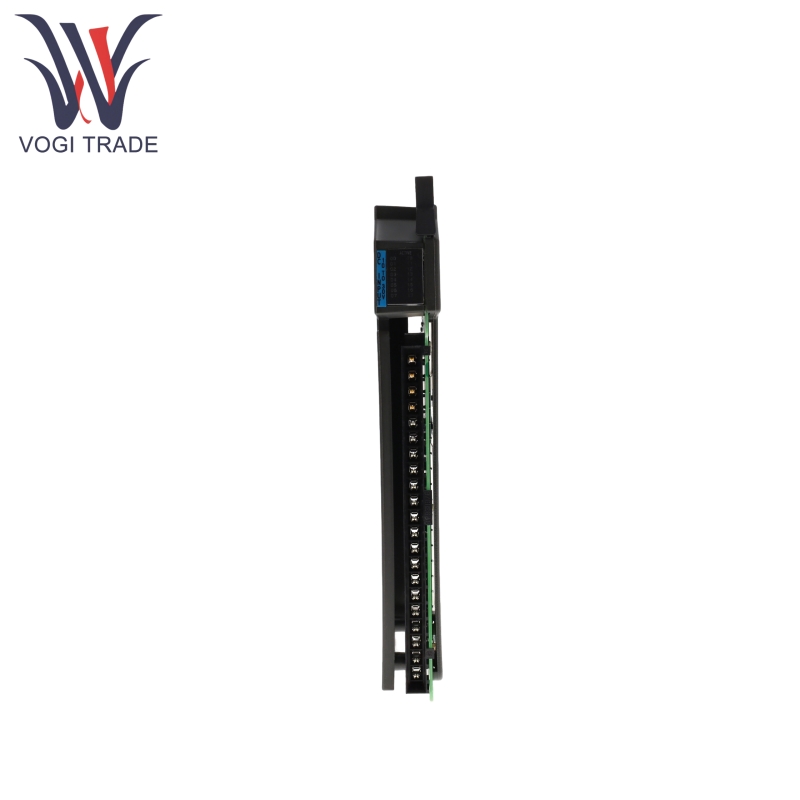

تتضمن اللوحة الأمامية 1 "مصباح مؤشر تنشيط الوحدة" الأخضر "(يضيء عند تشغيله) و 16" مصابيح مؤشر حالة الإدخال "الأحمر (المقابلة لمحطات الإدخال 00-17 ، تضيء عند وجود الجهد).
يمكن توصيل Allen Bradley 1771-IBD بأجهزة إدخال 2-Ware أو 3-Wire عبر ذراع الأسلاك الحقل 1771-WH ويدعم وضع المصدر الحالي.
مبدأ عمل المنتج
يمكن لـ Allen Bradley 1771-IBD الحصول على الطاقة من مصدر الطاقة الهيكلي (130ma@5v DC) عبر لوحة خلفية I/O 1771. بعد استلام إشارة إدخال DC خارجية 10-30 فولت ، يتم ترشيحها (وفقًا لتأخير المجموعة 1MS/6MS) وتحويلها إلى إشارة رقمية ، والتي يتم نقلها بعد ذلك إلى المعالج عبر الطائرة الخلفية.

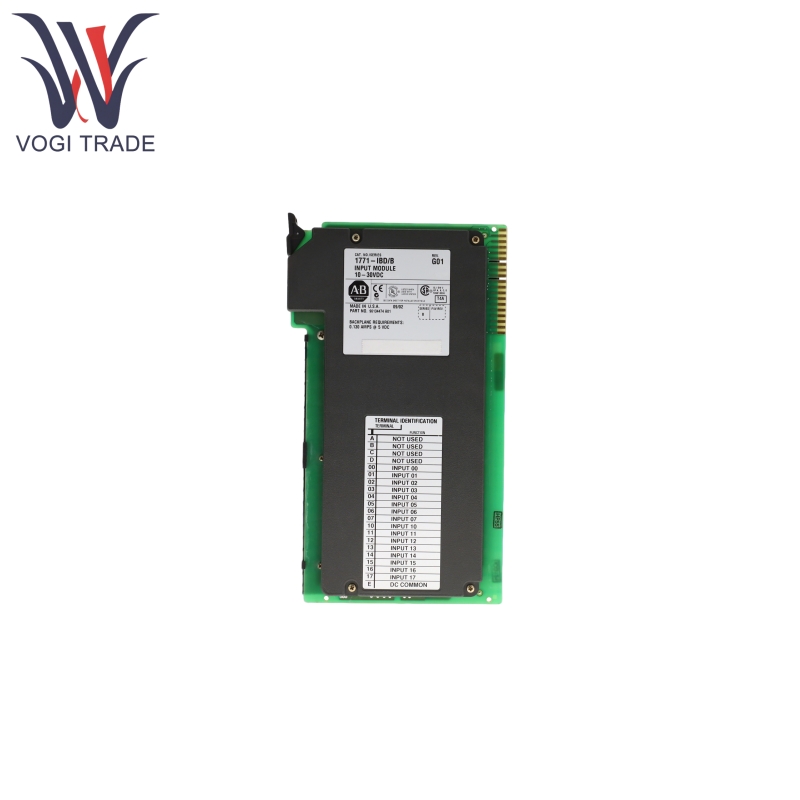

يحتوي Allen Bradley 1771-IBD على جهاز من الأسلاك ، مع نهاية واحدة متصلة بالمحطات 00-17 والطرف الآخر المتصل بالمحطة الإيجابية DC (+DC). يتم توصيل المحطة E إلى المحطة المشتركة DC (DC Common).
يحتوي Allen Bradley 1771-IBD على جهاز 3 أسلاك يعمل في وضع المصدر الحالي. يشبه تكوين الأسلاك الجهاز ذو الأسلاك 2 ، مع عدم استخدام المحطات A-D.
يشير "ضوء التنشيط" الأخضر إلى مزود طاقة الوحدة النمطية العادية ، ويشير "ضوء حالة الإدخال" الأحمر إلى أن المحطة الطرفية المقابلة لها إدخال الجهد والإشارة صالحة.
معلمة المنتج
التفاصيل التالية هي وحدة إدخال Allen Bradley 1771-IBD DC.
| فئة |
معلمات محددة |
| نطاق الجهد الإدخال |
10-30 فولت العاصمة |
| إدخال تيار |
4.5ma في 10 فولت 15MA في 30 فولت 2.0MA في 5V |
| تأخير الانتشار |
منخفضة إلى عالية: 1ms مرتفع إلى منخفض: 1 مللي ثانية أو 6 مللي ثانية (تم تعيينه عبر الطائر) |
| متطلبات الطاقة |
تم الحصول عليها من لوحة الهيكل الخلفي I/O ، والتي تتطلب 130ma@5v DC (± 5 ٪) |
| قوة |
الحد الأقصى 7.3W (24.7 وحدة حرارية بتر/ساعة) ، الحد الأدنى 1.0W (3.4 وحدة حرارية بتر/ساعة) |
| معيار العزلة |
يتوافق مع UL 508 و CSA C22.2 No.142 |
| مواصفات الأسلاك |
الحد الأقصى 14 مقياس (2 مم مربع) سلك تقطعت بهم السبل ، أقصى سمك العزل 3/64 بوصة (1.2 مم) |
| مفتاح الموصل الخلفي |
مواقف الفرقة الرئيسية: بين 10-12 ، بين 16-18 |
| مطابقة ذراع الأسلاك |
1771-wh |
| متطلبات عزم الدوران |
7-9 بوصة رطوم |
