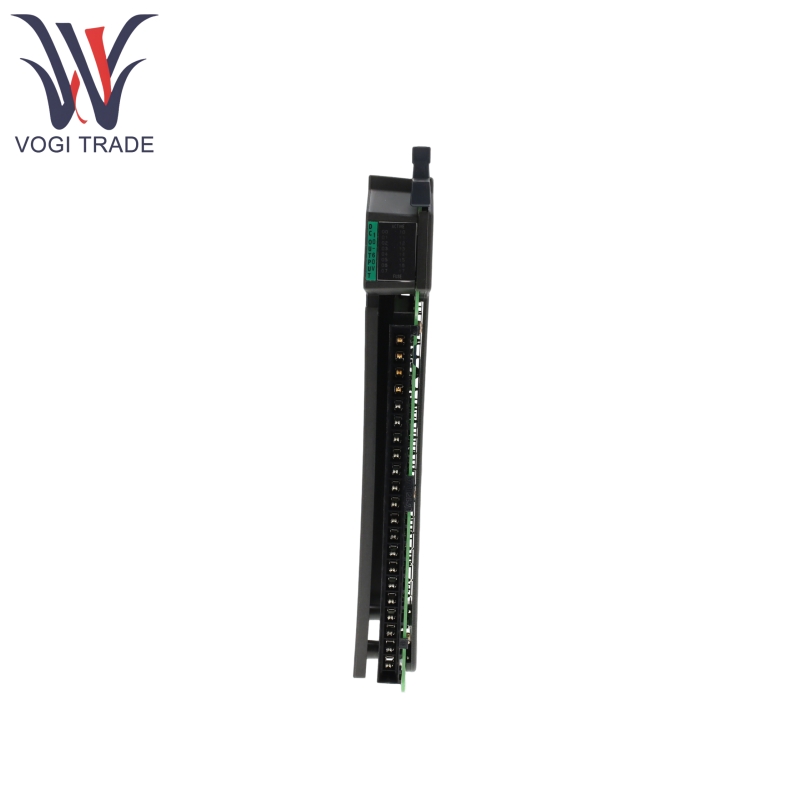

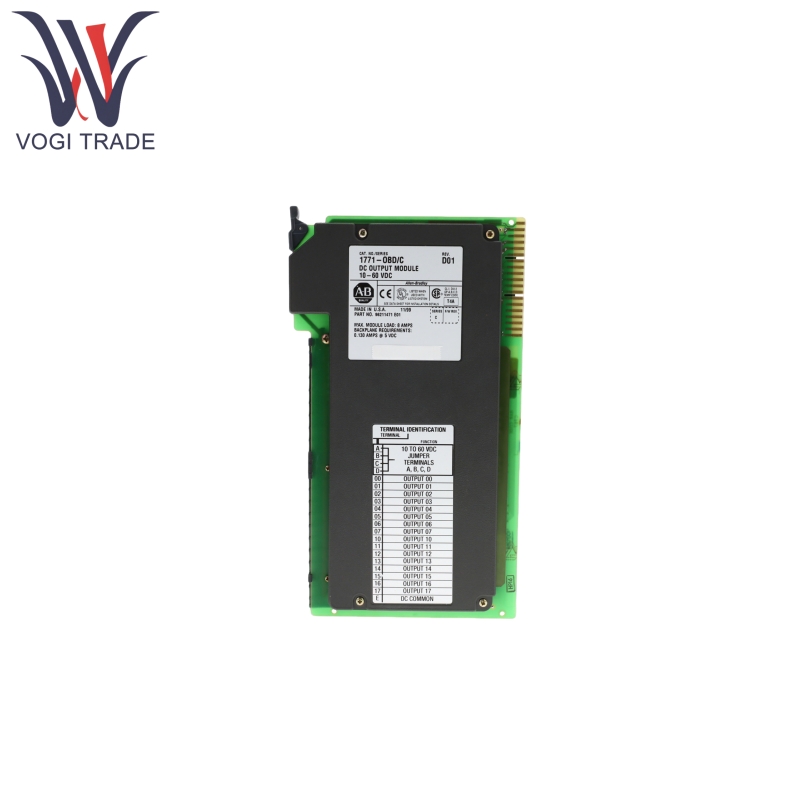

العلامة التجارية: ألين برادليالوصف: وحدة إخراج العاصمةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم Allen Bradley 1771-OBD بشكل أساسي في أنظمة التحكم في الأتمتة الصناعية كجهاز إخراج لتوفير إشارات جهد التيار المستمر للأحمال الخارجية.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1771-OBD |
| رقم الطلب |
1771-OBD |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
9032900090 |
| البعد |
12*12*8cm |
| وزن |
0.4 كجم |
ميزات المنتج
يوفر Allen Bradley 1771-OBD 16 قناة إخراج غير معزولة تدعم تكوين تيار الغرق (يقوم جهاز الإخراج برسم التيار من الوحدة).
يضيء مؤشر "الوحدة النشطة" الأخضر عند تشغيل الوحدة النمطية ويكون المعالج في وضع التشغيل ، ويتم إيقاف تشغيله عند إعادة تعيين المعالج في الإخراج. يضيء مؤشر "Fuse Flown" الأحمر عندما يضرب الصمامات المدمجة في الوحدة النمطية.
يحتوي Allen Bradley 1771-OBD على 16 مصابيح مؤشر "حالة الإخراج" الأحمر ، مع عرض حالة الترانزستور لتعليمات المعالج (مستقلة عن الجهد الفعلي في أطراف الإخراج).

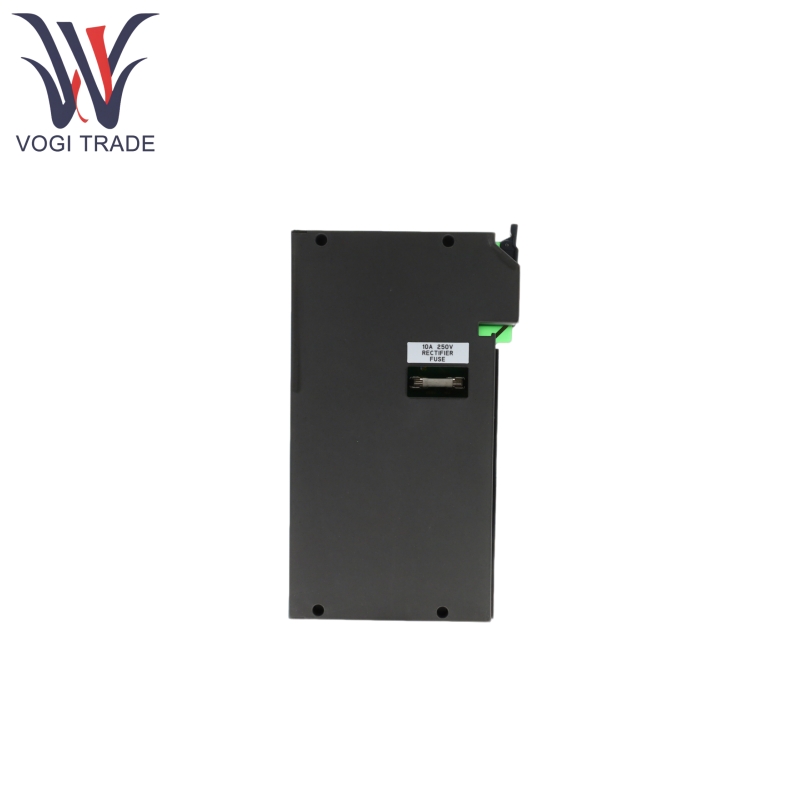

تم تجهيز Allen Bradley 1771-OBD مع فتيل مقوم 10A/250V (Littelfuse 322010) الذي يوفر الحماية للوحدة في حالة الحمل الزائد للإخراج (يتجاوز 10 أ) أو دائرة قصيرة (لا تحمي ترانزستورات الإخراج الفردية).
Allen Bradley 1771-OBD مقاوم للتفريغ الثابت ويتوافق مع معيار IEC 61000-4-2 ، مما يدعم تصريف الاتصال غير المباشر 4KV. إنه التوافق الكهرومغناطيسي (EMC) متوافق مع مجموعة CISPR 11 ، من الفئة A (يتطلب حاوية مناسبة) ، وهو مناسب للبيئات الصناعية مع التداخل الكهرومغناطيسي.
يمكن سلك Allen Bradley 1771-OBD باستخدام محطات الأسلاك الميدانية (على سبيل المثال ، 1771-WH) ويدعم التبادل الساخن للوحدة (يتطلب تشغيل الطاقة).
مبدأ عمل المنتج
يجب تثبيت Allen Bradley 1771-OBD في هيكل I/O من سلسلة 1771 (باستثناء فتحة أقصى اليسار ، المخصصة للمعالج أو المحول) وإدراجها بشكل صحيح باستخدام تكوين المفتاح (بين 10-12 و 22-24).
يتم توصيل الأجهزة الميدانية عبر ذراع الأسلاك 1771-WH (أو ذراع الأسلاك 1771-WHF/1771-WHFB). لاحظ أن قطبية طاقة التيار المستمر (اتصال عكسي أو اتصال التيار المتردد سوف يضر بالوحدة) ، ويجب اختصار جميع أطراف اتصال DC (A-D) لمنع التحميل الزائد.
يتلقى Allen Bradley 1771-OBD تعليمات المعالج عبر الطائرة الخلفية للهيكل للتحكم في حالة تشغيل/إيقاف من 16 قناة الإخراج. توفر مصابيح مؤشر LED ملاحظات في الوقت الفعلي حول حالة التعليم. سوف ينفجر الصمامات عندما يتجاوز إجمالي الناتج تيار 10 أ ، يجب فصل الطاقة قبل الاستبدال.
معلمة المنتج
التفاصيل التالية هي وحدة الإخراج Allen Bradley 1771-OBD DC.
عدد المخرجات: 16 مخرجات غير معزولة
جهد إمداد المستخدم: 10-60V DC (الاسمية 48V DC)
التصنيف الحالي:
الحمل المقاوم: 2A لكل إخراج ، إجمالي وحدة التيار ≤8A
تحميل الرسوم التجريبية: 0.2A لكل إخراج
الحد الأقصى لتيار الزيادة: 4A لكل خرج لمدة 10 مللي ثانية ، قابلة للتكرار كل 2S ، 25A لكل خرج لمدة 10 مللي ثانية ، قابلة للتكرار كل 2S
الحد الأدنى للحمل الحالي: 2.5ma
انخفاض الجهد على الدول (في التيار المقنن): ≤1.5V DC
تيار تسرب خارج الدولة: ≤0.5mA
تأخير الإشارة: إيقاف إلى ≤0.1ms ، إلى ON إلى OFF -0.2ms
مزود طاقة الطائرة الخلفية: 5 فولت DC ، الحد الأقصى 400mA (يجب تضمينه في حساب استهلاك الطاقة الكلي للهيكل)
الجهد العزلة: 60 فولت DC (مستمر) ، 1000V AC (اختبار 1 دقيقة ، I/O إلى النظام)
حجم سلك الموصل: 0.34-2.5 مم مربع (22-14 AWG) سلك نحاسي صلب أو تقطعت بهم السبل ، عزل الحد الأقصى 1.2 ملم
عزم دوران ذراع الأسلاك الحقل: 1.0 نانومتر (9 رطل)
Keying: موصل الطائرة الخلفية التي تتراوح بين 10 و 12 ، وبين 22 و 24
درجة حرارة التشغيل: 0-60 درجة مئوية (32-140 درجة فهرنهايت)
درجة حرارة التخزين: -40-85 درجة مئوية (-40-185 درجة فهرنهايت)
الرطوبة النسبية: 5-95 ٪ غير تكثيف
الاهتزاز: 2G في 10-500Hz (IEC 60068-2-6)
صدمة (التشغيل / غير التشغيل): 30 جم / 50 جرام (IEC 60068-2-27)
