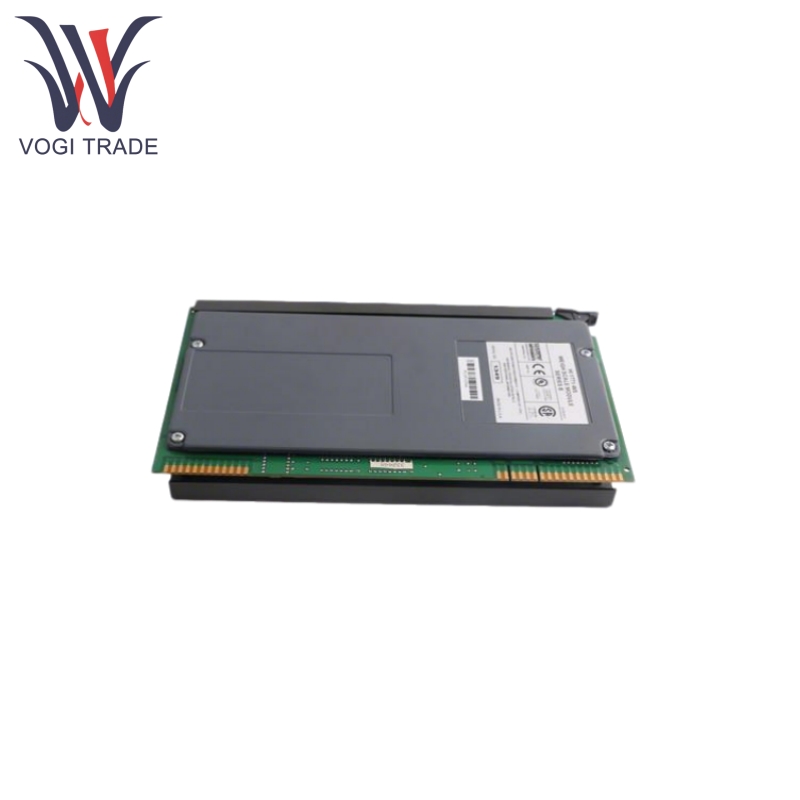

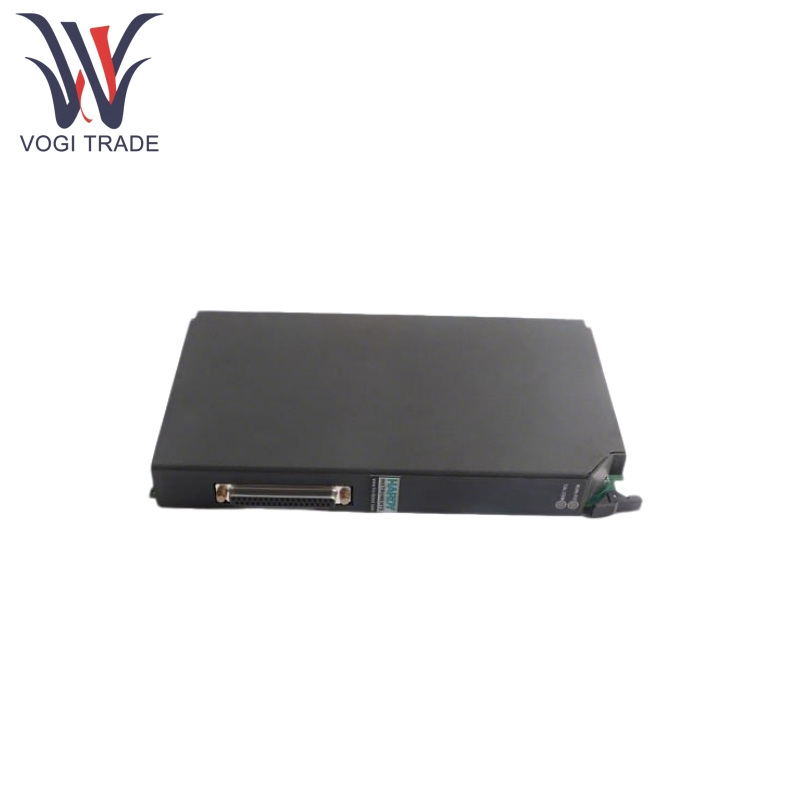

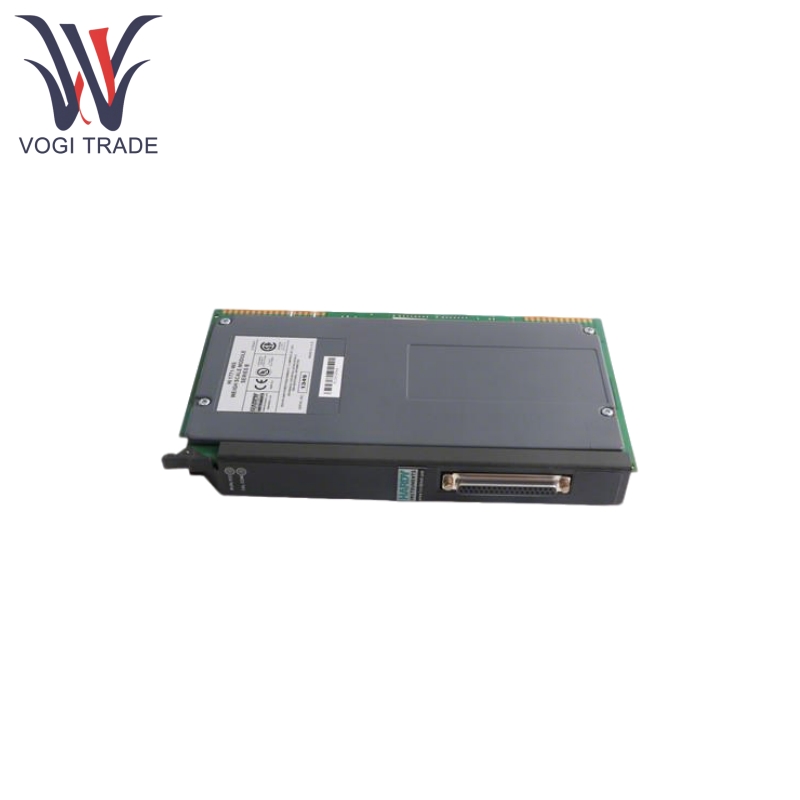

العلامة التجارية: ألين برادليالوصف: وحدة مقياس الوزنالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيتم استخدام Allen Bradley 1771-WS لقراءة قيم الوزن التناظرية من خلايا تحميل الإجهاد القياسي الصناعي ويدعم تبادل البيانات مع معالجات PLC-5® عبر نقل الكتلة. تتمثل وظيفتها الأساسية في تحويل إشارات الخلايا التحميل إلى قيم الوزن الرقمية وتمكين المعايرة والمراقبة والتحكم من خلال برنامج التكوين أو الاتصال المباشر مع PLCs.
| تصنيع |
ألين برادلي |
| رقم النموذج |
1771-WS |
| رقم الطلب |
1771-WS |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
9031809090 |
| البعد |
12*10*4cm |
| وزن |
0.4 كجم |
ميزات المنتج
يدعم Allen Bradley 1771-WS 1-8 350Ω خلايا تحميل سلالة (مصدر طاقة خارجي مطلوب لمدة 5 أو أكثر) ، ويمكن توصيله مباشرة بمستشعر واحد أو متصل بمستشعرات متعددة عبر مربع الوصلات.
يوفر Allen Bradley 1771-WS قيمًا إجمالية للوزن وصافي الوزن ، ودعم عدد صحيح 16 بت وإخراج تنسيق النقطة العائمة 32 بت.
يتميز Allen Bradley 1771-WS بمحول A/D 20 بت ، مما يوفر دقة عرض تبلغ 985،000 تهم ضمن نطاق 0-30MV (مستشعر 3MV/V).
يشتمل Allen Bradley 1771-WS على تقنية تصفية Waversaver® ، مما يوفر خمسة ترددات قطع قابلة للاختيار (0.25 هرتز-7.50 هرتز) لقمع الاهتزازات الميكانيكية والضوضاء.
يمكن لـ Allen Bradley 1771-WS مراقبة حالة "الوزن في الحركة" في الوقت الفعلي وتحديد الاستقرار بناءً على "التسامح الديناميكي" المعرفة من قبل المستخدم.
يدعم Allen Bradley 1771-WS وظائف TARE و Zero ، والتي تدخل ساري المفعول فقط عند الاستقرار لتجنب الأخطاء الديناميكية.
يوفر Allen Bradley 1771-WS حساب معدل تغيير الوزن استنادًا إلى وحدات زمنية محددة من قبل المستخدم ودورات التقييم ووحدات الوزن.
يدعم Allen Bradley 1771-WS برنامج التكوين Windows® (NT/95/98/2000) ، مما يتيح تكوين التصور عبر شبكة DH+ أو Ethernet (مع RSLINX ™). وهي تتيح التواصل ثنائي الاتجاه مع معالج PLC-5® ، وحالة التبادل ، والتكوين ، وبيانات المعايرة عبر BTR و BTW.
مبدأ عمل المنتج
يقدم Allen Bradley 1771-WS ثلاث طرق للمعايرة:
C2 Calibration: متوافقة مع أجهزة استشعار المعايرة من الجيل الثاني من Hardy C2® ، وتحميل حساسية وقيم المقاومة تلقائيًا دون إدخال يدوي.
المعايرة الصعبة: يستخدم وزنًا معروفًا (موصى به ليكون 80 ٪ -100 ٪ من النطاق) ، مما يتطلب ثلاث نقاط معايرة منخفضة ومتوسطة (اختيارية) ، وعالية.
المعايرة اللينة: المدخلات القيم الحساسية والتقارن لخلية التحميل (بيانات الشركة المصنعة المطلوبة) ، مما يقلل من الاعتماد على أوزان الاختبار.
تخزن ذاكرة الفلاش غير المتطايرة قيم المعايرة ، مما يدعم استرداد معلمات المعايرة من أوراق بيانات PLC لاستبدال الوحدة النمطية السهلة.
معلمة المنتج
التفاصيل التالية هي وحدة مقياس ألين برادلي 1771-WS.
| فئة |
معلمات مفصلة |
| أوضاع التشغيل |
محلي وبعد |
| أداء التحويل |
معدل التحويل: 20 تحديثًا في الثانية المتوسطات: 1-200 (قابلة للانتقاد في زيادات واحدة) القرار: معروض - 1: 985،000 (@ 3MV/V) ، 1: 656،000 (@ 2MV/V) داخلي - 1: 1،048،576 |
| خصائص الإدخال |
يدعم ما يصل إلى 8 350 أوم خلايا التحميل (الإثارة 5 فولت) نطاق الجهد الوضع المشترك ≤ 2.5VDC نسبة رفض الوضع المشترك 100 ديسيبل (عند أو أقل من 60 هرتز) |
| متطلبات الطاقة |
الجهد الإدخال الخلفي: الحد الأقصى 40VDC حمولة Packplane الحالية: الحد الأقصى 1.5A@5VDC |
| المتطلبات البيئية |
نطاق درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) نطاق درجة حرارة التخزين: -20 درجة مئوية إلى 85 درجة مئوية (-4 درجة فهرنهايت إلى 185 درجة فهرنهايت) نطاق الرطوبة: 0-90 ٪ (غير تكثيف) |
| المتعلقة بالمعايرة |
معامل درجة الحرارة: أقل من 0.005 ٪ من الحجم الكامل لكل درجة ج عزل الإدخال/الإخراج C2 COLIBRATION من القسم الرقمي: الحد الأدنى 1000VDC |
| متطلبات البرمجيات |
متوافق مع Windows 95/98/nt/2000 يتطلب برنامج RSLOGIX ™ 5 و RSLINX ™ |
