ألين برادلي 1784-PCIC

ميزات المنتج

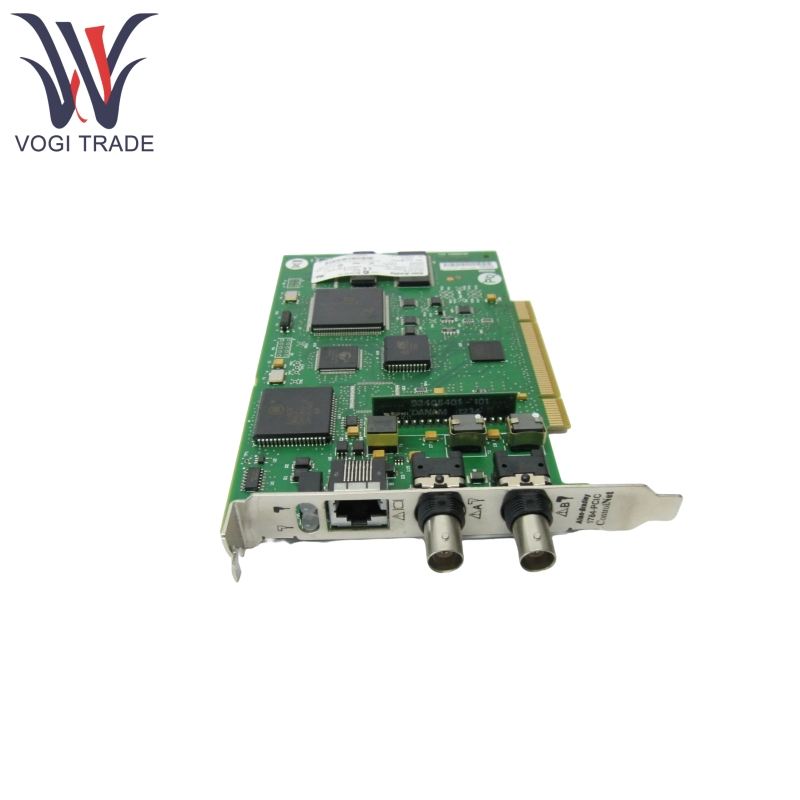

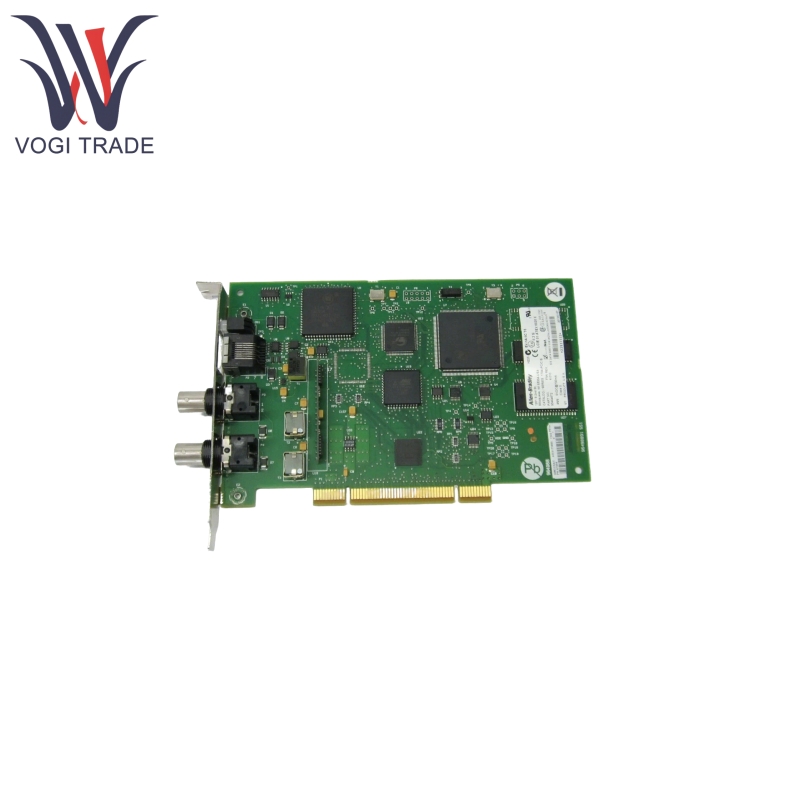

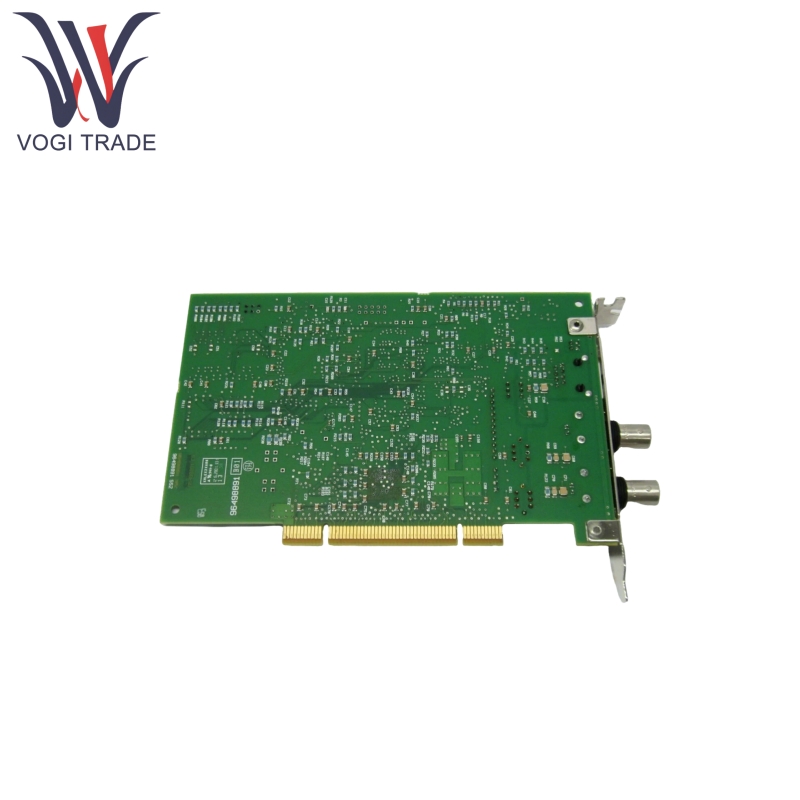

يدعم Allen Bradley 1784-PCIC طريقتين للاتصال: أحدهما هو الاتصال مباشرة بشبكة ControlNet عبر واجهة BNC (القناة A والقناة B). والآخر هو الاتصال بأجهزة ControlNet الأخرى في الشبكة عبر واجهة RJ-45 لمنفذ الوصول إلى الشبكة (NAP) باستخدام كبل مخصص 1786-CP.

Allen Bradley 1784 PCIC يدعم الوسائط الزائدة عن الحاجة. إذا كانت الشبكة تستخدم نظام كبل زائد ، يمكن توصيل القناة A والقناة B بكابرين لتعزيز موثوقية الاتصال. في نظام غير زائد ، يجب توصيل القناة "أ" فقط.

تم تجهيز Allen Bradley 1784-PCIC بمصابيح مؤشر LED (القنوات A و B) ، والتي يمكن استخدامها لتحديد مزود الطاقة للجهاز ، وحالة السائق ، وأخطاء الشبكة ، وما إلى ذلك ، استنادًا إلى حالة الضوء (ثابت ، وميض ، بالتناوب).

يعد Allen Bradley 1784-PCIC حساسًا للكهرباء الثابتة ، لذلك يجب اتباع الإجراءات المضادة للثبات أثناء التشغيل (باستخدام حزام معصم الأساس ، وتفريغ عن طريق لمس كائن مؤرض ، وتجنب دبابيس موصل اللمس وما إلى ذلك).

مبدأ عمل المنتج

أدخل بطاقة واجهة الاتصال Allen Bradley 1784-PCIC في فتحة PCI متوفرة (وليس PCI Express) على الكمبيوتر ، وتأمينها بالمسامير ، والتواصل مع الشبكة (عبر واجهة BNC بشبكة ControlNet أو عبر كابل 1786-CP إلى أجهزة الشبكة).

قم بتثبيت برنامج التشغيل المقابل لنظام التشغيل الخاص بك (توجد ملفات برنامج التشغيل في دليل \ Drivers على القرص المضغوط المخصص). بالنسبة للتثبيت الأولي أو تحديثات برنامج التشغيل ، اتبع الخطوات الواردة في الوثائق (حدد مسار برنامج التشغيل عبر "مدير الجهاز").

قم بتكوين برنامج تشغيل ControlNet باستخدام برنامج RSLINX (حدد عنوان الشبكة ، أو الرقم التسلسلي للجهاز ، وما إلى ذلك) ، أو قم بتكوين برنامج تشغيل الطائرة الخلفية الظاهرية باستخدام شاشة SoftLogix هيكل (قابلة للتطبيق على وحدات التحكم SoftLogix5800).

يقوم الكمبيوتر بتبادل البيانات مع الأجهزة على شبكة ControlNet عبر هذه البطاقة ، ودعم الوظائف مثل الوصول إلى محطة البرمجة ومراقبة الأجهزة واكتساب البيانات.

معلمة المنتج

التفاصيل التالية هي بطاقة واجهة الاتصال Allen Bradley 1784-PCIC.

توافق PCI Bus: متوافق مع PCI Revision 2.2. متوافقة مع فتحات PCI 5V/3.3V ، فتحات PCI 32 بت/64 بت ، وفتحات PCI-X. غير متوافق مع فتحات PCI Express.

توافق نظام التشغيل: يدعم Windows XP (مع حزمة الخدمة 1 أو أعلى) ، و Windows 2000 (مع حزمة الخدمة 4 أو أعلى) ، و Windows 98 ، و Windows ME.

توافق البرنامج: يتطلب برنامج ROCKWELL RSLINX (الإصدار 2.42.00 أو أحدث) و RSNETWORX لبرنامج CONTROLNET.

العزلة الكهربائية: جهد العزل المستمر من 50 فولت ، تم اختباره لتحمل 600 فولت لمدة 60 ثانية.

درجة حرارة التشغيل: 0 ~ 55 درجة مئوية (32 ~ 131 درجة فهرنهايت)

درجة حرارة التخزين: -40 ~ 85 درجة مئوية (-40 ~ 185 درجة فهرنهايت)

الرطوبة النسبية: 5 ٪ ~ 95 ٪

الأداء الميكانيكي:

الاهتزاز: 2G @ 10 ~ 500Hz (متوافق مع IEC 60068-2-6)

صدمة التشغيل: 30G (IEC 60068-2-27)

صدمة غير تعمل: 50g

إمدادات الطاقة واستهلاك الطاقة:

متطلبات الطاقة: 5V DC ، 700MA MAX. (الفئة 2)

تبديد السلطة: 3.5W
