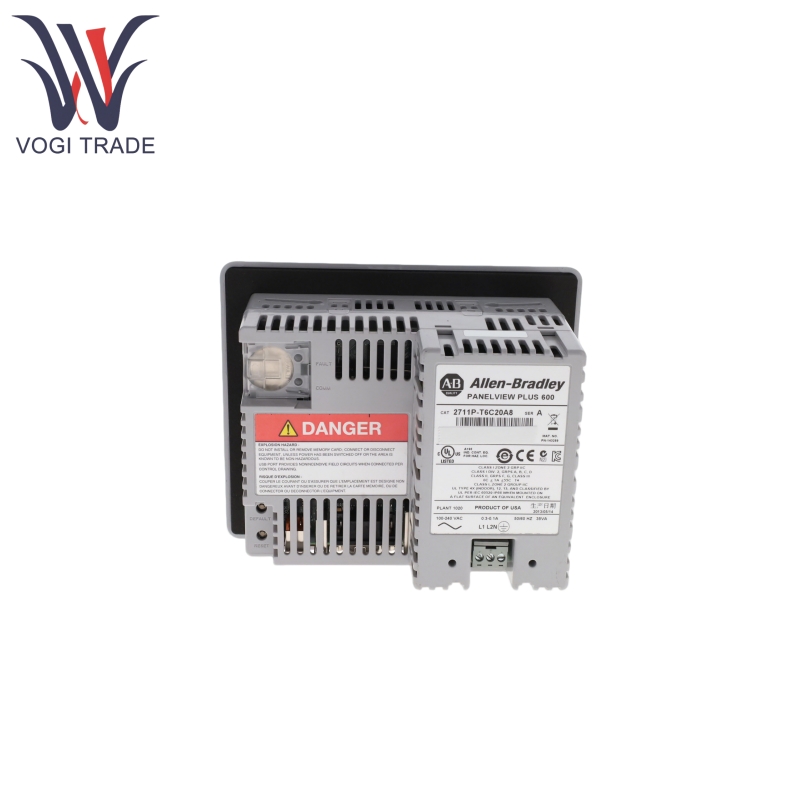

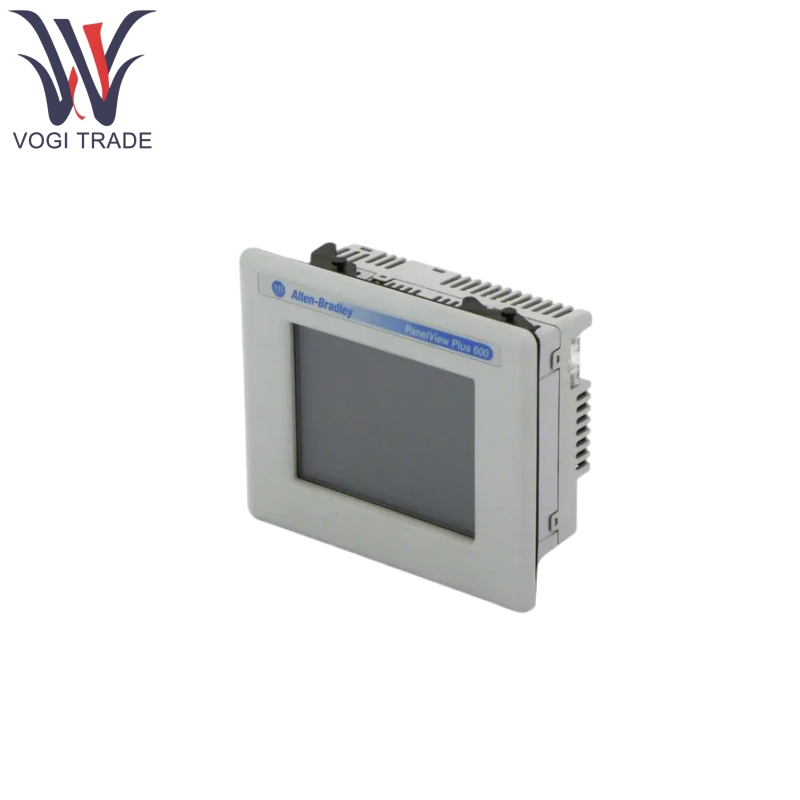

العلامة التجارية: ألين برادليالوصف: A Pannview Plus 600 HMIالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيقوم Allen Bradley 2711P-T6C20A8 بتشغيل نظام التشغيل Windows CE 6.0 ويدعم برنامج إصدار Machine FactoryTalk ، والذي يستخدم لتحقيق المراقبة في الوقت الفعلي وعرض البيانات وإدخال أمر المشغل للمعدات الصناعية ، ويستخدم على نطاق واسع في عمليات الأتمتة مثل خط الإنتاج والتحكم في الماكينة.
| تصنيع |
ألين برادلي |
| رقم النموذج |
2711P-T6C20A8 |
| رقم الطلب |
2711P-T6C20A8 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8543709990 |
| البعد |
16*16*16 سم |
| وزن |
0.6 كجم |
ميزات المنتج
يتميز Allen Bradley 2711P-T6C20A8 بطريقة إدخال تعمل باللمس فقط ("T" في رقم الطراز يقف للمس) ، وشاشة ألوان 5.7 بوصة ، ودعم شاشات الواجهة الرسومية (على سبيل المثال ، بيانات الوقت الفعلي ، الإنذارات ، الرسوم البيانية للاتجاه ، إلخ). إنه متوافق أيضًا مع برنامج FactoryTalk View Me Runtime (v6.10 وما فوق) ، والذي يتيح لك تخصيص تخطيط الواجهة وتحقيق الارتباط مع منطق التحكم.
يحتوي Allen Bradley 2711P-T6C20A8 على منفذ Ethernet 10/100 ميجابت في الثانية (Auto-MDI/MDI-X) ، ومنفذ RS-232 واحد (DB9) ، ومنفذان USB 2.0 عالي السرعة (1 USB-A ، 1 USB-B) لدعم تفاعل البيانات مع PLCs ، وأجهزة استشعار ، وأدوات أخرى.

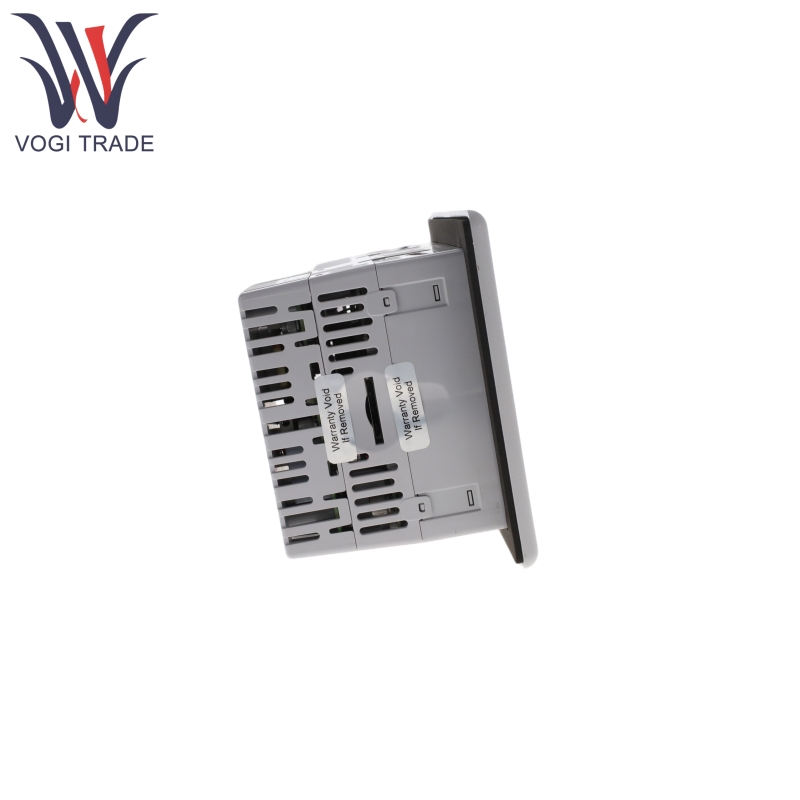

يحتوي Allen Bradley 2711P-T6C20A8 على فتحة ذات سعة رقمية عالية (SDHC) متوافقة مع بطاقات ذاكرة سلسلة 1784-SDX للبرنامج الاحتياطي وتخزين سجل البيانات وتحديثات البرامج الثابتة.
يقوم Allen Bradley 2711P-T6C20A8 بتشغيل نظام التشغيل Windows CE 6.0 ويدعم .NET Compact Framework 3.5 لتوافق مستقر مع برنامج التحكم الصناعي.
يحتوي Allen Bradley 2711P-T6C20A8 على ساعة في الوقت الفعلي المدمج ويدعم تسجيل طابع الطابع الزمني للبيانات ؛ لا توجد بطارية لدعم البيانات ، ولكن يمكن للذاكرة غير المتطايرة أن تنقذ التكوين والبرنامج.
ينتهي رقم الطراز بـ "8" ولا يتضمن وظائف ممتدة (مثل متصفح الويب ، وسطح المكتب البعيد ، ومشاهد ملف Microsoft Office ، وما إلى ذلك) ، مع التركيز على وظائف HMI الأساسية ، وهو مناسب للسيناريوهات مع متطلبات وظائف موجزة.
المنتج باستخدام المبدأ
يمكن توصيل Allen Bradley 2711P-T6C20A8 بـ PLC أو أجهزة تحكم أخرى عبر واجهة Ethernet أو RS-232 لتلقي بيانات مستشعر في الوقت الفعلي ، وحالة المعدات ، وعرضها بصريًا في شكل رسومات ، نص ، مخططات ، إلخ. عبر شاشة ملونة 5.7 بوصة.
يقوم المشغل بإدخال أوامر التحكم عن طريق لمس الشاشة ، وتحول المحطة الأوامر إلى إشارات التحكم وينقلها إلى وحدة التحكم من خلال واجهة الاتصال لتحقيق التشغيل عن بُعد للمعدات.
يقوم Allen Bradley 2711P-T6C20A8 بتشغيل التطبيق الذي تم تطويره بواسطة FactoryTalk View ME ، ويدعم منطق الواجهة المخصصة ، ويوسع التخزين عبر بطاقة SD لحفظ البيانات التاريخية أو تكوين النسخ الاحتياطي.
يعمل Allen Bradley 2711P -T6C20A8 كعقدة وسيطة ، ونقل بيانات الجهاز إلى الكمبيوتر المضيف والاتصال بأجهزة طبقة التحكم لتشكيل عنصر تحكم في الحلقة المغلقة لـ "Sense - Decision - Execution".
معلمة المنتج
التفاصيل أدناه هي لـ Allen Bradley 2711P-T6C20A8 A Panelview Plus 600 HMI.
| المعلمة |
مواصفة |
| نوع الإدخال |
شاشة تعمل باللمس (اللمس فقط ، لا لوحة مفاتيح) |
| عرض |
لون 5.7 بوصة ("C" في النموذج يرمز إلى اللون) |
| المعالج |
بنية الذراع ، 1.0 جيجا هرتز |
| ذاكرة |
256 ميغابايت من ذاكرة الوصول العشوائي DDR2 ذاكرة 512 ميغابايت غير متطايرة (حوالي 73 ميغابايت من ذاكرة المستخدم المجانية) |
| مدخلات الطاقة |
مزود طاقة التيار المتردد ("A" في النموذج تعني AC) ، مزود الطاقة غير المعزول |
| نظام التشغيل |
Windows CE 6.0 |
| واجهات الاتصال |
-Ethernet: 1 × 10/100 ميغابت في الثانية (Auto-MDI/MDI-X) - المسلسل: 1 × RS-232 (DB9) -USB: 1 × USB-A (v2.0) ، 1 × USB-B (v2.0) |
| توسيع التخزين |
1 × SDHC Slot (يدعم بطاقات الذاكرة 1784-SDX) |
| برنامج متوافق |
FactoryTalk عرض لي وقت التشغيل V6.10 وما فوق |
| درجة حرارة التشغيل |
0 درجة مئوية ~ 60 درجة مئوية (تصاعد أفقي) 0 درجة مئوية ~ 40 درجة مئوية (التثبيت العمودي) |
| درجة حرارة التخزين |
-40 درجة مئوية ~ 70 درجة مئوية |
| التوافق الكهرومغناطيسي |
مناعة ESD (تصريف الهواء 8KV ، تصريف الاتصال 6KV) مناعة الطفرة (1 كيلو فولت خط إلى أرض إمدادات الطاقة) |
