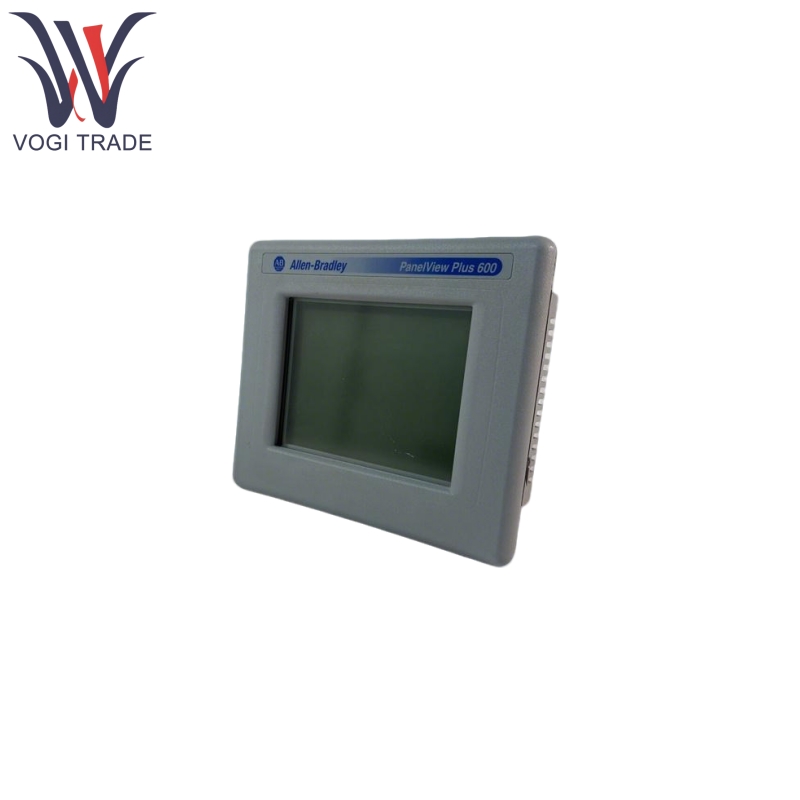

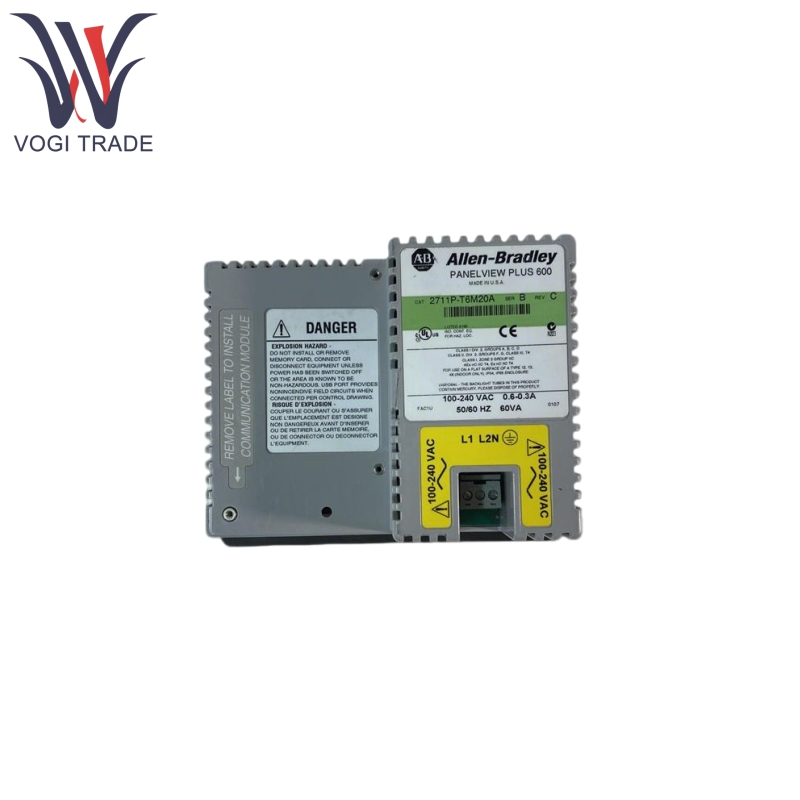

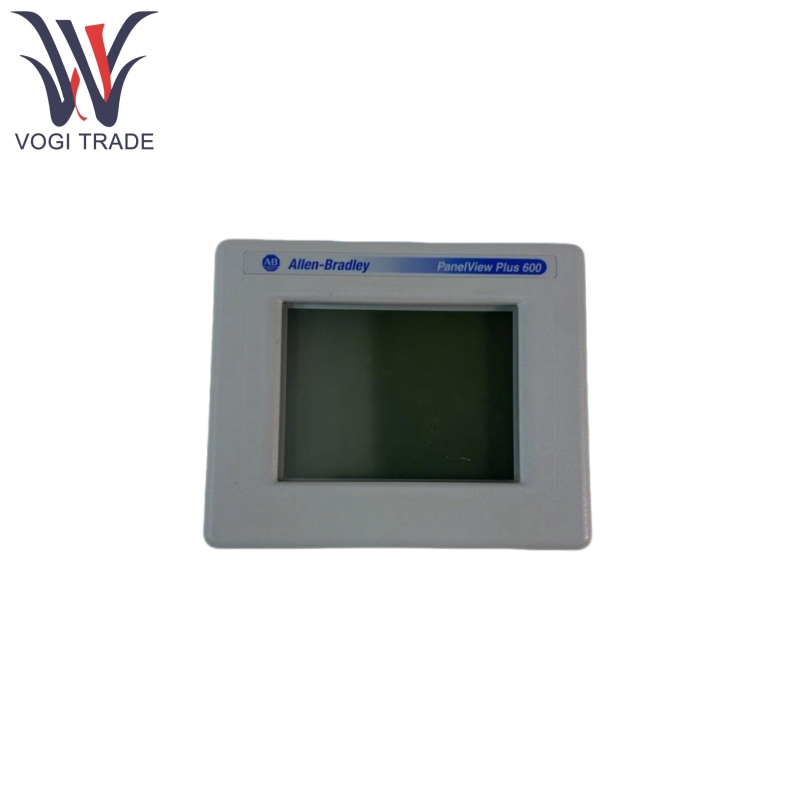

العلامة التجارية: ألين برادليالوصف: A Pannview Plus 600 HMIالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنينتمي Allen Bradley 2711P-T6M20A إلى المنتج القديم ، والذي يستخدم بشكل أساسي للتفاعل بين الإنسان والآلة (HMI) في سيناريوهات الأتمتة الصناعية. إنه مصمم لتحقيق التفاعل البصري بين المشغلين ومعدات التحكم الصناعية ، بما في ذلك عرض البيانات في الوقت الفعلي ، ومراقبة حالة المعدات ، ومطالبات الإنذار وإدخال الأمر.
| تصنيع |
ألين برادلي |
| رقم النموذج |
2711P-T6M20A |
| رقم الطلب |
2711P-T6M20A |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8543709990 |
| البعد |
16*16*16 سم |
| وزن |
0.6 كجم |
ميزات المنتج
Allen Bradley 2711P-T6M20A هو إدخال لمسة خالصة ("T" في رقم الطراز يقف للمس) ، لا توجد أزرار فعلية ، يتم تشغيلها من خلال شاشة الرمادي 5.7 بوصة ، ويدعم عرض الواجهة الرسومية.
يتوافق Allen Bradley 2711P-T6M20A مع تطبيق FactoryTalk Legacy View Me ، والذي يسمح بتخصيص منطق الواجهة والتحكم في الارتباط.
يدعم Allen Bradley 2711P-T6M20A Ethernet (10/100 MBPs) و RS-232 (DB9) واجهات USB (v1.1) ، مع "20" في عدد النموذج الذي يقف للمجموعة من "إيثرنت" ، وآخرون.
تم تجهيز Allen Bradley 2711P-T6M20A بفتحة واحدة من النوع I CompactFlash (CF) للنسخ الاحتياطي للبرنامج وتخزين سجل البيانات وتحديث البرامج الثابتة (القياسية على المحطات القديمة).
يقوم Allen Bradley 2711P-T6M20A بتشغيل نظام التشغيل Windows CE 4.1 (نظام التشغيل القياسي لـ Legacy Panelview Plus 400/600) ويدعم البروتوكولات مثل DH-485 ، ControlNet ، إلخ (عن طريق إضافة وحدة اتصال ، على سبيل المثال ، 2711p-Rn3) ، والتي يتم تعاليرها مع بيئة الحافلات الصناعية.
لدى Allen Bradley 2711P-T6M20A ساعة في الوقت الفعلي ، ويدعم تسجيل الطابع الزمني للبيانات ، والذاكرة غير المتطايرة لتخزين التكوينات والبرامج ، مع الاحتفاظ بالبيانات على المدى القصير بعد انقطاع التيار الكهربائي.
Allen Bradley 2711P-T6M20A قابلة للتكيف مع البيئات الصناعية ، مع نطاق درجة حرارة التشغيل الذي يلبي المعايير الطرفية القديمة (عادةً من 0 درجة مئوية إلى 50 درجة مئوية) وأداء تدخل مضاد للأمراض المغناطيسية يلبي متطلبات الدرجة الصناعية.
المنتج باستخدام المبدأ
يمكن توصيل Allen Bradley 2711P-T6M20A بـ PLC عبر واجهة Ethernet أو RS-232 لتلقي بيانات في الوقت الفعلي ، والتي يمكن عرضها في شكل نص ورسوم بيانية من خلال شاشة الرمادي 5.7 بوصة.
يقوم المشغل بإدخال أوامر التحكم عن طريق لمس الشاشة ، وتحول المحطة الأوامر إلى إشارات كهربائية وتنقلها إلى وحدة التحكم لقيادة المشغلات.
يمكن لـ Allen Bradley 2711P-T6M20A تخزين سجلات البيانات التاريخية أو برامج تطبيق النسخ الاحتياطي عبر بطاقة CF ، ويدعم تمديد بروتوكولات الحافلات عبر وحدات الاتصال لتلبية احتياجات شبكات الجهاز المتعدد.
معلمة المنتج
التفاصيل أدناه هي لـ Allen Bradley 2711P-T6M20A A Panelview Plus 600 HMI.
| المعلمة |
مواصفة |
| نوع الإدخال |
شاشة تعمل باللمس (اللمس فقط ، لا لوحة مفاتيح) |
| عرض |
5.7 بوصة رمادية ("M" في النموذج تعني رمادي) |
| المعالج |
NEC VR5532A MIPS Architecture ، 350 MHz (وحدة المعالجة المركزية القياسية لـ Legacy Panelview Plus 400/600) |
| ذاكرة |
64 ميغابايت PC100 SDRAM (RAM) 64 ميجابايت ذاكرة غير متطايرة (تخزين مدمج) |
| مدخلات الطاقة |
مزود طاقة التيار المتردد ("A" في النموذج تعني AC) ، مزود الطاقة غير المعزول |
| نظام التشغيل |
Windows CE 4.1 |
| واجهات الاتصال |
- Ethernet: 1 × 10/100 ميغابت في الثانية - المسلسل: 1 × RS-232 (DB9) - USB: 1 × USB-A (v1.1) |
| توسيع التخزين |
1 × Compactflash (CF) من النوع الأول |
| برنامج متوافق |
FactoryTalk عرض لي وقت التشغيل 3.20 ~ 5.10 |
| درجة حرارة التشغيل |
0 درجة مئوية ~ 50 درجة مئوية (النطاق النموذجي للمحطات القديمة) |
| التوافق الكهرومغناطيسي |
متوافق مع المعايير الصناعية ، والمقاومة للـ ESD والعروض (راجع المواصفات الطرفية القديمة للمعلمات التفصيلية) |
