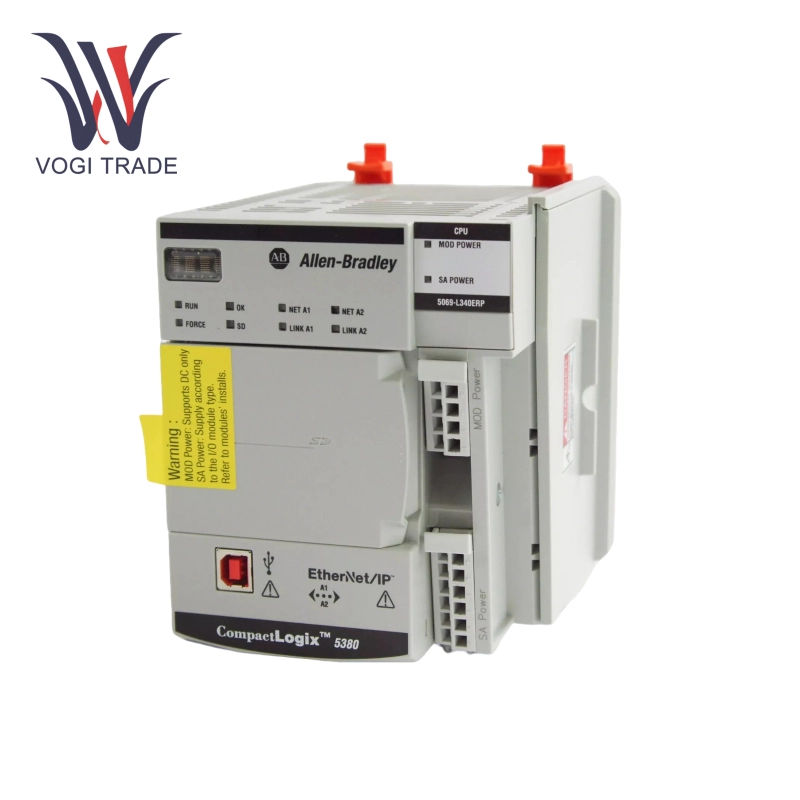

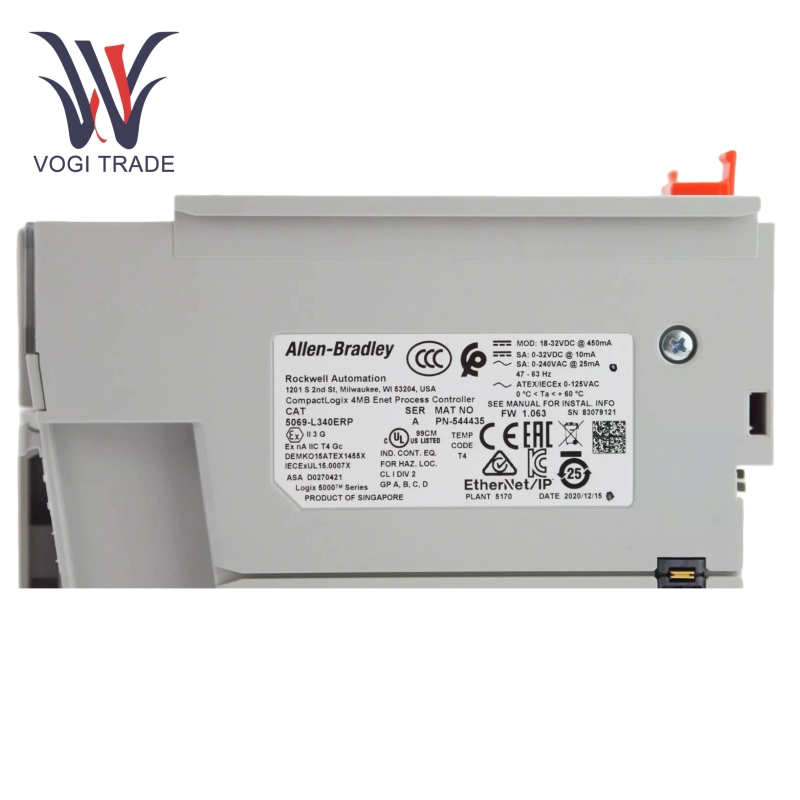

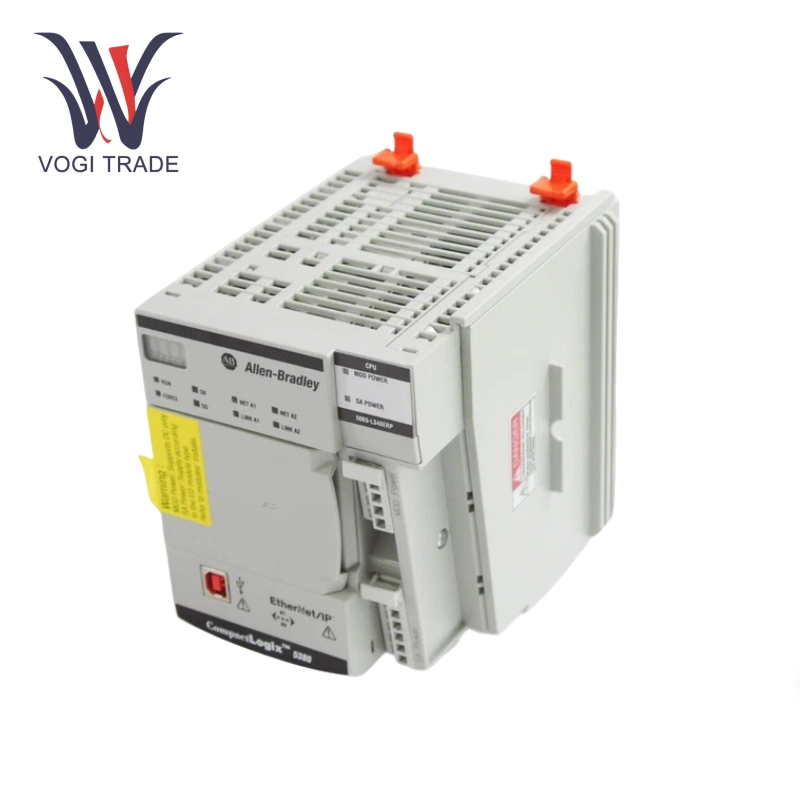

ألين برادلي 5069-L340erp

المعلمات الفنية

المعالج: مزدوج النواة 200MHz RISC ASIC Architecture.

ذاكرة المستخدم: 4 ميغابايت (برنامج المنطق القياسي).

ذاكرة السلامة: 2 ميغابايت (العزلة المستقلة ، تلبية مستوى السلامة SIL2/PLD)

السعة الإدخال/الإخراج التوسع المحلي: يدعم 31 وحدة إدخال/إخراج.

سعة التوسع الموزعة I/O السعة: كحد أقصى 128،000 نقطة إدخال/إخراج رقمية + 4000 نقطة I/O التناظرية.

درجة حرارة التشغيل: 0 ~ 60 ℃ ، درجة حرارة التخزين: -40 ~ 85 ℃ ؛

مستوى الحماية: IP30 ، مقاومة الاهتزاز (2G@10-500Hz) ، مقاومة الصدمة (30G).

ميزات وظيفية

قدرة تحسين العملية: يحتوي Allen Bradley 5069-L340erp على مكتبة عملية PlantPax مدمجة ، والتي توفر كتل الوظائف الموحدة مسبقًا (مثل تراكم التدفق ، والتحكم في الصمام) ، وتوخّص دورة التطوير ، ويدعم بروتوكول التزامن الزمنية (IEEE 1588) يضمن تنسيق الأجهزة المتعددة (مثل synchonization بين synchonization).

وضع IP المزدوج: يدعم Allen Bradley 5069-L340erP عزل شبكة التحكم وشبكة الإدارة العليا لتعزيز الأمان.

بروتوكول أمان CIP: نقل تشفير البيانات لمنع الوصول غير المصرح به.

التشخيص والصيانة: تقوم بطاقة SD تلقائيًا بتسجيل سجلات الأخطاء وتدعم النسخ الاحتياطي للبرنامج والانتعاش في وضع عدم الاتصال (بطاقة SD 1GB القياسية ، قابلة للتوسيع إلى 2GB).

منتجات دعم متوافقة

وحدة التكرار:1756-RM2XT(وحدة تبديل زائدة عن الحمل) ؛

وحدة Ethernet: 5069-en2tr (Gigabit المزدوج ، دعم شبكة حلقة DLR.

وحدة التوسع I/O.

وحدة الإدخال التناظرية: 5069-if8 (إدخال 8 قنوات ± 10V ، دقة 16 بت) ؛

وحدة إخراج السلامة: 5069-OB16SE (إخراج معتمد من 16 نقطة).

البرنامج البيئي للبرامج

أداة البرمجة: Studio 5000 Logix Designer (V33+ مكتبة التحكم في عملية الدعم) ؛

نظام المراقبة: FactoryTalk View SE (HMI Development) ، FactoryTalk Batch (Management Batch)
