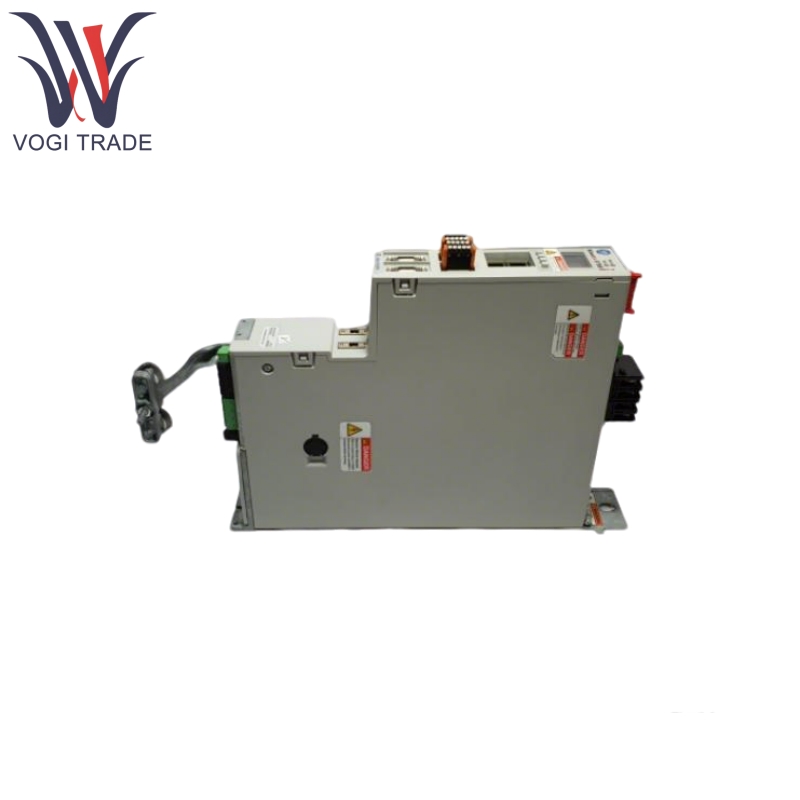

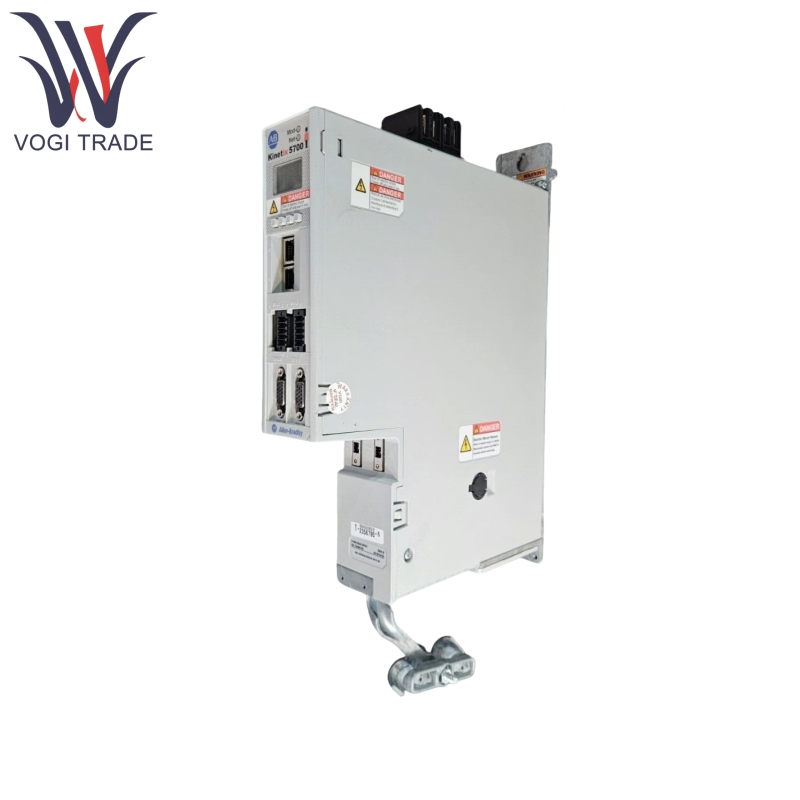

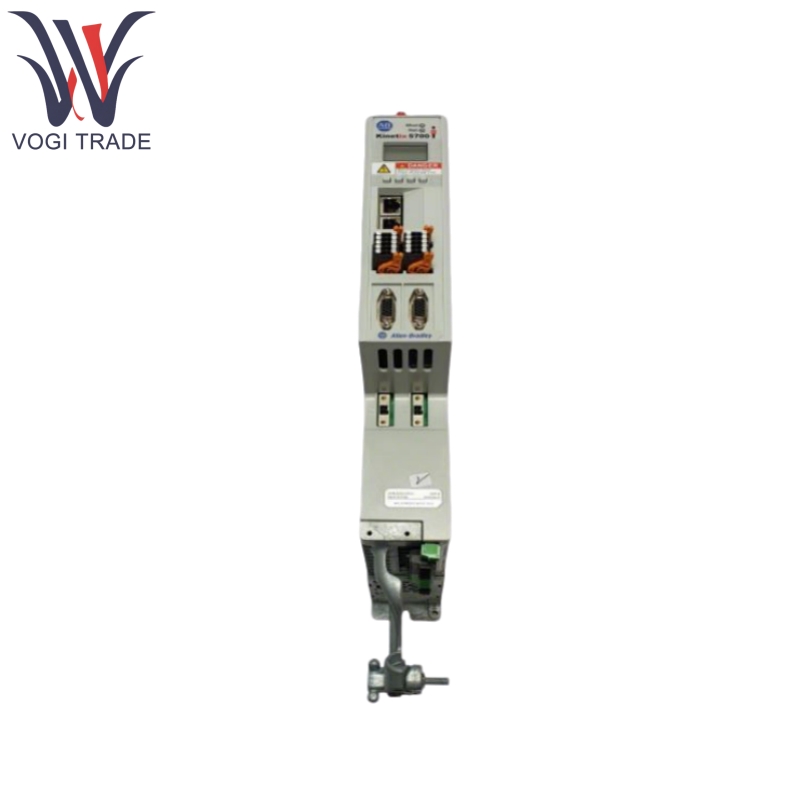

Allen Bradly 2198-D020-ARS3

produميزات التصوير المقطعي

Allen Bradly 2198-D020-ARS3 يتميز بموصلات للطاقة والتعليقات والتحكم والسلامة.

1. يحول قوة DC-BUS إلى قوة التيار المتردد:

لقيادة محركين مؤازرين ، دعم الحركة المتكاملة على وظائف Ethernet/IP والسلامة.

2. موصلات طاقة المحرك (MP):

تستخدم لتوصيل طاقة المحرك (مراحل U ، V ، W) لمحورين (المحور A والمحور B).

حجم الأسلاك: 0.75-2.5 مم مربع (18-14 AWG).

عزم الدوران للمحطات: 0.5–0.6 N • M (4.4–5.3 lb • in).

3. موصلات الفرامل المحرك (BC):

يتصل بمكابح الحركية (MBRK+ و MBRK -).

يدعم 24 فولت DC قوة الفرامل.

4. موصلات التغذية المرتدة الحركية:

موصلات MF (التغذية المرتدة): موصلات 2 دبوس لرابط DSL (رابط المؤازرة الرقمية) (على سبيل المثال ، من Kinetix VP Motors) ، ودعم الإشارات D+ و D-.

موصلات UFB (التغذية المرتدة العالمية): موصلات 15 دبوسًا للتشفيرات المتزايدة ، أو التزايدي ، أو الدبابيس ، مع دبابيس لإشارات الجيب/جيب التمام ، والبيانات ، والطاقة (5V أو 9V).

5. موصل المدخلات الرقمية (IOD):

موصل 10 دبوس مع 4 مدخلات رقمية قابلة للتكوين (الذكرات الحالية ، 24V DC 15 MA).

يدعم وظائف مثل تمكين ، المنزل ، التسجيل ، والحدود المفرطة.

6. موصل عزم الدوران الآمن (STO):

موصل 16 دبوس لاتصالات السلامة الصلبة ، ودعم إشارات السلامة المتتالية بين محركات الأقراص.

7. موصل الحافلات DC:

يستخدم نظام اتصال مشترك (قضبان الحافلات) للاتصال بمصدر الطاقة DC-BUS ، مما يتيح مشاركة الطاقة مع وحدات أخرى.

8. موصل طاقة التحكم 24V (CP):

يوفر 24V DC (21.6-26.4V) لدوائر التحكم.

حجم السلك: 0.5-2.5 مم مربع (20-14 AWG) مع عزم الدوران 0.22-0.25 N • M (1.9–2.2 رطل • بوصة).

تطبيقات المنتج

تصنيع الآلات الدقيقة:

في مجال أدوات آلة CNC ، يضمن Allen Bradly 2198-D020-ARS3 حركة دقيقة لأداة أو جدول الآلة بحكم وضعها العالي الدقة ، وسرعة التحكم في عزم الدوران ، والتي تلبي المتطلبات الصارمة للآلات الدقيقة للدقة. وهو يدعم مجموعة متنوعة من أجهزة التغذية المرتدة لمراقبة حالة الحركة وضبطها في الوقت الفعلي ، مما يقلل بشكل فعال من أخطاء الآلات وتحسين جودة المنتج. في تصنيع الأجزاء الدقيقة ، يمكن أن يحقق دقة تحديد المواقع على مستوى الميكرون لضمان دقة الأبعاد وجودة سطح المنتجات.

آلات التغليف:

في خط إنتاج التغليف ، يضمن Allen-Bradly 2198-D020-ARS3 أن تحركات نقل مواد التغليف ، والاستيلاء على العناصر الدقيقة ودقيقة من خلال تحديد المواقع والتحكم الدقيق ، وضمان أناس وسرعة مطابقة المنتجات. يمكن أن يستجيب بسرعة للتغييرات المختلفة في خط الإنتاج ، وتلبية احتياجات التغليف المتنوعة ، وتحسين كفاءة التغليف وجودةها. في عبوات الأغذية ، يمكن أن تتحكم بدقة في كمية التغذية من مواد التغليف وإيقاع إجراءات التغليف ، وتحقيق عمليات التغليف الفعالة والدقيقة.

خط التجميع الآلي:

تلعب وظيفة التحكم المنسق في المحور المزدوج في المحور المزدوج في Bradly 2198-D020-D020 ، دورًا رئيسيًا في بيئة التجميع الآلية ، والتي يمكن أن تدرك الحركة المتزامنة للمحاور المتعددة لضمان التشغيل المستقر والفعال لكل رابط تجميع. في خط التجميع لتصنيع المعدات الإلكترونية ، يمكنه التحكم في الذراع الآلي لفهم وتثبيت المكونات الإلكترونية الصغيرة بدقة ، وتحسين دقة وكفاءة التجميع ، وتقليل معدل عيوب المنتج الناتجة عن أخطاء التجميع.

التحكم في الروبوت:

بالنسبة لتطبيقات الروبوت التي تتطلب تحكمًا سريعًا في الحركة ، مثل التحكم في حركة ذراع الروبوت ، Allen Bradly 2198-D020-ARS3 قادرة على تلبية متطلبات مهامها المعقدة. وهو يدعم مجموعة متنوعة من أنواع التغذية المرتدة ، إلى جانب قدرات التحكم القوية الخاصة به ، بحيث يمكن للروبوت إجراء مجموعة متنوعة من الإجراءات بسرعة ودقة بدقة ودقة. في اللوجستيات والتعامل مع روبوت معالجة المستودعات ، يمكن أن يدرك التشغيل السريع والتعامل مع التشغيل ، وتحسين مستوى الأتمتة للمستودعات والخدمات اللوجستية.
