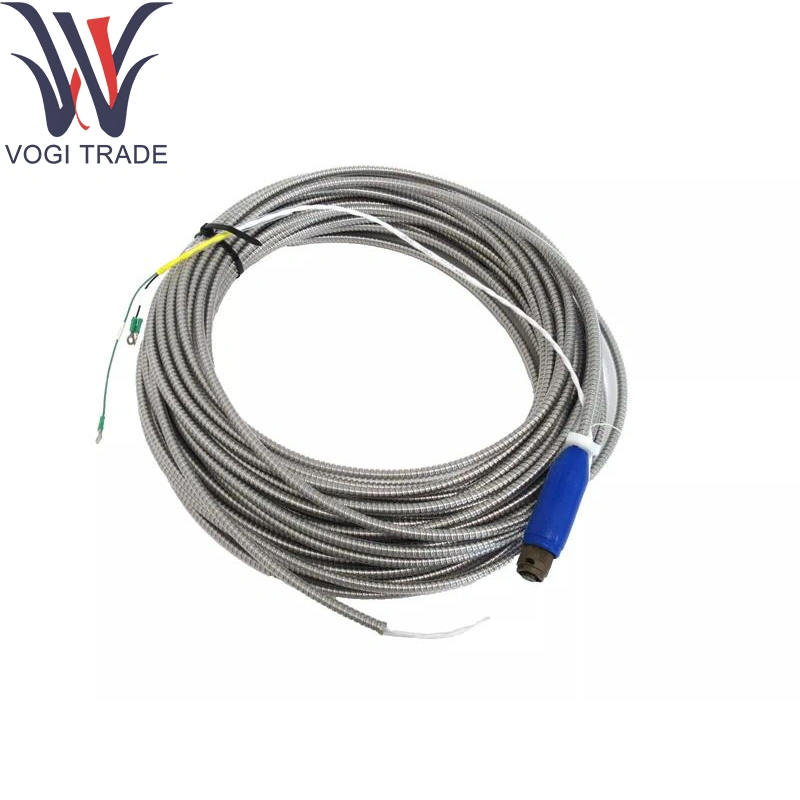

العلامة التجارية: نيفاداالوصف: 106765-13الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 9مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 106765-13 المستخدمة لربط وحدات رف BALYNEVADA 3500-مثل بطاقات نظام التوصيل أو الترحيل أو البطاقات التناظرية إلى كتل الطرفية الإضافية أو موصلات الحاجز الخارجية.
| تصنيع |
نيفادا |
| رقم النموذج |
106765-13 |
| رقم الطلب |
106765-13 |
| كتالوج |
330525-00 |
| وصف |
كابل التوصيل |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
13 متر |
| وزن |
0.5 كجم |
المعلمات الفنية
الموصل: 28AWG TUTNED-COPPER ، تنسيق الشريط (50 موصلًا) من نيفادا 106765-13
مقاومة: ~ 60Ω زوج تفاضلي (أقسام ملتوية داخل الشريط)
تصنيف الجهد: 125VDC الحد الأقصى
التقييم الحالي: 1A لكل موصل (عادةً إشارات رقمية منخفضة الطاقة)
تصنيف درجة الحرارة: -20 درجة مئوية إلى +70 درجة مئوية (سترة الكابل) ؛ الموصلات التي تم تصنيفها على +85 درجة مئوية في نيفادا 106765-13
التدريع: متغير محمي إجمالي اختياري (لاحقة "-SH") للتركيبات الحساسة لـ EMI
الامتثال: UL1571 لكابل الشريط ؛ متوافق مع ROHS
وظيفة المنتج
ROUTES MODULE Backplane إشارات من رأس P2 لبطاقة سلسلة 3500 إلى محطة خارجية عبر نيفادا 106765-13 ، مما يتيح مقايضات الوحدة السريعة دون إزعاج الأسلاك الخارجية. يدعم اندلاع الإشارة المنظمة للتكامل مع DCS أو PLC أو الأجهزة الإضافية.
مجالات التطبيق
الأسلاك لوحة التحكم: اتصالات داخلية إلى وحدة من الوحدة النمطية باستخدام نيفادا بليه 106765-13 في خزائن السيطرة على التوربينات.
تجميعات الوظيفية الميدانية: ربط وحدات الرف بكتل طرفية للأسلاك.
مقاعد الاختبار والمعايرة: تسخير سريع للرقص لتجاهل 3500 وحدة.
مشاريع التعديل التحديثي: إضافة وحدات جديدة مع ربطات موحدة مثل Bill Nevada 106765-13.
