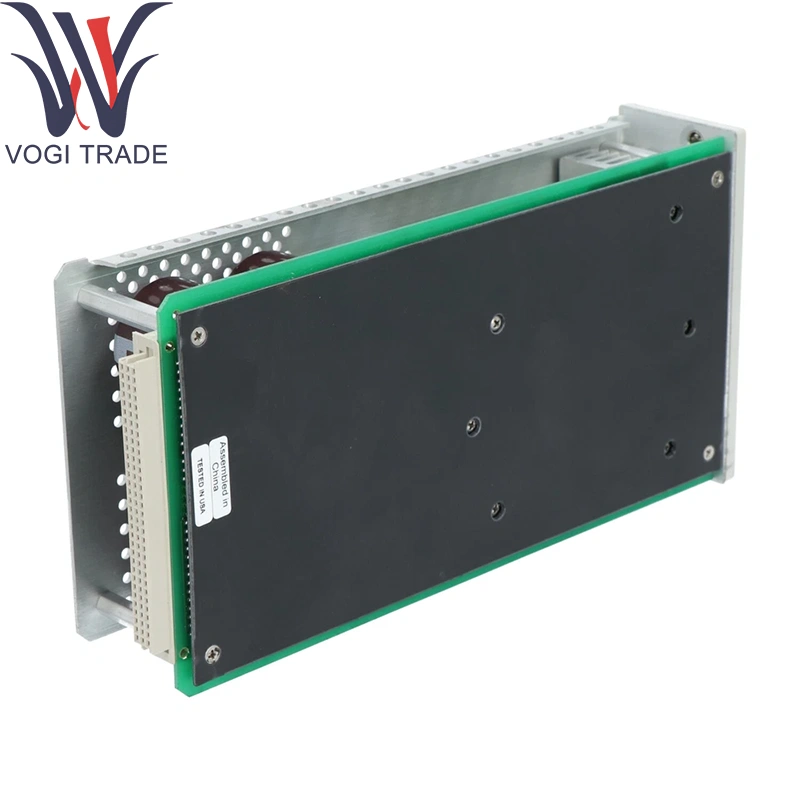

العلامة التجارية: نيفاداالوصف: 114m5335-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 14مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 114M5335-01 DC PIM (وحدة إدخال الطاقة) تم تثبيتها في رفوف Balynevada 3500 و 3700 لتوزيع وتنظيم طاقة DC منخفضة الجهد لبطاقات الحاجز الداخلي ، ووحدات الشاشة ، والالكترونيات المساعدة
| تصنيع |
نيفادا |
| رقم النموذج |
114M5335-01 |
| رقم الطلب |
114M5335-01 |
| كتالوج |
3500/15 |
| وصف |
الجهد المنخفض DC PIM |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8473309000 |
| البعد |
12*2.5*25 (سم) |
| وزن |
1.4 كجم |
المعلمات الفنية
جهد المدخلات: 18-32VDC (24VDC الاسمية) لـ BLAY NEVADA 114M5335-01
قضبان وتصنيفات الإخراج:
24vdc @ ما يصل إلى 8a (لتغذية البطاقات الحاجز وغير الحاجز)
12VDC @ ما يصل إلى 2A (للمنطق الإضافي ومؤشر الدوائر) في نيفادا 114M5335-01
التنظيم: ± 5 ٪ تحمل الإخراج على الحمل الكامل
Ripple & Noise: ≤100mv P-P على كلا القضبان
عزل:
المدخلات إلى الإخراج: 2KV DC
بين قضبان الإخراج: 500V DC
الحماية:
إغلاق التيار الزائد مع الاسترداد التلقائي
حماية الدائرة القصيرة
حماية المدخلات العكسية
قطع حرارية في درجة الحرارة
الكفاءة: ≥90 ٪ في تحميل 50 ٪
المؤشرات: مصابيح LED من اللوحة الأمامية لكل حالة من السكك الحديدية "موافق" وحالة الصدع
التصنيفات البيئية:
درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير متكامل لنيفادا 114m5335-01
وظيفة المنتج
تحويل طاقة التيار المستمر: يأخذ مدخلات التسهيلات العاصمة وينتج مخرجات DC منخفضة الجهد المنظمة عبر BLAY NEVADA 114M5335-01 المطلوبة بواسطة وحدات الرف.
التوزيع: يوفر توزيعًا تنصهرًا على بطاقات الحاجز عبر موصلات الرف الخلفية.
المراقبة والتشخيص: تقارير عن صحة السكك الحديدية إلى واجهة النظام من نيفادا 114M5335-01 لتسجيل الإنذار.
مجالات التطبيق
المنشآت السلامة الجوهرية: تغذية وحدات الحاجز الداخلي باستخدام نيفادا نيفادا 114m5335-01 في مواقع Zone2/Div2.
رفوف المراقبة القياسية: توفير 24 فولت و 12 فولت إلى وحدات القرب/الاهتزاز.
مشاريع التحديثية: استبدال إمدادات DC الموزعة مع حلول مركزية مثبتة على الرف.
مقاعد الاختبار والمعايرة: توفير قضبان DC مستقرة مع Nevada 114m5335-01 لاختبار مقاعد البدلاء.
