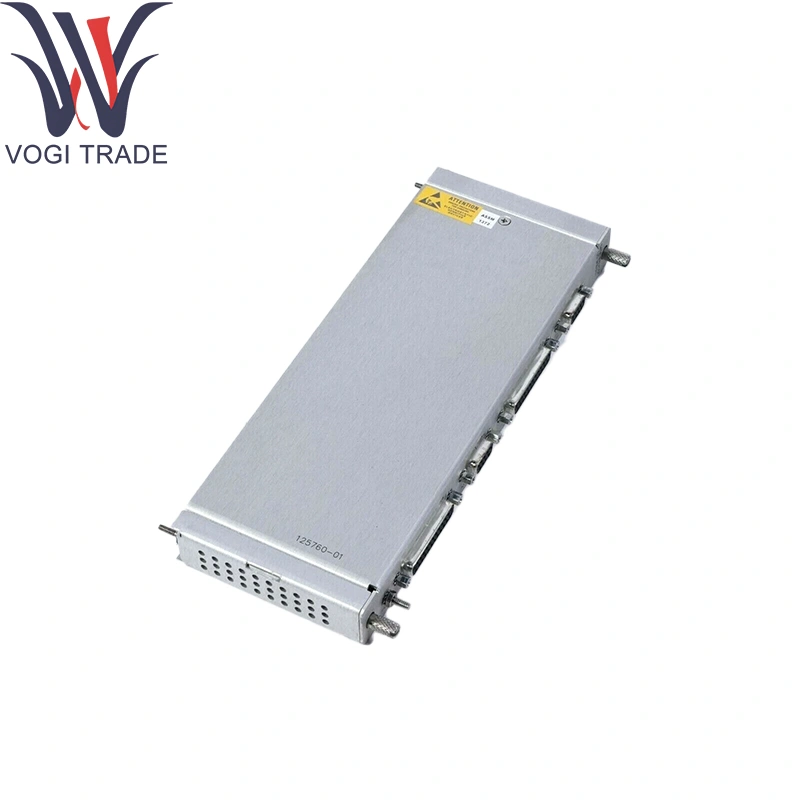

العلامة التجارية: نيفاداالوصف: 125760-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنتعمل نيفادا 125760-01 بمثابة بوابة الاتصالات والتكوين الأساسية لرفع 3500 بالكامل.
| تصنيع |
نيفادا |
| رقم النموذج |
3500/20-01-01-00 |
| رقم الطلب |
125760-01 |
| كتالوج |
3500/20 |
| وصف |
وحدة الإدخال/الإخراج مدير البيانات |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
300 مم × 35 مم × 300 مم |
| وزن |
0.4 كجم |
طلب المعلومات
3500/20-AA-BB-CC
ج: نوع واجهة الرف
0 1 حافة قياسية (استخدم لتطبيقات المراقبة القياسية)
0 2 TMR RIM (استخدم فقط للتطبيق الذي يتطلب تكوينًا ثلاثيًا زائد عن الحاجة)
ب: نوع وحدة الإدخال/الإخراج
0 1 وحدة I/O مع مودم مدمج
0 2 وحدة I/O مع واجهة RS232/RS422
C: خيار موافقة الوكالة
0 0 لا شيء
0 1 CSA/NRTL/C.
المعلمات الفنية
متطلبات الطاقة: 24VDC عبر الرف الخلفي ، 500MA كحد أقصى لـ BLAY NEVADA 125760-01
درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –55 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
Backplane Interface: موصلات بطاقة مزدوجة 50 دبوسًا (داخل/خارج) عبر نيفادا 125760-01
المنافذ المضيفة:
Ethernet (10/100Base-T) للتشخيص/التكوين عن بُعد
وحدة التحكم التسلسلية RS-232 للوصول إلى CLI المحلي
الإخراج المشترك المفتوح المفتوح
منتجوظيفة
يوفر Bally Nevada 125760-01 تنسيق الحامل والمراقبة الصحية وتوجيه البيانات لجميع وحدات الطائرة الخلفية الرقمية. يدير تكوين تخزين/توزيع وتجميع علامات الإنذار/التشخيص لاسترجاع المضيف. شاشات الاستجابة للوحدة وتؤكد مخرجات أخطأ النظام أثناء الفشل. يدعم منطق التصويت الاختياري TMR.
مجالات التطبيق
غرف التحكم في التوربينات والضاغط: وحدة تحكم الرف المركزي باستخدام نيفادا 125760-01 لحماية الآلات
Skids-Process-Proction: مراقبة مضمنة في حزم تتميز ببليمة نيفادا 125760-01
لوحات آلات OEM: واجهات ذكية مع نيفادا 125760-01
الأنظمة الموضحة للسلامة: إشارات أخطو النظام لمنطق ESD
مقاعد الاختبار والمعايرة: واجهة رف محمولة لاختبار الوحدة النمطية
