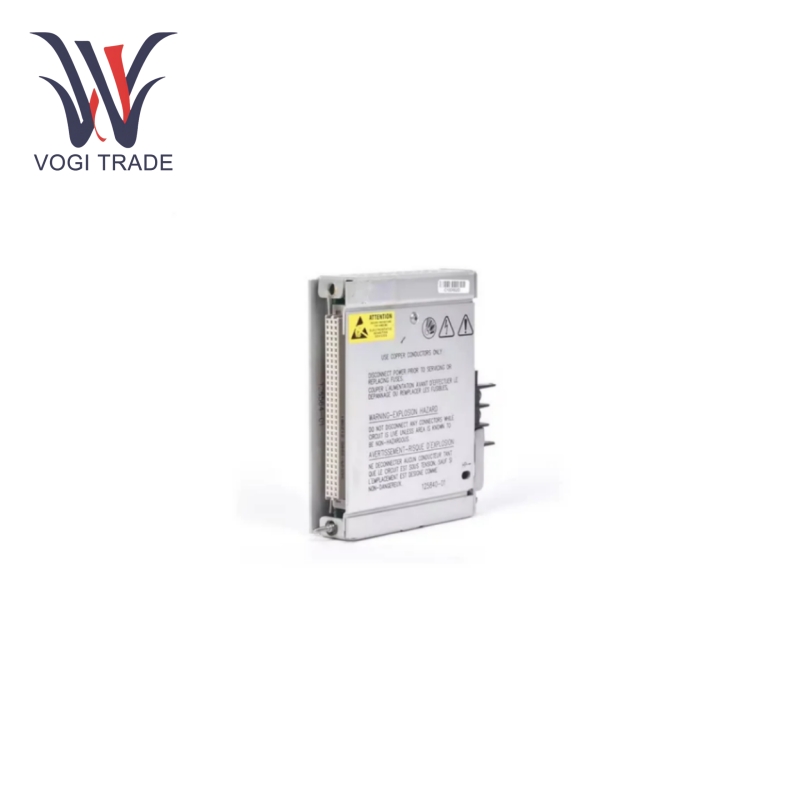

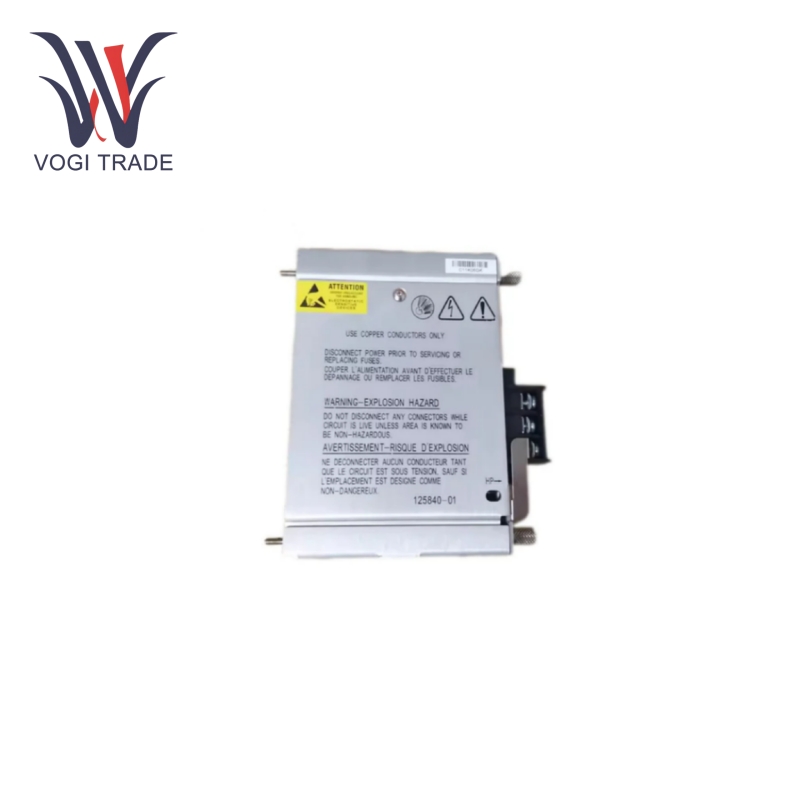

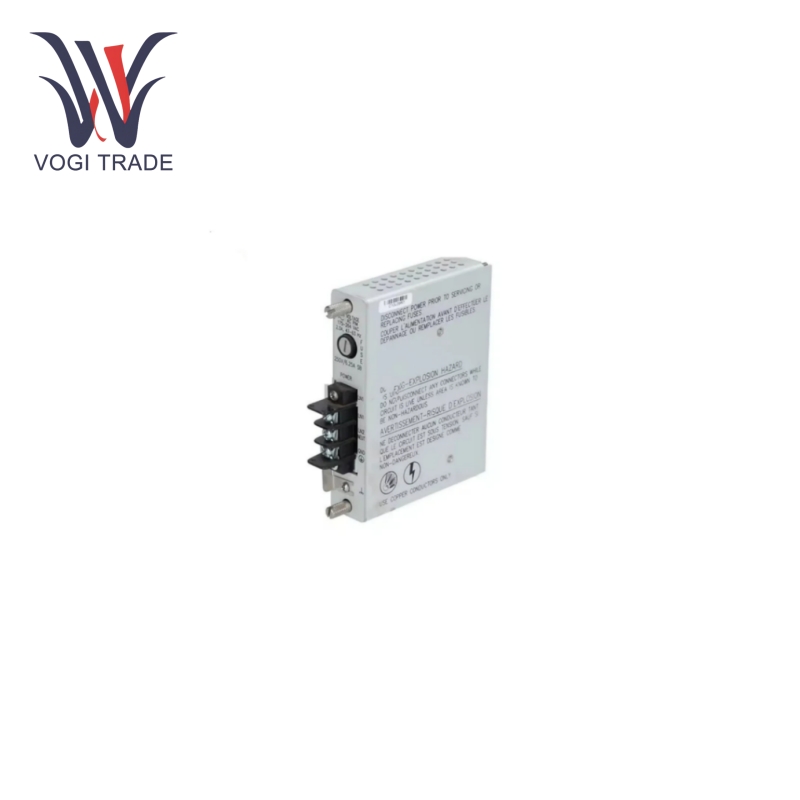

بنتلي نيفادا 125840-01

الوظائف:

مدخلات الطاقة والتحويل:يمكنه قبول نطاق واسع من الفولتية المدخلة وتحويلها إلى الفولتية المقبولة للاستخدام بواسطة 3500 وحدة أخرى في النظام. وهذا يوفر مصدر طاقة مستقرًا لنظام حماية الماكينة بالكامل. على سبيل المثال، يمكنه التعامل مع خيارات جهد الإدخال مثل 175 إلى 264 فولت تيار متردد RMS (247 إلى 373 فولت تيار متردد، pk)، مع نطاق تردد من 47 إلى 63 هرتز.

دعم الطاقة الاحتياطية:في النظام الذي يتم فيه تركيب مصدري طاقة، إذا كان Bently 125840-01 واحدًا منهما، فيمكن أن يعمل مصدر الإمداد الثاني كنسخة احتياطية لمصدر الإمداد الأساسي. وهذا يضمن التشغيل المستمر للنظام حتى في حالة فشل مصدر طاقة واحد أو تتم صيانته. عند استخدام مصدري طاقة، يكون مصدر الإمداد الموجود في الفتحة السفلية هو مصدر الإمداد الأساسي، ويعمل المصدر الموجود في الفتحة العلوية بمثابة مصدر احتياطي.

الجهد الزائد والجهد المنخفضمن المحميةعلى:بالنسبة لجميع إصدارات مزود الطاقة، لن يؤدي انخفاض الجهد الكهربي إلى الإضرار بمصدر الطاقة أو PIM. ومع ذلك، فإن الجهد الزائد سيؤدي إلى فتح المصهر الموجود على PIM، مما يحمي النظام والأجهزة المتصلة من التلف.

الاستخدام:

تثبيت:إن Bently Nevada 125840-01 عبارة عن وحدة نصف ارتفاع يجب تركيبها في الفتحات المصممة خصيصًا على الجانب الأيسر من حامل السلسلة 3500. توجد وحدة إدخال الطاقة في الجزء الخلفي من مصدر الطاقة المقابل.

التكوين والمراقبة:قد تحتاج الوحدة إلى التكوين باستخدام البرامج أو الأدوات المناسبة للتأكد من إعدادها بشكل صحيح للمتطلبات المحددة لنظام حماية الآلات. بالإضافة إلى ذلك، يمكن مراقبة النظام من خلال وسائل مختلفة مثل مصابيح LED الموجودة على اللوحة الأمامية. على سبيل المثال، يوجد مؤشر LED للطاقة يشير إلى أن مصدر الطاقة يعمل بشكل صحيح.

التوافق:وهو متوافق مع المكونات الأخرى لنظام Bently 3500، مثل وحدة واجهة الإطار (RIM). RIM هي الواجهة الأساسية للإطار 3500 وتدعم بروتوكول ملكية Bently Nevada لتكوين الإطار والوصول إلى المعلومات.
